矿山砂石骨料生产用冲击式破碎设备结构

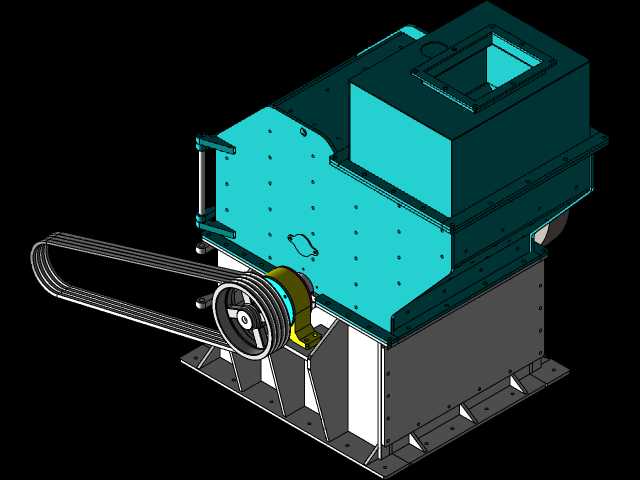

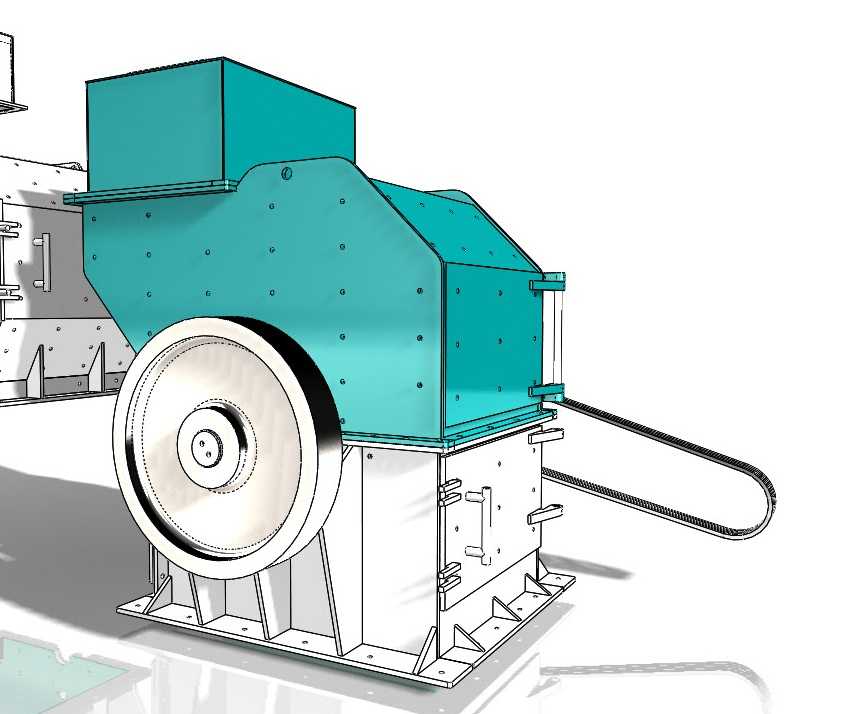

　　在砂石骨料生产线、矿山粗碎后中细碎工段、建筑废弃物资源化处理现场，这类冲击式破碎设备是核心的物料整形与细碎单元，和常规颚式、圆锥式破碎机依靠挤压破碎的原理不同，它主要借助高速回转的锤头冲击动能，将送入破碎腔的物料抛向内壁的反击板，通过反复的冲击、碰撞、物料间的自磨作用完成破碎，最终产出的成品料粒型更规整，立方体颗粒占比高，能直接满足高等级公路、商混站对骨料粒形的严苛要求。从结构设计逻辑来看，这套模型完整还原了设备的实际装配关系：上部的进料斗采用扩口式导料结构，能保证皮带输送机来料均匀落入破碎腔，不会出现偏料导致的局部衬板异常磨损；破碎腔壳体采用分块式螺栓拼接结构，上半部分的弧形护板预留了密集的沉头螺栓安装位，

　　现场更换耐磨衬板时不需要整体拆解壳体，只需要打开侧部的检修门就能完成易损件更换，大幅缩短停机维护时长。设备侧部伸出的皮带传动端，配套了大直径的槽型皮带轮，轮缘做了减重孔设计，既保证了传动惯量储备，能在破碎硬物料时维持稳定的转子转速，避免转速骤降导致的堵料问题，又不会额外增加主轴的径向载荷；皮带张紧结构直接集成在机架侧部的安装座上，现场调整皮带张紧度时不需要撬动电机底座，只需要调整调节螺栓的进给量就能完成操作，适配不同工况下的皮带伸长量补偿。下部的机架采用型钢焊接的箱型结构，底部预留了整圈的地脚螺栓安装孔，安装时需要和混凝土基础之间垫设减震橡胶垫，避免设备运行时的振动传递到厂房结构；机架内部对应转子下方的位置，

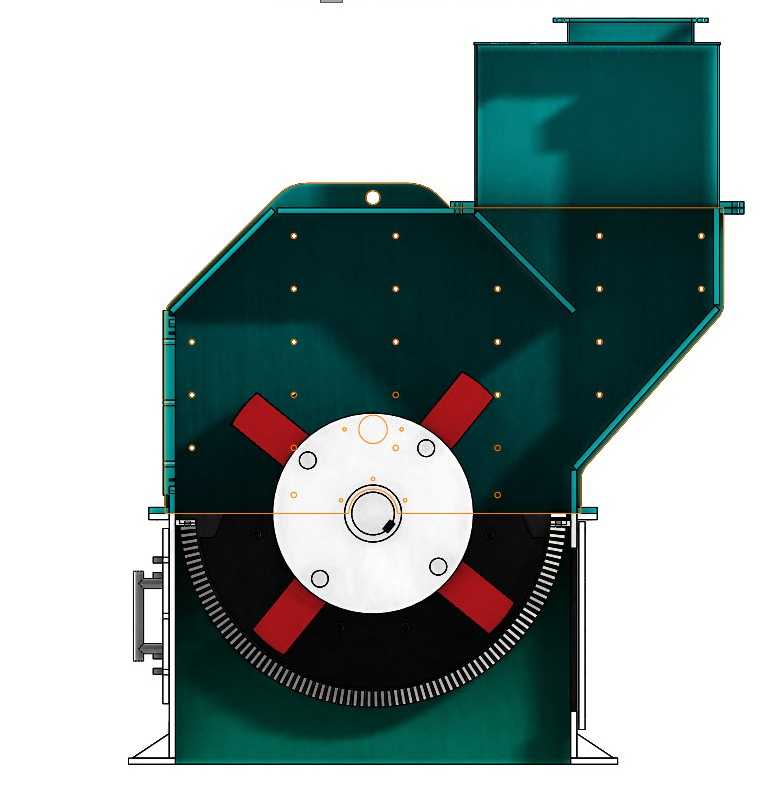

　　预留了筛板或者出料溜槽的安装空间，破碎完成的物料能直接通过下部出料口落到出料皮带上，不会在腔体内积料。设计时需要重点关注转子的动平衡校验边界，转子上的锤头安装座采用对称布置结构，单个锤头的重量差需要控制在允许范围内，避免高速回转时产生过大的振动值；同时破碎腔的反击板和转子锤头之间的间隙是可调的，通过调整反击板后部的调节弹簧预紧量，就能改变出料粒度的大小，间隙越小出料粒度越细，但对应的锤头磨损速度也会加快，现场调试时需要根据进料硬度、成品料粒径要求灵活调整。另外设备侧部的检修门采用快开式铰链结构，配套了锁紧卡扣，日常检查锤头磨损、清理腔体内卡料时不需要借助大型吊装工具，单人就能完成检修门的开合操作；

　　壳体上的衬板采用高铬铸铁材质的安装接口，建模时已经预留了衬板的安装厚度，后续做工程图转化时可以直接标注衬板的安装公差，不需要二次调整壳体的内部尺寸。安装边界方面，设备的进料口中心高度、皮带轮的中心距、底部地脚螺栓的孔位间距都按照实际工业应用的常规规格做了还原，现场做生产线布置时，可以直接参考模型的外形尺寸预留检修空间，设备两侧至少要留出1.2米以上的检修通道，方便更换锤头、衬板时的工具操作和部件转运，上部进料口要和来料皮带的卸料滚筒位置对齐，避免落料偏斜导致的设备异常磨损。
