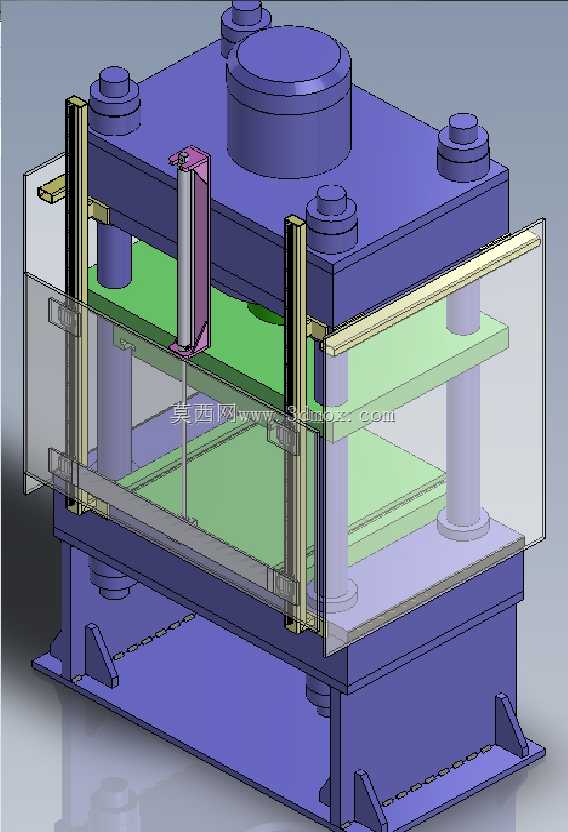

四柱式压力试验台透明安全防护结构

　　这套防护结构主要配套四柱式压力试验场景使用，常见于实验室材料性能测试、车间小批量压装工序的安全改造环节，核心作用是在压头下行施压的全过程中，隔绝操作人员与施压作业区的直接接触，避免压装过程中工件崩溅、压头偏载掉落、工装碎裂飞出造成的人身伤害，同时不会遮挡操作人员对作业区的观察视线。从结构布局来看，整套防护依托试验台本身的四柱导向框架搭建，没有额外占用工作台面的有效作业空间，护罩的滑动轨道直接固定在四根立柱的安装基准面上，安装时不需要对原有试验台的主体结构做打孔焊接改造，适配市面上多数公称力在100吨以内的四柱液压试验台安装边界，护罩完全闭合后，内部可容纳的最大工件高度不超过上下压板最大开距的90%，

　　水平方向的防护范围完全覆盖上下压板的整个投影面，不存在防护盲区。护罩主体采用透明高强度板材作为可视面，框架采用轻量化铝合金型材做包边加固，滑动副采用自润滑铜套配合圆柱导轨，拉动时无卡顿异响，护罩的开合行程设置了上下两个硬限位，完全拉开时护罩会停留在立柱后侧位置，不会干涉工件吊装、工装更换的操作空间，闭合时护罩下缘与工作台面的间隙控制在5mm以内，防止细小碎屑从缝隙飞出。设计过程中优先考虑了现场操作的实际需求，没有采用复杂的联锁电控结构，而是在护罩侧边预留了安全锁安装位，用户可根据自身的安全管理要求，额外加装行程开关接入设备的安全回路，实现护罩未完全闭合时压头无法下行的联锁逻辑，也可在无联锁需求的场景下直接手动开合使用，

　　适配不同等级的安全管理要求。护罩的竖向加强筋采用对称布局，在不遮挡观察视线的前提下，提升了透明板材的抗冲击性能，经过实际测试，可承受直径10mm钢球从1米高度坠落的冲击不出现碎裂穿透，满足压力试验场景的飞溅防护要求。上下压板之间的空间预留了足够的传感器、工装夹具安装位置，不会因为加装护罩影响原有试验台的功能使用，护罩的所有外露边角都做了倒圆角处理，避免操作人员开合过程中被锐边划伤。安装时只需要将导轨抱箍固定在四根立柱的对应高度位置，调整导轨的平行度后即可装入护罩主体，整个安装过程不需要大型吊装设备，两名操作人员半天即可完成整套防护的加装调试，后期维护也只需要定期清洁透明板材表面、给滑动导轨涂抹少量润滑脂即可，没有复杂的维护保养要求。

　　针对不同试验台的立柱间距差异，这套防护结构的导轨连接位置设计了长条形调节孔，可在一定范围内适配不同中心距的四柱试验台安装，不需要单独定制连接件，降低了现场适配的改造成本。护罩的把手位置设置在操作人员站立侧的中部高度，符合人体工程学操作高度，开合时不需要弯腰或者抬手过高，减少长期操作的疲劳感。在压装试验过程中，操作人员可以透过透明护罩清晰观察到工件的变形、压合全过程，不会因为加装防护影响对试验状态的判断，同时透明板材的表面做了防眩光处理，车间灯光照射下不会产生明显反光，避免反光干扰操作人员的观察视线。
