VMC多工位车身加工装夹定位工装

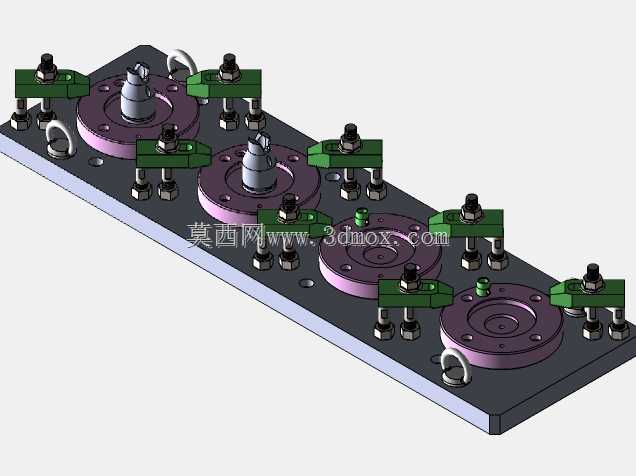

　　该工装针对立式加工中心的多工序车身类零件加工场景设计，主要解决中小批量异形车身构件加工时重复装夹定位偏差大、单工位装夹换件辅助时间长的痛点，适配常规VMC系列立式加工中心的工作台T型槽安装基准，可一次装夹完成多件同规格或同工序不同规格零件的铣削、钻孔、镗孔等多工序加工，大幅压缩机床待机等待时间，提升批量加工的工序一致性。工装整体采用一体化矩形底板作为承载基体，底板边缘预留对应机床工作台T型槽间距的安装沉孔，可直接通过T型螺栓完成与机床工作台的刚性固定，安装时无需额外制作过渡转接板，底板上平面经过精磨处理，平面度控制在0.02mm以内，作为所有定位、夹紧元件的统一装配基准，避免多层装配带来的累积误差。

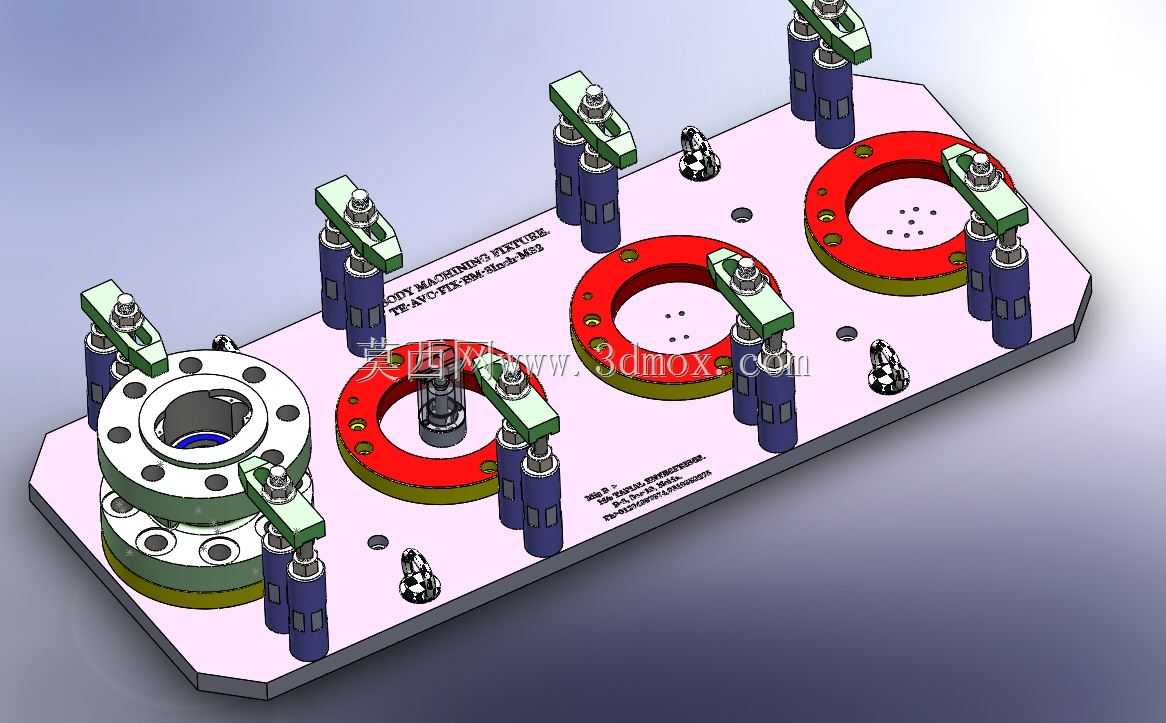

　　底板上根据待加工车身零件的定位基准特征，设置了三组不同规格的定位组件：最左侧为带台阶的法兰式定位座，适配带中心大孔的车身连接座类零件，定位座外圆与零件中心孔采用H7/g6小间隙配合，端面设置均匀分布的承托凸台，既保证零件定位时的同轴度要求，又能避免零件加工面与定位座大面积贴合造成的排屑不畅；中间与右侧为两组环形定位圈，适配带环形安装边的车身法兰类零件，定位圈内孔预留足够的刀具让刀空间，避免加工时刀具刮碰工装本体，定位圈端面同样设置点状承托凸点，减少与零件毛坯面的接触面积，抵消毛坯面平面度误差带来的装夹翘曲问题。每个定位工位旁对应设置一组立式杠杆式夹紧机构，夹紧机构采用立柱式安装座固定在底板上，夹紧臂采用可回转的杠杆结构，

　　装卸零件时可将夹紧臂旋转至工位外侧，避免与零件吊装路径干涉，夹紧端采用浮动压头结构，压头端面镶嵌聚氨酯防滑垫，既保证足够的夹紧力避免加工时零件移位，又不会压伤零件已加工的表面，夹紧力大小可通过立柱上的调节螺母进行调整，适配不同壁厚、不同材质的车身零件装夹需求，避免薄壁零件装夹变形。底板上在各工位的间隙位置还设置了多个菱形定位销与工艺基准孔，菱形定位销用于零件角向位置的防转定位，避免零件绕主定位中心转动，工艺基准孔可用于加工前的工装坐标系找正，也可作为后续工序的转位定位基准，保证多工序加工的基准统一。工装整体布局充分考虑了加工时的排屑路径，各工位之间预留足够的排屑间隙，底板上未设置多余的凸起结构，

　　加工产生的铁屑可随切削液直接冲刷至机床排屑器，不会在工装表面堆积造成定位面夹屑问题；同时所有夹紧元件的高度均低于待加工零件的最高加工面，避免加工时刀具与夹紧机构发生碰撞，刀具路径规划时无需额外设置过多的抬刀避让路径，可有效缩短刀具空行程时间。在夹紧机构的布局上，每个夹紧点均对应零件下方的刚性支撑位置，避免夹紧力作用在零件的悬空区域造成零件装夹变形，对于薄壁类车身零件，还可在底板对应位置加装辅助支撑钉，进一步提升零件装夹后的整体刚性，减少加工时的振刀问题，提升加工表面质量。该工装的所有定位、夹紧元件均采用模块化设计，不同工位的定位座、夹紧臂可根据待加工零件的规格进行快速更换，无需重新制作整个工装底板，可适配多种相近规格的车身类零件加工，降低多品种小批量生产时的工装制作成本，缩短工装准备周期。
