桌面式多夹位焊接辅助夹持工作台

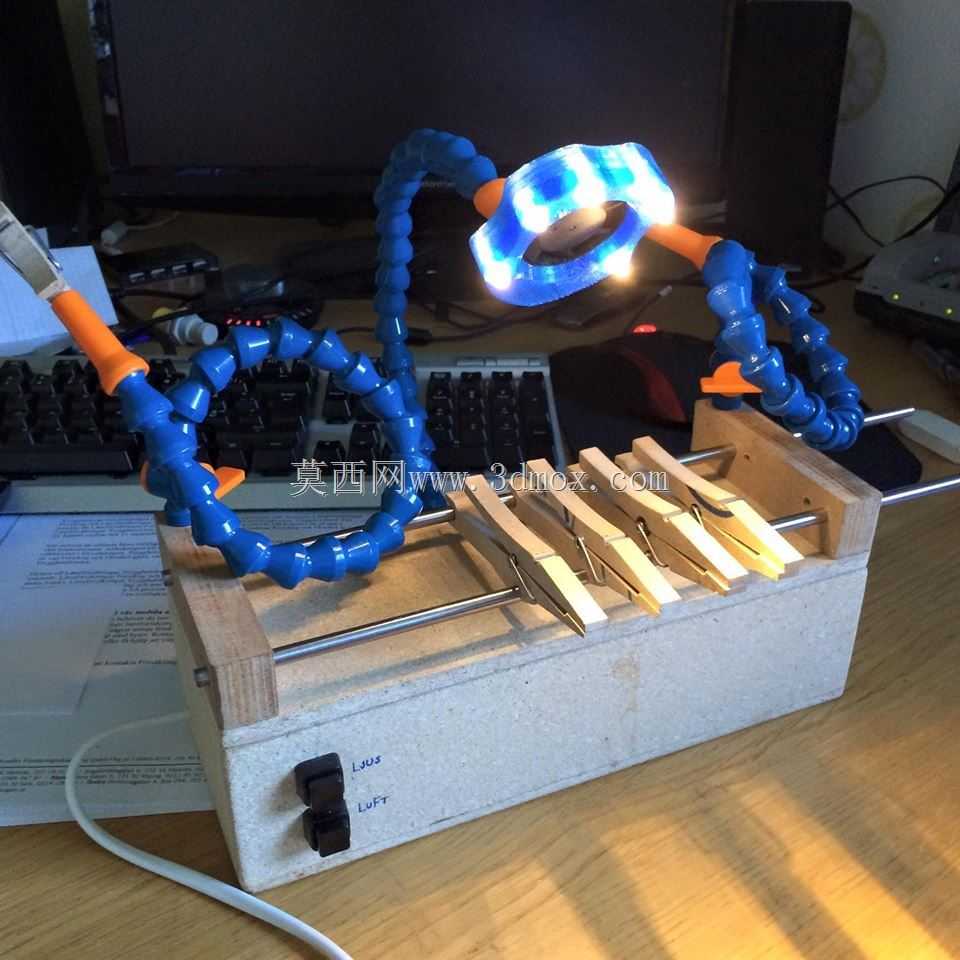

　　这款桌面式焊接辅助夹持装置，主要面向电子元器件引脚焊接、小型金属构件组焊、线束端子焊接等精细焊接作业场景，能有效解决单人焊接作业时双手无法同时兼顾工件固定、焊料递送、焊枪操作的痛点，在电子维修、小批量样件试制、创客手工制作、教学实训焊接工位中都有很高的适配性。从结构设计来看，装置底座采用长方体箱式结构，整体重心偏下，放置在常规工作台面上时无需额外螺栓固定即可保持足够稳定性，底座宽度控制在150mm左右，长度约300mm，整体高度不超过120mm，占用桌面面积极小，不会挤占焊台、锡丝架、吸锡器等常规焊接工具的摆放空间，底座侧面预留的开关安装位，可直接集成照明回路的控制功能，操作时无需抬手寻找外置开关，手腕轻动即可完成照明档位切换。

　　夹持部分采用平行光轴搭配木质衣夹式夹头的组合结构，两根平行光滑金属光轴横向贯穿底座上部的木质支撑块，夹头可沿着光轴轴向自由滑动调整间距，也可绕光轴小角度转动调整夹持角度，能够适配不同外形尺寸的小型工件，不管是方形的电路板、圆柱形的接线端子，还是异形的塑料结构件，都能通过调整多个夹头的位置实现多点稳定夹持，夹头的夹持力经过适配调整，既可以稳固固定厚度1mm以内的薄PCB板不会松脱，也不会因为夹持力过大夹碎脆性的陶瓷元件或者压伤软质线束外皮。装置上部配置的可任意弯曲定型的万向蛇形管支架，末端集成了环形LED照明光源，蛇形管可根据焊接位置的需求，任意调整照明的高度、角度与照射距离，环形光源的设计可以让光线从焊盘四周均匀投射，

　　避免手部或者焊枪遮挡光线在焊接位置形成阴影，相比传统的台灯光源，能够大幅降低精细焊接时的视觉疲劳，减少虚焊、连焊等操作失误。在设计思路上，这款装置没有采用复杂的精密夹具结构，而是选用了极易获取的通用零件进行组合，光轴采用常规直径6mm的冷拉光圆即可加工，夹头可直接采用常规木质晾衣夹改造，蛇形管采用市面通用的麦克风万向支架配件，底座可采用PVC板材或者实木板材切割拼接，整体加工难度极低，有基础加工能力的使用者甚至可以自行制作适配，不需要开模或者定制特殊零件，后期维护更换配件也十分便捷。装置的供电采用常规低压直流供电，可直接适配焊台自带的USB供电接口或者常规手机充电器，不需要额外配置专用电源，走线可隐藏在底座空腔内部，

　　桌面不会出现多余的明线牵绊操作。在实际使用过程中，操作者可提前将待焊接的工件通过多个夹头固定在合适的操作高度与角度，调整好照明位置后，双手可同时操作焊枪与焊锡丝完成焊接作业，对于需要长时间保持固定位置的多引脚元件焊接，比如航模电调接线、小型传感器引脚焊接、耳机线修复等作业，能够大幅降低操作难度，提升焊接一致性。装置的夹头位置调整没有锁紧结构，依靠夹头与光轴之间的摩擦力即可保持位置固定，调整时只需推动夹头滑动即可，操作十分便捷，不需要额外拧动锁紧螺丝，在频繁更换不同工件的作业场景下，能够节省大量工装调整时间。底座上部的木质支撑块除了固定光轴之外，还可临时放置焊锡丝、助焊膏等小型耗材，拿取十分顺手，底座侧面的开关采用两档设计，可分别控制照明的亮灭，部分改装版本还可增加亮度调节功能，适配不同环境光下的作业需求。这款装置没有复杂的传动结构与精密配合部件，整体可靠性极高，日常使用中基本不会出现故障，即使夹头出现损坏，也可直接更换通用配件，使用成本极低，非常适合作为个人焊接工位的标配辅助工装，也可在学校电子实训教室、小型电子维修门店批量配置。
