简易轨道连接固定基座结构设计

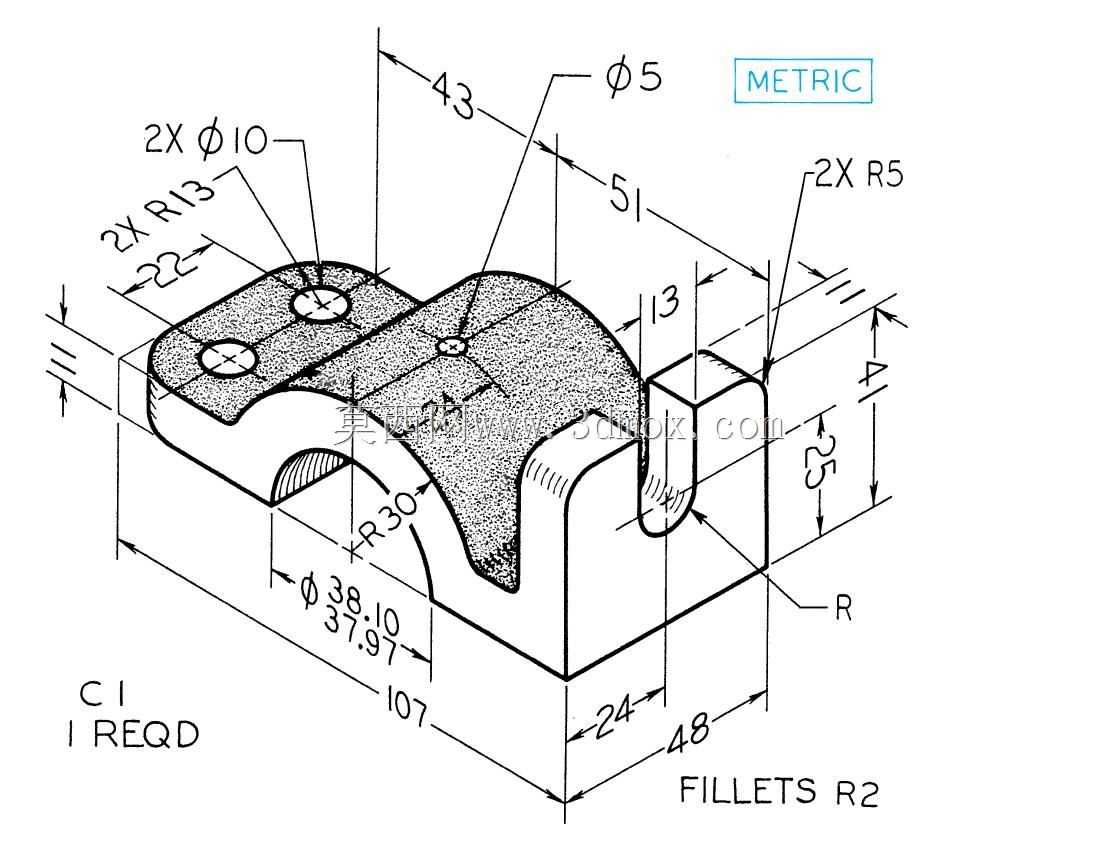

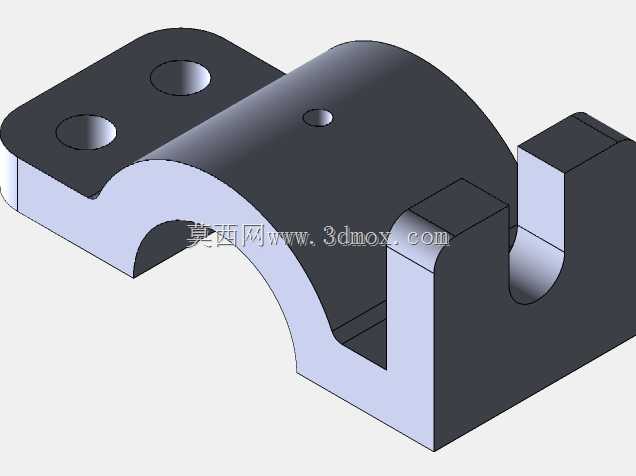

　　这款轨道固定基座主要应用于轻型输送线、小型滑移机构的轨道端部衔接与支撑场景，在非标自动化设备的直线滑移单元、工装板导向轨道、小型物料推送轨道的搭建中，常作为轨道的端部固定件或中间衔接支撑件使用，承担轨道定位、载荷分散、相邻轨道段对接定位的作用，避免轨道受侧向载荷时出现偏移、翘曲问题，保障滑移部件运行的直线度与稳定性。从结构设计逻辑来看，基座整体采用一体化铣削成型思路，底部设置平直安装基准面，可直接贴合设备机架的安装平面完成定位，无需额外加工适配垫块，降低现场安装的调整工作量。基座主体长度方向总尺寸为107mm，宽度方向总尺寸为48mm，安装基准面到顶部圆弧面的总高度为41mm，整体安装边界紧凑，

　　可适配宽度30mm以内的轻型矩形轨道的端部固定需求。基座上部设置两处对称的安装耳台，耳台中心距为22mm，每个耳台加工φ10mm的沉头安装孔，孔位周边做R13mm的圆弧过渡，既可以消除铣削加工的应力集中点，也能避免安装螺栓时棱角刮伤操作人员或线缆。耳台与基座主体的衔接处做R2mm的统一圆角处理，所有非配合面的锐边均做倒钝处理，符合机械加工的通用安全规范。基座中部加工有R30mm的半圆弧让位槽，槽底对应尺寸为φ38.10mm与φ37.97mm的配合公差带，该结构用于容纳圆形轨道的端部或滑移部件的滚轮让位，避免滑移部件运行到基座位置时出现运动干涉，同时半圆弧结构可对圆形轨道的端部起到径向定位作用，保障相邻轨道段的同轴度。

　　基座右侧设置凸起的定位挡块，挡块厚度为13mm，突出主体高度为25mm，挡块的两个垂直棱边做R5mm的圆弧过渡，挡块侧面可作为轨道轴向定位的基准面，安装时轨道端面贴合该挡块侧面即可完成轴向定位，无需反复测量调整轨道的轴向位置，大幅提升安装效率。基座顶面中部加工有φ5mm的定位销孔，该孔位用于安装圆柱定位销，与机架上的预加工销孔配合，完成基座的精准定位，消除螺栓安装间隙带来的位置偏移，保障轨道安装的位置精度。基座底部靠近侧边位置加工有宽度24mm的让位槽，该槽用于避开机架上的焊接凸起或安装筋条，保障基座安装面与机架平面完全贴合，避免出现安装悬空导致的基座受力变形问题。从受力角度分析，基座的壁厚设置均匀，最小壁厚为4mm，

　　可承受单段轨道15kg以内的静载荷，以及滑移部件运行时产生的80N以内的侧向冲击载荷，满足轻型自动化输送场景的使用需求。设计时特意将安装孔位设置在基座的应力分散区域，避免螺栓锁紧力直接作用在薄壁位置，防止长期受力后基座出现开裂变形。所有配合面的尺寸公差均按照IT7级精度设置，非配合面按照IT12级精度加工，兼顾加工成本与装配精度要求，适合采用普通数控铣床完成批量加工，无需特殊工装夹具即可完成所有工序的加工，加工工艺性良好。
