六款简易轨道连接支撑构件结构设计

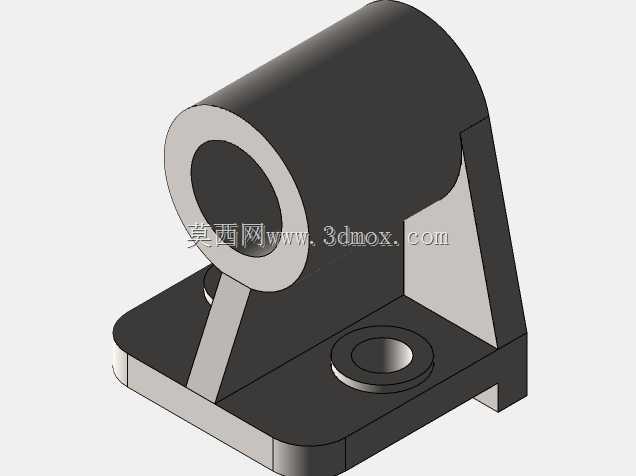

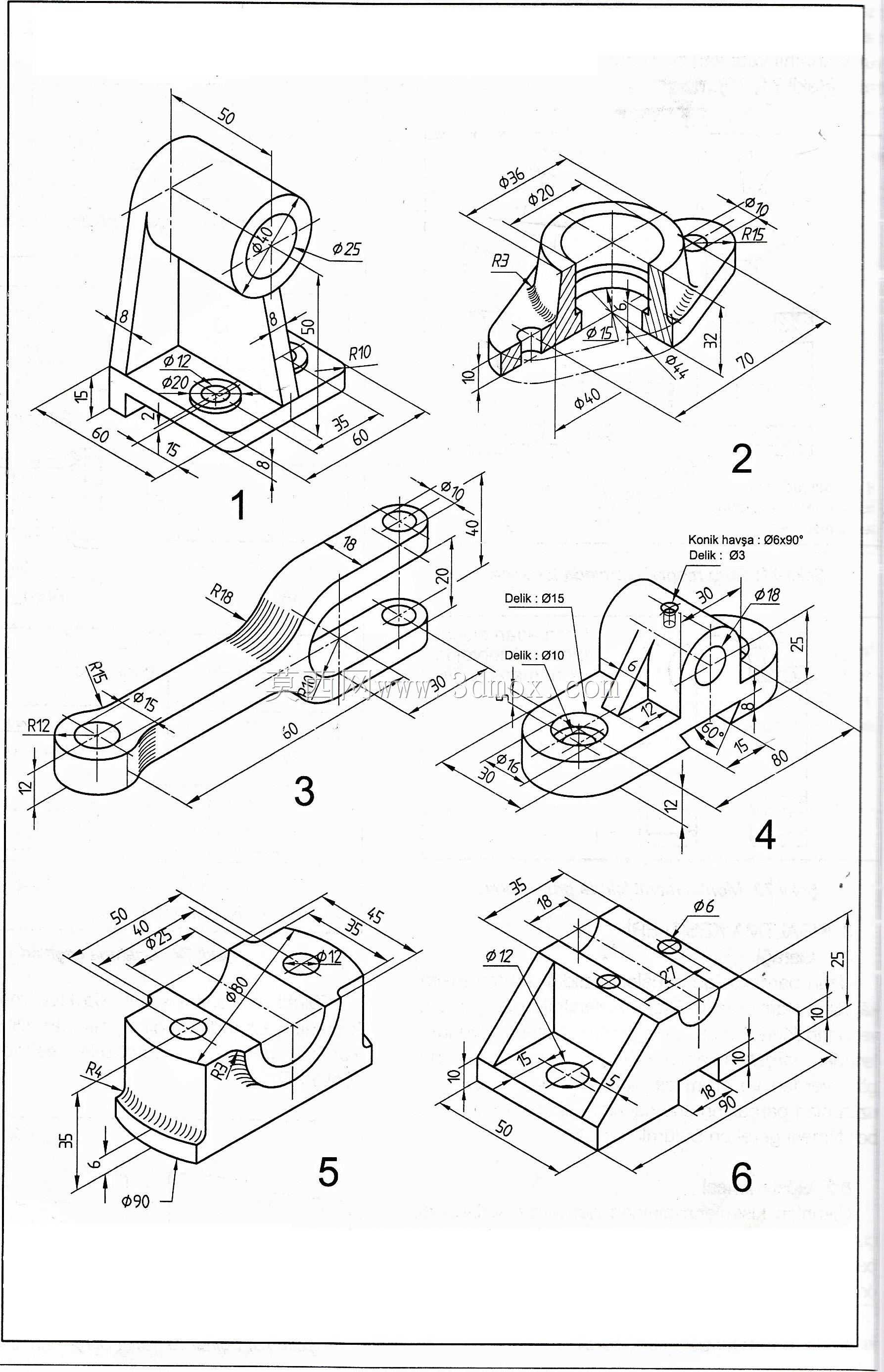

　　本次呈现的六组轨道相关构件，主要面向轻型输送轨道、工装滑移轨道、小型设备导向轨道的配套安装场景，覆盖了轨道端部固定、中间段连接、转向过渡、高度支撑、侧向限位、滑移座挂载这几类核心使用需求，不同构件可单独使用也可组合搭配，适配车间内工位器具滑移线、小型物料输送线、设备调试滑移平台等常见的工业现场布置需求。从实际使用场景来看，第一类带立式支座的筒状构件，主要用于轨道端部的转轴支撑或驱动端安装，底座采用带安装孔的平板结构，可直接通过螺栓固定在设备机架或地面预埋板上，上部的筒状结构预留了轴类零件的安装空间，侧壁的紧定孔可用于固定穿入的转轴，避免运转过程中出现轴向窜动，支座与底座之间的过渡圆角做了加厚处理，可承受径向载荷带来的弯矩，

　　避免长期受力出现根部断裂的问题。第二类带弧形卡槽的板件，属于轨道的转向过渡连接件，主要用在两段呈角度布置的轨道衔接位置，板件上的定位孔可与轨道端面的预制孔对齐穿螺栓固定，弧形的卡槽面与轨道的导向面轮廓完全贴合，可保证滑移件经过转向位置时不会出现卡滞，底部的凸台结构可卡在两段轨道的接缝处，抵消滑移件经过时产生的侧向剪切力，避免连接螺栓受剪变形。第三类长条形带双安装孔的构件，属于轨道的中间段吊挂或支撑连接件，长条形的本体可跨接在两段轨道的接缝下方或上方，两端的安装孔分别对应两段轨道的安装位，中部的弧形过渡面避开了轨道的滑移工作面，不会干涉滑移座的正常通行，构件上的减重槽在保证整体结构强度的前提下降低了自身重量，

　　长距离轨道布置时可每隔一段距离加装该构件，提升轨道整体的直线度与结构刚性，避免轨道长期承重出现下挠变形。第四类带多组定位孔的块状构件，属于轨道的滑移座配套限位件，可安装在滑移座上与轨道的导向面配合，构件上的不同孔径安装孔可适配不同规格的滚轮或导向块安装，侧面的凸台可卡在轨道的导向槽内，限制滑移座的运行轨迹，避免滑移过程中出现脱轨问题，构件上的沉头孔设计可保证安装螺栓的头部不突出工作面，不会与周边结构产生运动干涉。第五类带弧形凹槽的块状支撑件，主要用于圆形截面轨道的底部支撑，本体底部的平板结构可固定在支撑横梁上，上部的弧形凹槽与圆轨道的外径完全贴合，两端的安装孔可通过抱箍或压板将圆轨道牢牢压紧在支撑件上，

　　凹槽边缘的倒角可避免安装时刮伤轨道表面的防锈层，该类支撑件可根据轨道的布置高度调整支撑位置，适配不同高度的轨道安装需求。第六类带斜面的框式构件，属于轨道的倾斜段过渡支撑架，框式的本体结构具备更好的抗扭性能，斜面上的安装孔可直接固定倾斜布置的轨道段，底部的平板可固定在水平基础上，构件内部的加强筋可承受倾斜轨道上物料滑移产生的分力，避免长期受力出现结构变形，斜面的角度可匹配常见的物料滑移倾角，保证物料依靠自重即可顺畅滑移，不需要额外增加驱动结构。所有构件的安装孔位都做了统一的尺寸适配，可兼容市面上常见的轻型轨道安装规格，安装边界预留了足够的螺栓操作空间，现场安装时不需要额外进行二次打孔加工，所有棱角位置都做了倒角处理，避免安装调试过程中划伤操作人员，构件的壁厚设计兼顾了结构强度与材料成本，在满足常规轻型载荷使用需求的前提下尽可能减少材料消耗。
