三款机械组合块类零件结构设计方案

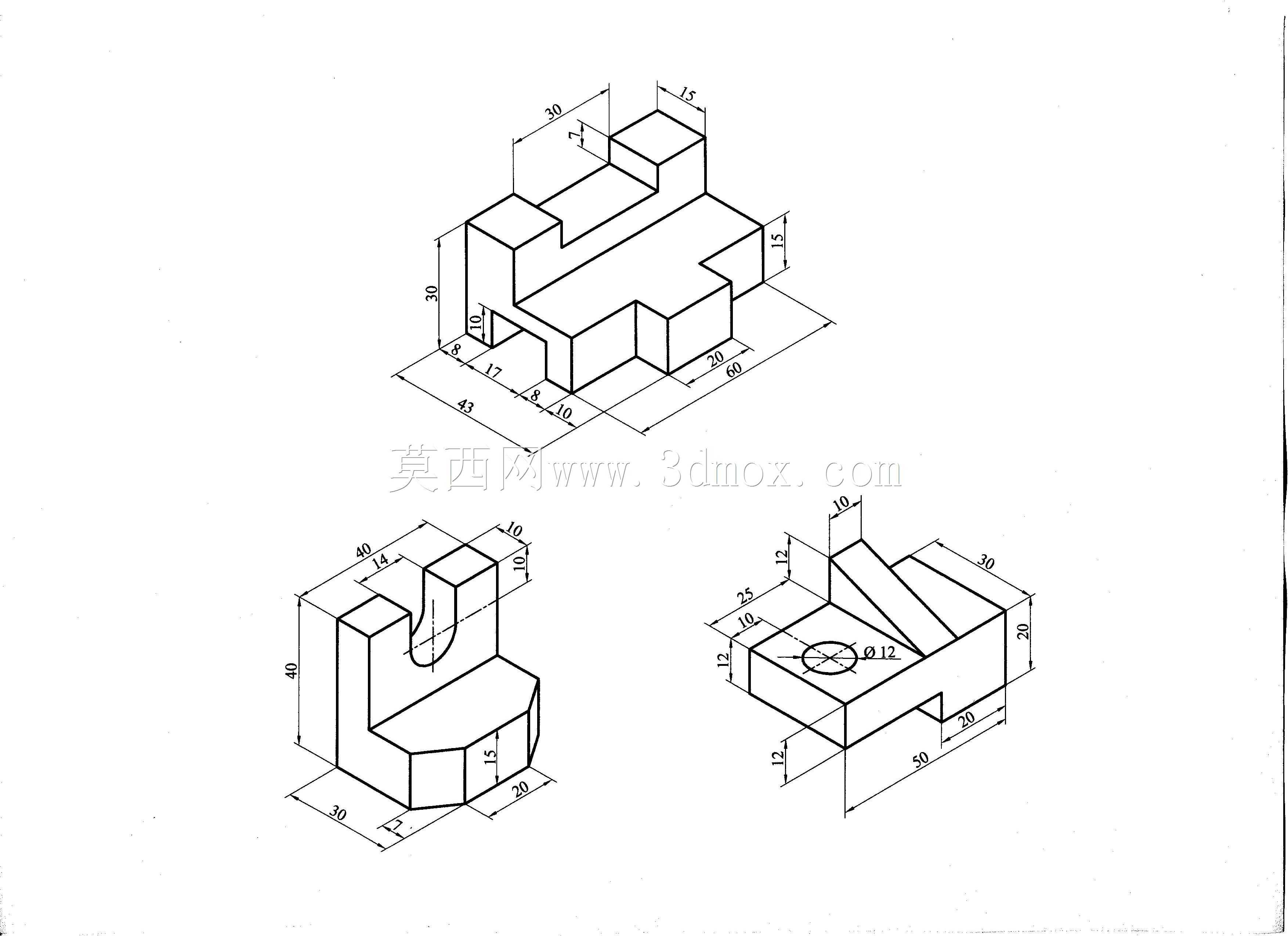

　　本次呈现的三款机械块类零件，均为小型设备中承担定位、导向、承载功能的基础结构件，在轻工输送设备、小型工装夹具、桌面级自动化工作站中应用广泛。这类零件通常作为设备的基础安装单元，既可以单独作为定位挡块使用，也可以多件拼接组合形成导向轨道、承载基座，适配不同工位的功能需求，在3C产品组装工位、小型物料分拣线、实验室测试工装中都能见到这类结构的实际应用。

　　从设计逻辑来看，三款零件均采用了规则基体加功能特征的组合设计思路，优先保证安装基准面的平面度与形位公差，所有凸台、凹槽、孔位特征均以底面为统一设计基准，减少加工环节的基准转换误差。第一款阶梯组合块，整体外轮廓尺寸控制在较小的安装边界内，不同高度的凸台分别承担不同功能：最高处的窄凸台用于安装检测传感器的触发挡片，中间的长条形凸台作为滑动件的侧向限位面，底部的凹槽用于嵌入安装导轨的锁紧条，所有棱边均做了小尺寸倒角处理，既避免装配时割伤操作人员，也能消除热处理环节的应力集中风险。这类阶梯块通常成对安装在输送线的两侧，形成宽度可调的物料导向通道，根据输送物料的外形尺寸调整两个块体的安装间距，就能适配不同规格的盒类、板类物料输送导向需求，不需要更换整套导向结构，大幅降低产线换型的调整成本。

　　第二款带半圆弧槽的L形块体，主要用于小型轴类零件的径向定位与支撑，垂直立板上的半圆弧槽与待支撑轴的外径匹配，槽口处设计了小角度导入倒角，方便轴类零件快速装入定位，底部的水平基体上设置了两个沉头安装孔，可通过内六角螺栓直接固定在设备工作台面上，基体端部的圆弧过渡结构，用于避让相邻工位的旋转运动部件，避免设备运行过程中发生运动干涉。这类支撑块常应用在小型辊筒输送线的端部支撑、手动压装工装的工件定位工位，圆弧槽的尺寸精度直接决定轴类工件的定位重复精度，设计时槽面的粗糙度要求控制在Ra1.6以内，保证与轴类零件接触时不会出现卡滞、磨损过快的问题。

　　第三款带斜向凸台与通孔的块体，斜向凸台的倾斜角度经过精确计算，用于安装倾斜布置的导向杆或检测元件，基体上的通孔为安装定位销预留，保证块体在工作台面上的安装位置精度，底部的凹槽用于容纳设备台面上的走线槽或管线，避免安装时压损线缆。这类斜向安装块常应用在需要倾斜布置检测传感器的工位，比如物料到位检测、工件姿态识别工位，斜台的角度根据传感器的检测视场角计算确定，保证传感器的检测范围完全覆盖待检测区域，不会出现检测盲区。

　　三款零件的安装边界均经过紧凑化设计，在保证结构强度与功能实现的前提下，尽可能缩小占用的安装空间，适配小型自动化设备内部紧凑的布局需求。所有安装孔位均设计了沉头结构，保证螺栓安装后头部不高出零件表面，避免对滑动、运动的部件造成干涉。材料选型上这类零件通常选用45号钢做调质处理，或者选用6061铝合金做硬质阳极氧化处理，根据实际承载需求选择对应材料：承载较大、有频繁摩擦接触的场景选用钢材，需要轻量化、耐腐蚀的场景选用铝合金。设计过程中所有特征的尺寸均考虑了常规机加工的工艺可行性，没有出现过小的内圆角、过深的窄槽等难以加工的特征，降低零件的加工成本与加工周期，同时所有配合面的尺寸公差均根据实际配合需求选定，非配合面采用自由公差，平衡加工精度与制造成本的关系。这类基础块类零件虽然结构不复杂，但却是小型自动化设备中不可或缺的基础组成单元，其设计合理性直接影响设备的装配效率、运行稳定性与后期维护成本，设计时需要结合实际安装场景的空间约束、相邻部件的运动轨迹、实际承载的载荷大小综合考量，不能仅从三维造型层面做特征堆砌，要充分考虑加工、装配、使用全流程的实际需求。
