阶梯式组合轨道基座结构设计方案

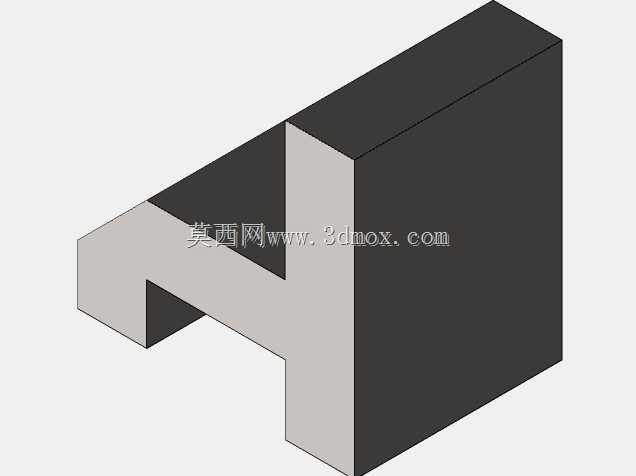

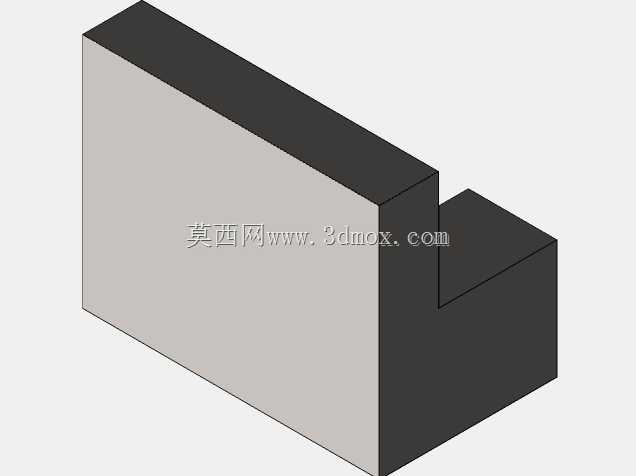

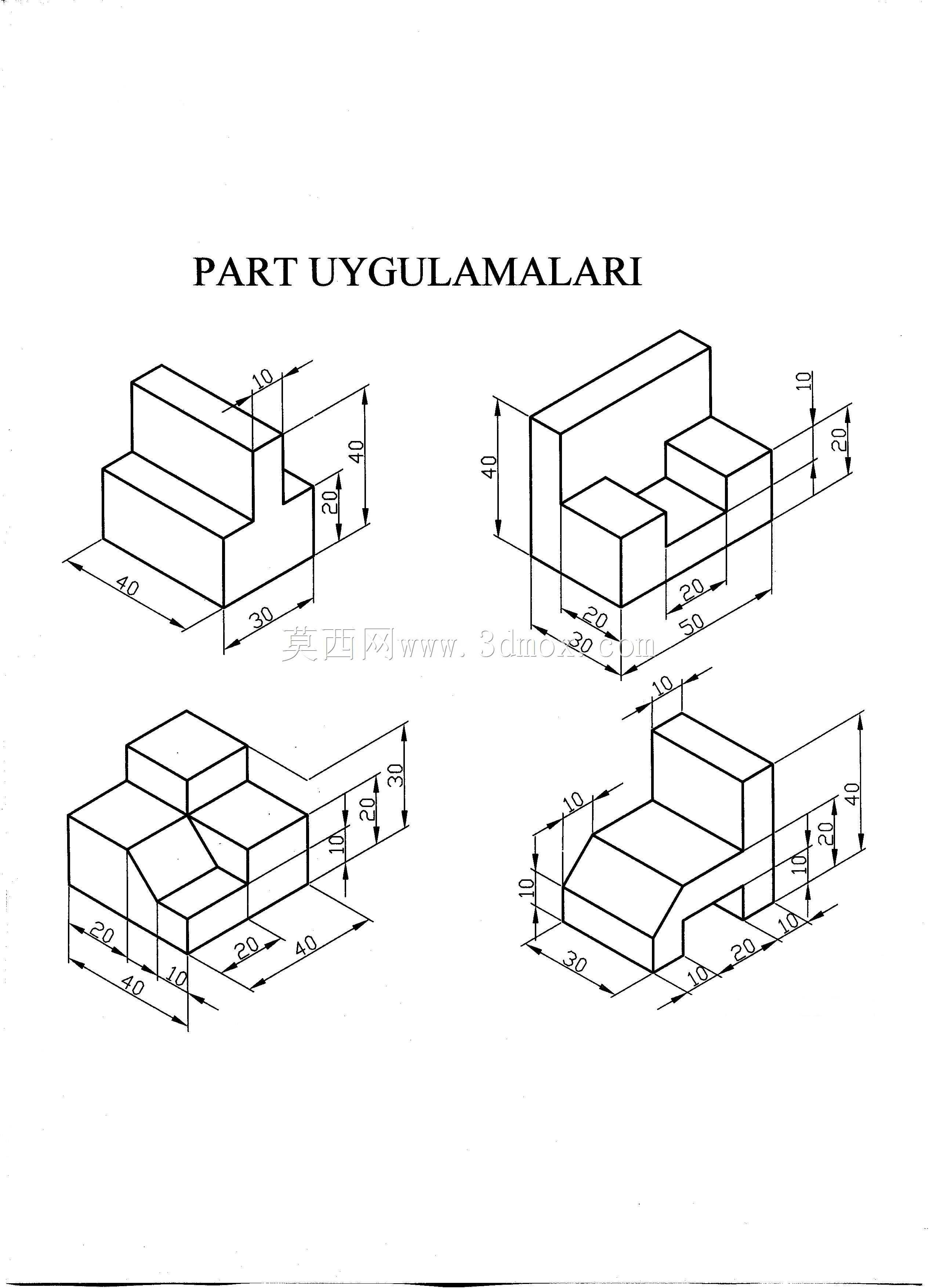

　　这类阶梯式组合轨道基座，多应用在小型输送线的接驳工位、工装夹具的滑移导向段、非标自动化设备的直线进给单元中，作为承载滑移部件、限定运动轨迹的基础支撑构件使用。从结构形态来看，四个不同构型的单元均采用直角阶梯式主体设计，部分单元带有斜切过渡面，能够适配不同安装高度差的工位衔接需求，避免滑移件在跨工位移动时出现卡滞、磕碰的问题。设计过程中优先考虑了安装边界的适配性，所有单元的长宽尺寸均采用整十数的模数化标注，横向尺寸覆盖30至50毫米区间，纵向高度尺寸覆盖10至40毫米区间，相邻单元的拼接面采用完全平齐的直角对接结构，不需要额外加工过渡连接件，就可以根据现场工位的布局需求，自由拼接成不同长度、不同高度落差的导向轨道段。

　　每个单元的台阶面都做了等宽的导向限位设计，台阶的凸台宽度统一为10毫米，能够与常见的小型滑移滑块、工装载具的导向槽直接配合，不需要二次加工导向面。带斜切面的单元主要用在轨道的上下料接驳端，斜切角度按照滑移件的导入轨迹做了适配，能够让载具从外部工位平滑滑入轨道主段，减少导入时的冲击，降低滑移面的磨损速率。在功能设计上，这类轨道单元没有设置复杂的传动结构，主要依靠自身的阶梯型面实现导向与承载，主体采用实心块式结构，刚性表现优异，在承受10kg以内的工装载具往复移动时，不会出现明显的形变，能够长期保持导向精度。设计时特意将所有安装孔位的位置做了统一规划，每个单元的底部都预留了对应规格的安装沉孔位置，

　　拼接完成后可以直接通过螺栓固定在设备的安装台面或者铝型材框架上，安装时不需要反复调整孔位对齐，能够大幅缩短现场装配的调试周期。从实际使用场景来看，这类模块化的轨道单元非常适合小批量定制的非标设备使用，不需要针对每个项目单独设计加工整根轨道，只需要根据布局需求选取对应构型的单元拼接即可，既能够降低加工成本，也能够在后期设备改造时，快速调整轨道的布局形态，不需要整体更换导向构件。在建模过程中，所有的尺寸标注都严格遵循机械制图的规范，每个形位的尺寸都做了闭环标注，没有出现尺寸遗漏或者冗余的情况，加工人员拿到图纸后可以直接按照标注尺寸进行铣削加工，不需要二次核对尺寸链。导向面的加工精度要求统一按照IT7级公差设定，

　　能够保证拼接后整个轨道段的导向面直线度误差控制在允许范围内，滑移件移动时不会出现松紧不一的情况。不同构型的单元之间可以实现任意组合，比如两个带凸台的单元对接可以组成双限位的轨道段，搭配斜切端单元就可以组成完整的上下料导向轨道，适配不同的载具移动路径需求。这类轨道结构没有易损的复杂部件，日常维护只需要定期清理导向面的杂物、涂抹润滑脂即可，长期使用的维护成本极低，非常适合在电子零部件组装、小五金件输送、小型工装移位等场景下使用。
