弯管加工用液压油缸三维结构设计

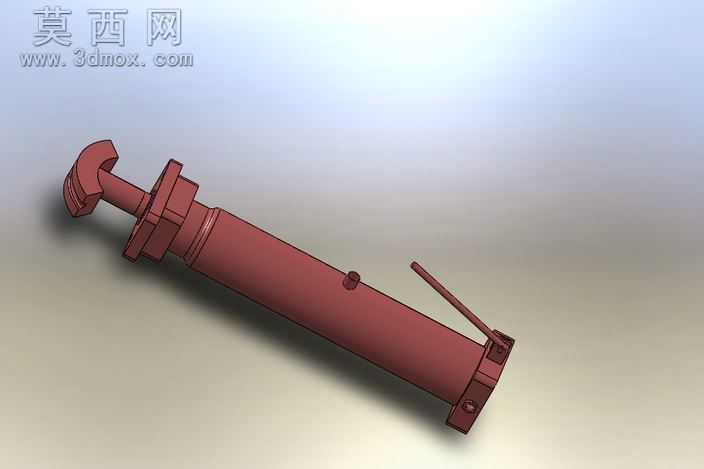

本作品为适配弯管加工工序设计的液压油缸三维模型，建模阶段采用SolidWorks完成全参数化特征构建，首先以缸筒主体为基准特征，通过拉伸、凸台切除等命令完成缸筒壁厚、进出油口安装位、端盖连接法兰的结构绘制，严格匹配液压油缸的通用尺寸规范，保证缸体内径与活塞行程的比例适配弯管作业的推力需求。模型渲染阶段采用金属哑光红漆材质模拟工业油缸的涂装外观，对活塞杆、端盖连接螺栓、手动卸压拨杆等外露金属部件赋予镀铬金属材质，调整材质粗糙度与反射参数还原真实工业零件的表面质感，场景采用渐变浅灰背景搭配柔和侧光，清晰呈现油缸各部件的装配层次与结构轮廓。结构设计上，模型完整还原了带弯管执行接头的活塞杆前端结构，区别于常规通用油缸，该前端接头采用钩式卡接结构，可直接与弯管模具的施力端连接，省去额外转接工装；缸筒侧部集成的手动拨杆为应急卸压结构，建模时还原了拨杆的铰接转轴与限位结构，可直观展示手动卸压的动作逻辑；缸体尾部的铰接安装座采用双耳式结构，预留标准销轴安装孔，可直接匹配弯管设备的机架安装位，端盖与缸筒的连接采用法兰螺栓紧固结构，逐一绘制了密封槽、螺栓孔的细节特征，完整呈现油缸的装配逻辑。设计思路围绕弯管作业的实际工况展开，针对弯管过程中需要的稳定大推力、小范围角度调整需求，优化了缸体的受力结构，将进出油口设置在缸筒侧部靠近尾端的位置，避免弯管作业过程中管路与工件发生干涉，同时在活塞杆处设置了防尘圈安装位的结构特征，适配车间多粉尘的加工环境，提升油缸的实际使用寿命，所有部件的装配关系均按照实际液压油缸的装配工艺设置，可直接用于装配干涉检查、工程图导出以及弯管设备的整机虚拟装配验证。
