带V型定位槽的长条形对中定位块

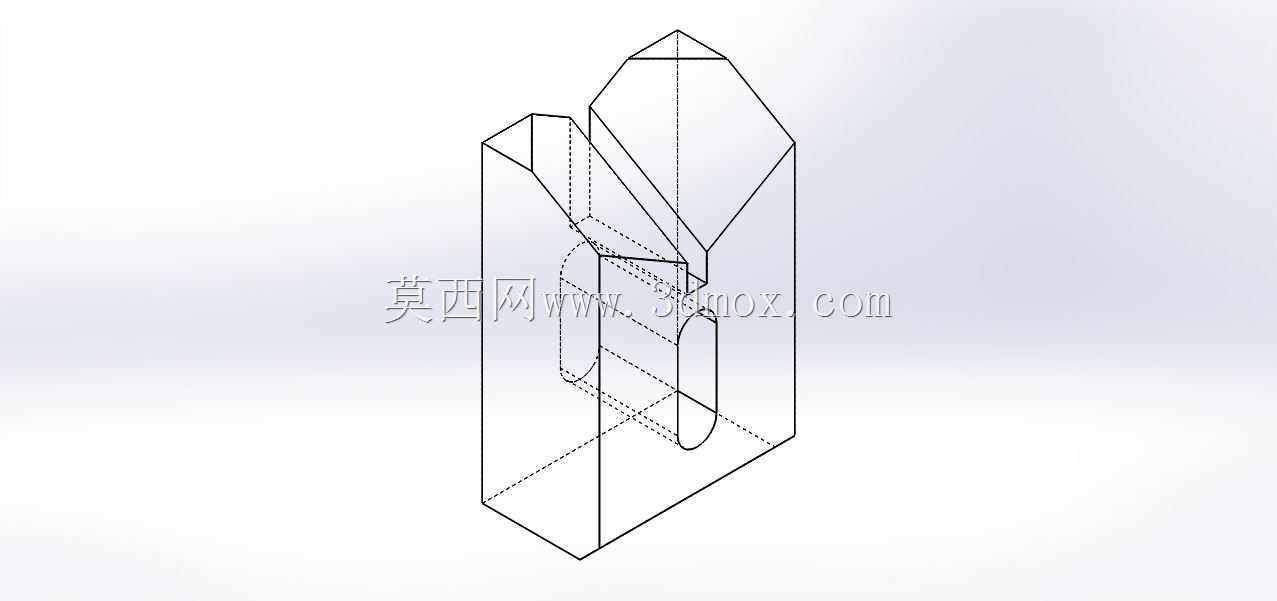

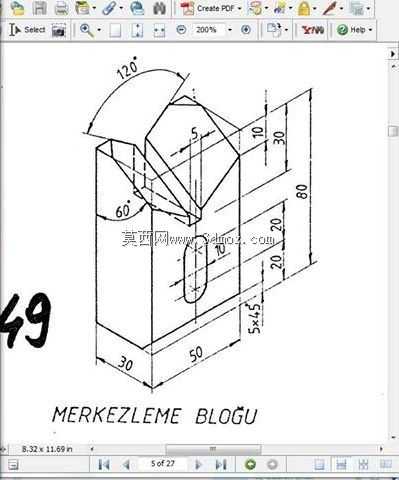

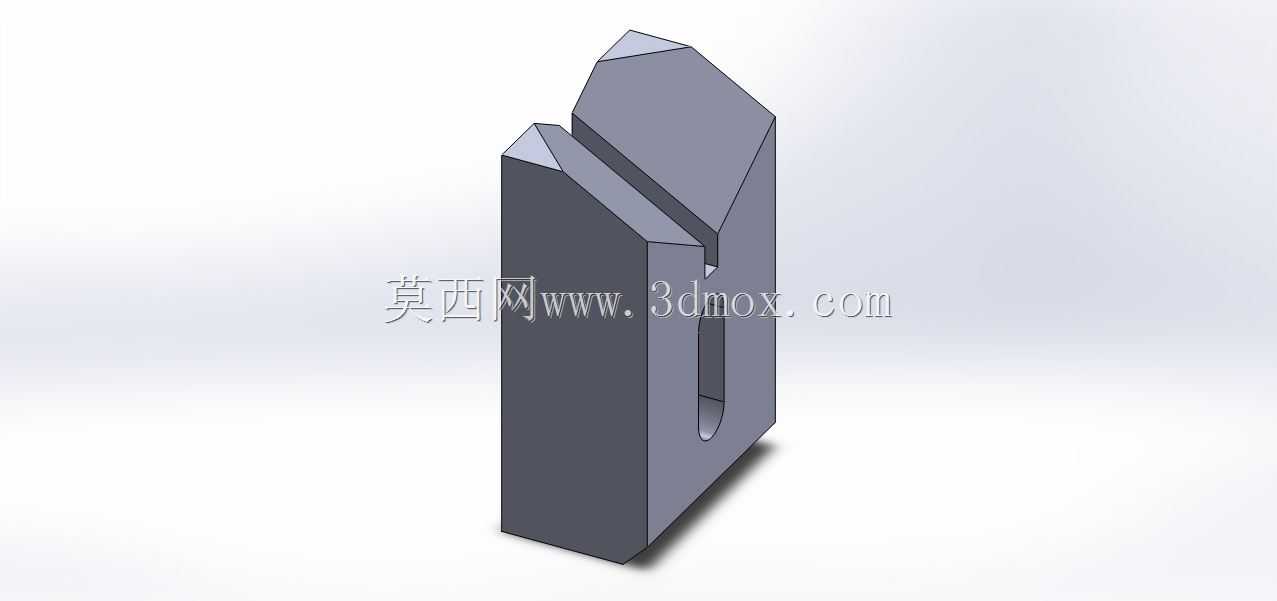

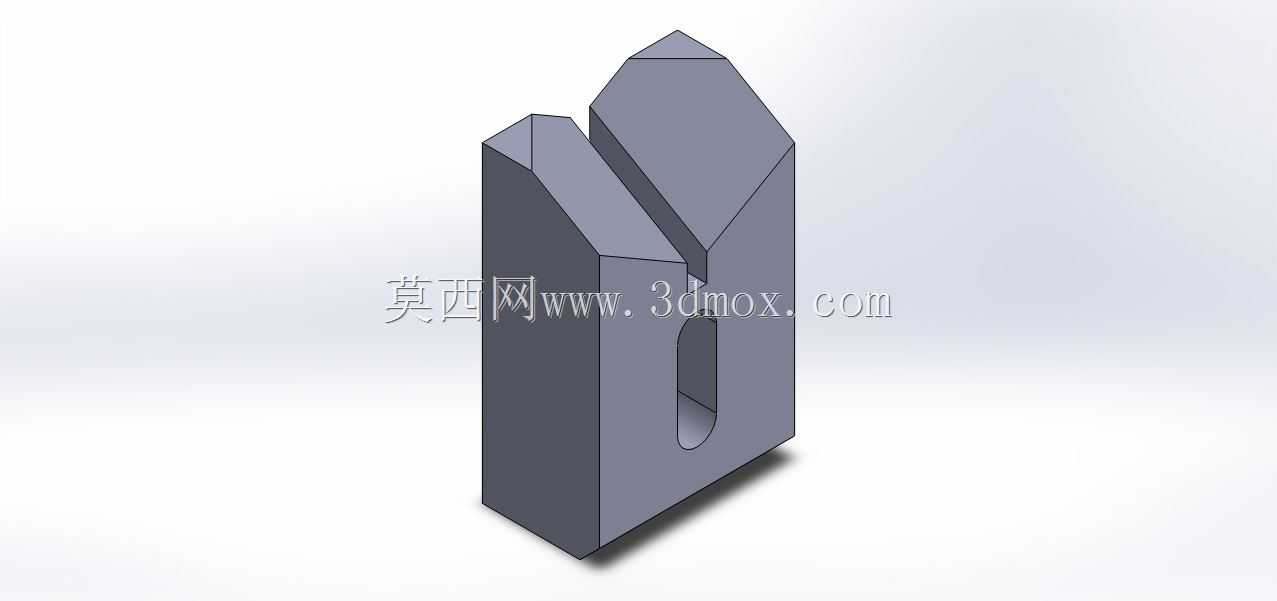

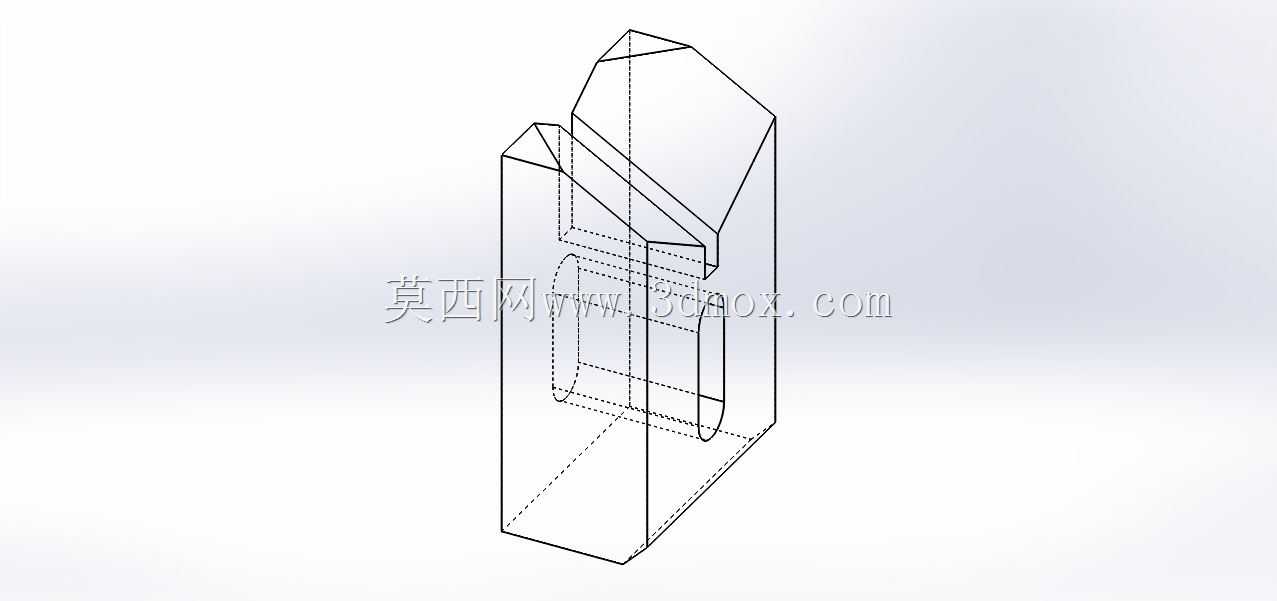

　　这款定位块主要应用在工装夹具的对中定位工位，常见于小型零件铣削、钻孔加工的装夹环节，也可在半自动装配线的工件预定位工位使用，用来对轴类、带对称平面的小型工件做快速对中定位，保证工件装夹后相对加工刀具或者装配执行件的位置度符合工艺要求。从结构上看，整体采用长条形立式布局，主体为矩形截面的实心块体，顶部开设对称分布的V型导向槽，槽口做了小角度的倒角过渡，方便工件放入时自动滑入定位中心，避免硬磕碰刮伤工件表面。块体中下部开设长圆形的安装腰型孔，这个设计是为了适配安装基准面的位置公差，安装时可以在腰型孔的行程范围内微调定位块的前后位置，补偿安装面的加工误差，不需要额外配做安装孔，降低工装装配的调试难度。

　　设计的时候首先考虑的是定位精度的保持性，V型槽的两个对称斜面做了等厚设计，受力时两侧的变形量一致，不会因为单侧受力偏移导致定位中心漂移，槽面的角度经过核算，针对直径范围在8-20mm的轴类零件，或者厚度10-18mm的带平行面工件，都能实现稳定的四点接触定位，限制工件除轴向移动外的四个自由度，配合轴向挡块就能完成完全定位。主体的高度设计参考了常见小型加工工位的装夹高度，立式结构的重心落在安装面的中心区域，即使受到较大的工件侧向冲击力，也不会出现倾翻的情况，腰型孔的沉头深度适配标准内六角圆柱头螺钉的头部尺寸，安装后螺钉头部不会突出块体表面，避免和工件或者夹具其他运动部件发生干涉。

　　实际使用场景中，这类定位块通常成对使用在夹具的两侧，或者单个使用配合侧面的夹紧元件，比如在小型台钻的工件定位工装上，把这个定位块固定在工作台面上，工件放入V型槽后，侧面的快速夹钳推进夹紧，就能保证钻头始终对准工件的中心位置，不需要每次装夹都打表找正，能大幅缩短单件装夹的辅助时间。在装配工位上，这类定位块可以用来对塑料壳体、小型冲压件做预定位，保证机械手取放件时的位置重复精度控制在0.1mm以内，满足自动化装配的位置要求。设计时没有采用多余的减重结构，因为这类工装配件需要足够的刚性来抵抗装夹时的切削力和夹紧力，实心结构的抗振性能更好，在铣削加工的高频振动环境下，不会因为结构刚性不足产生共振，导致定位面磨损加快，延长配件的使用寿命。V型槽的棱边做了0.2mm的钝化处理，避免长期使用后棱边崩缺，影响定位精度，安装面的平面度要求控制在0.02mm以内，安装后和夹具基准面完全贴合，不会出现倾斜导致的定位角度偏差。
