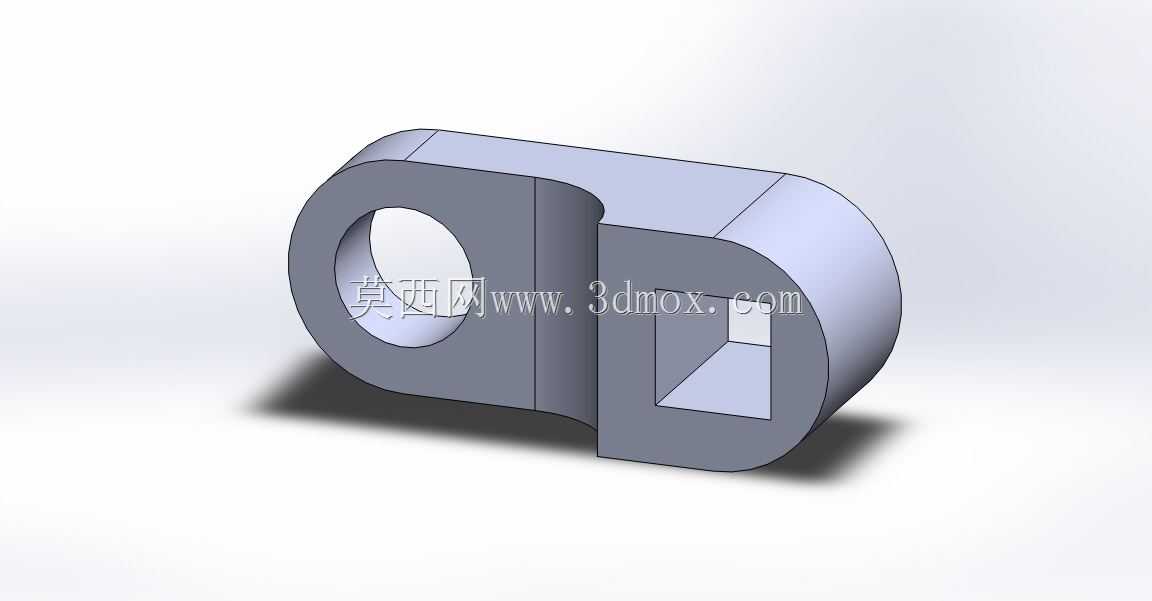

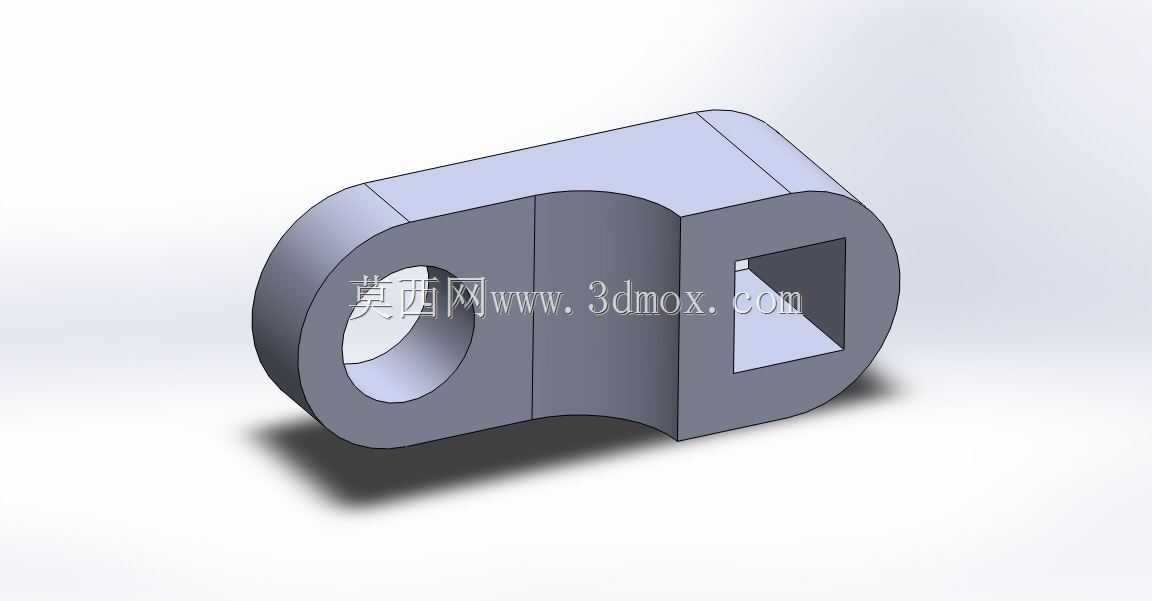

该杠杆构件属于机械传动系统中的典型受力执行部件,常见于轻工输送设备、小型工装夹具、非标自动化工位的力传递路径中,核心作用是在固定铰点约束下,将输入端的直线驱动力或摆动扭矩转换为输出端的指定行程动作,实现力的方向改变、行程放大或者力矩增益,适配需要小空间内完成往复摆动传动的安装场景。从结构设计逻辑来看,构件采用一体化铣削成型的对称式布局,左侧设置大直径贯通铰接孔,用于与设备机架上的固定销轴配合,作为整个杠杆摆动的旋转基准,孔壁预留了足够的壁厚以承受长期交变载荷下的挤压应力,避免铰接位置出现压溃变形;右侧为带方形贯通槽的D形结构,方形槽用于嵌入驱动拨块或者从动销柱,槽口的直角边做了微小的工艺倒角,既可以消除装配应力集中,
也能避免安装时锐边刮伤配合件表面。两个功能段之间采用内凹圆弧过渡连接,而非直角拼接,这种设计能够在不增加整体重量的前提下,提升构件中段的抗弯截面模量,当杠杆承受偏载或者瞬时冲击载荷时,过渡位置不会出现应力集中导致的断裂失效。从安装边界来看,构件整体外轮廓的最大宽度受限于左侧铰接孔的外径尺寸,安装时需要在机架侧预留对应直径的回转避让空间,避免杠杆摆动过程中与周边的管线、相邻结构件发生运动干涉;右侧方形槽的中心与左侧铰接孔的中心距是核心传动参数,直接决定了杠杆的传动比,选型时需要匹配驱动端的行程与输出端需要的动作幅度,确保整个传动路径的运动精度符合设计要求。构件的厚度方向尺寸统一,适配常规的平垫片、开口销等标准紧固件的安装空间,
不需要额外定制特殊规格的连接件,降低现场装配的配件成本。在实际工况适配中,该类杠杆通常采用45号钢或者铝合金材质加工,钢制版本适用于载荷较大、动作频率较高的冲压线辅助工位、夹具锁紧机构,表面做发黑处理提升防锈能力;铝合金版本则适用于载荷较小、对构件自重有要求的轻工包装设备、检测工位的拨动机构,表面阳极氧化后可提升耐磨性能。设计过程中需要重点校核铰接孔与销轴的配合公差,通常选用H8/f7的间隙配合,既保证摆动过程无卡滞,也不会因为间隙过大导致传动回程误差超标;右侧方形槽与嵌入件的配合则选用H7/k6的过渡配合,避免工作过程中配合件出现窜动,影响传动位置精度。此外,构件的两个端面均为平面设计,安装时可以紧贴机架的安装面或者限位挡板,
不需要额外加工定位止口,降低了零件的加工复杂度,也提升了装配时的定位效率。在日常维护场景中,该类杠杆的铰接位置需要定期加注润滑脂,减少销轴与孔壁的磨损,当铰接孔的磨损量超过孔径公差的20%时,需要及时更换构件,避免因为间隙过大导致传动精度下降,甚至出现构件脱落引发设备故障。
