工业传动用异形杠杆结构件

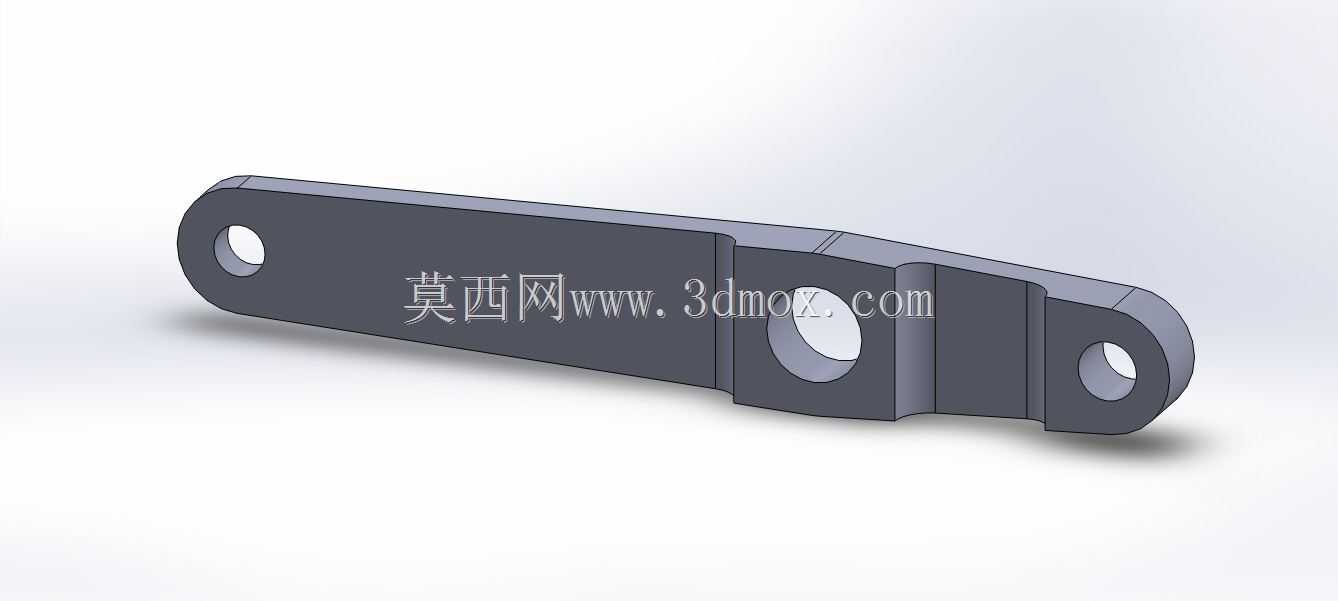

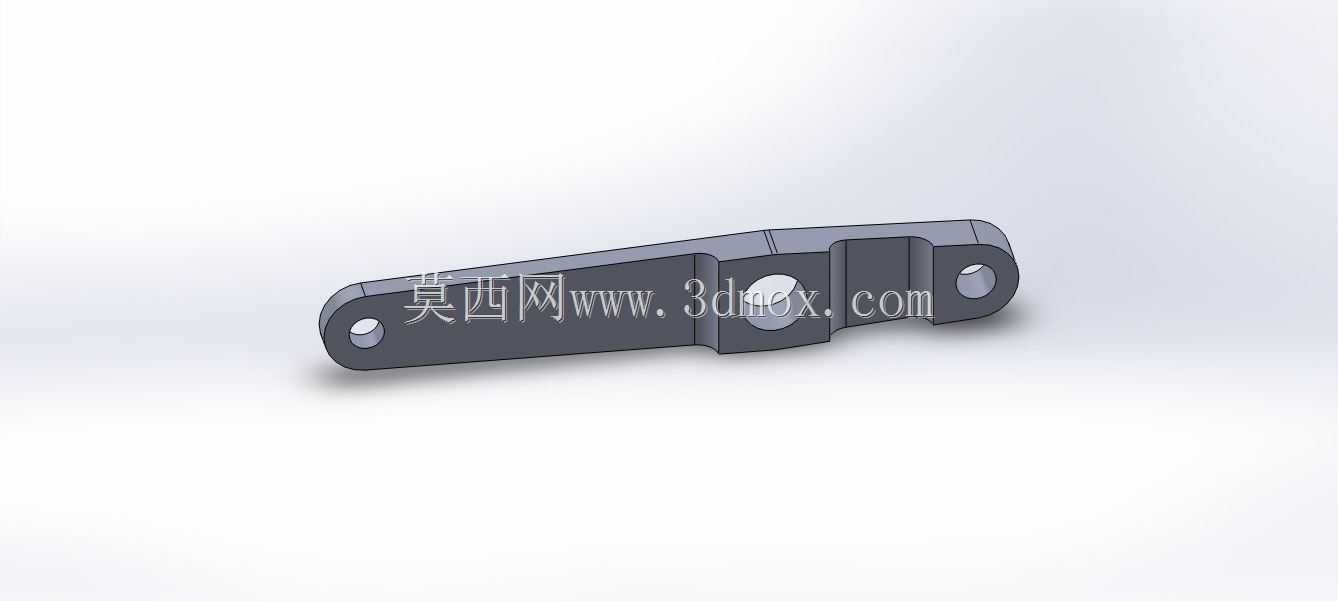

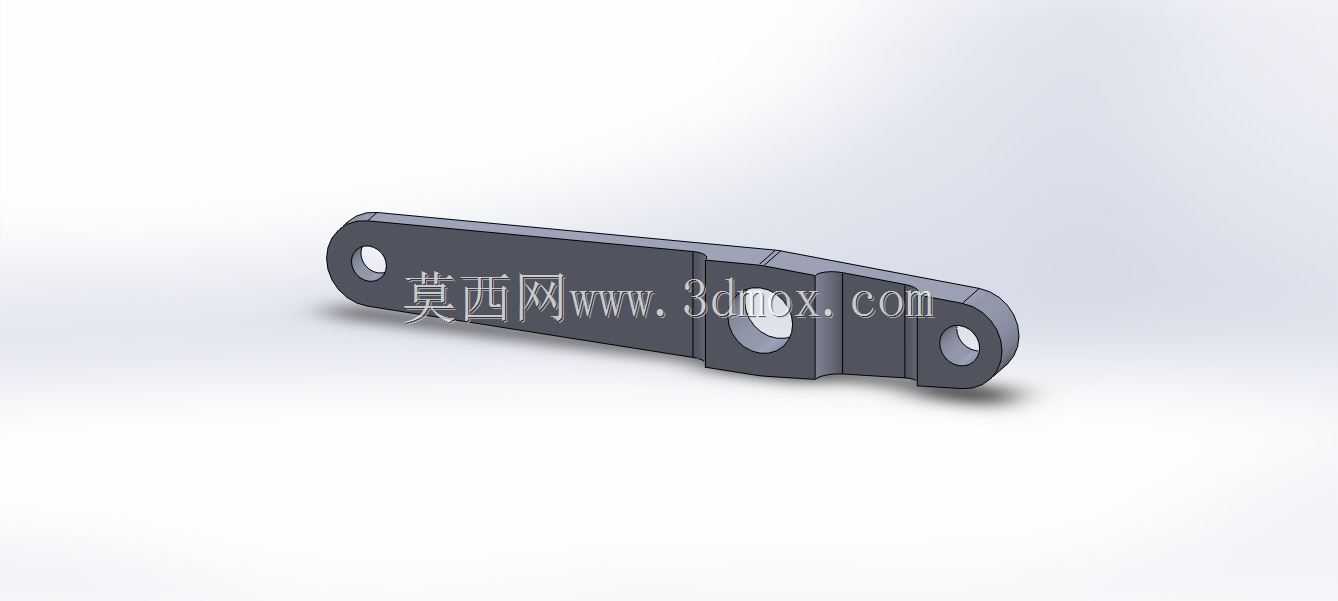

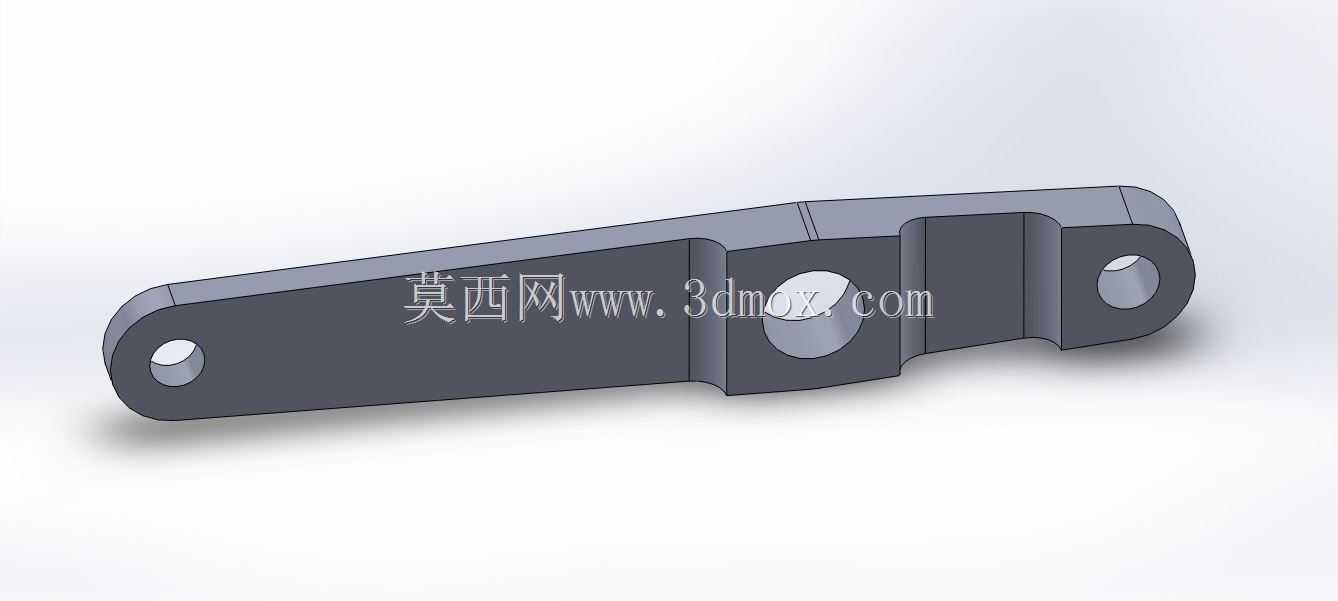

　　这类异形杠杆构件，多应用在需要小行程力传递、行程换向的机械工位中，常见于轻工装配设备的夹紧机构、小型内燃机的气门传动组、工装夹具的自锁联动单元，也会出现在部分农用机械的操纵联动路径里，核心作用是在固定支点下完成力的方向转换、行程比例缩放，把输入端的直线或摆动动作，按照预设的力臂比传递到输出端，带动末端执行件完成压紧、拨动、锁止这类动作。从结构形态来看，构件整体为长条形异形截面，沿长度方向分布三个功能孔位，两端的孔为安装铰接位，中间位置的孔为支点安装位，三个孔的中心距经过严格核算，匹配对应工位的输入输出行程要求，避免传动过程中出现死点或者行程超差的问题。设计时首先要确认的是安装边界，构件在摆动过程中，外轮廓不能和周边的机架、

　　相邻传动件发生运动干涉，所以主体的非受力区域做了减薄切边处理，既降低了构件自身重量，减少摆动惯量带来的传动冲击，也给周边部件留出了足够的安全间隙。主体截面采用变厚度设计，三个孔位的周边都做了局部加厚凸台，因为铰接位置是应力集中区域，加厚处理可以提升孔位的抗挤压强度，避免长期往复摆动后孔位出现椭圆变形，导致铰接间隙变大、传动精度下降。两端的铰接孔内可配套铜套或者滚针轴承，根据使用场景的负载、转速要求选择适配的铰接副形式，低负载低速场景下直接做孔位光洁处理配合销轴使用即可，高负载高频摆动场景则需要预留轴承安装位，降低铰接位置的磨损速率。支点孔的位置精度是整个构件的核心设计指标，孔位的同轴度、与两端孔的位置度公差需要控制在合理范围内，

　　否则装配后会出现传动卡滞、受力偏载的问题，长期偏载运行会让构件承受额外的弯曲应力，大幅缩短使用寿命。构件的材质选择多根据负载等级确定，常规轻载场景采用45号钢调质处理即可满足强度要求，表面做发黑或者镀锌处理提升防锈能力；如果是用在有腐蚀环境的设备中，也可以采用不锈钢材质加工，或者在表面做喷塑防腐层。建模过程中需要重点关注几个工艺细节：所有棱边都要做倒钝处理，避免装配时割伤操作人员，也减少应力集中源；孔位的端面要保证与孔轴线垂直，避免装配后销轴出现偏斜；非加工面的拔模斜度要符合铸造或者粉末冶金的成型要求，如果是采用型材机加工的方式制作，则要预留足够的加工余量，保证关键尺寸的精度达标。实际选型替换时，需要先核对三个孔位的中心距参数，

　　确认输入输出的行程比符合设备要求，再核对构件的摆动角度范围，确认最大摆角下构件不会和周边部件碰撞，最后确认孔位的直径尺寸匹配现有销轴的规格，避免出现装配不上或者间隙过大的问题。这类杠杆构件虽然结构不算复杂，但在整个传动链路里的作用十分关键，一旦出现变形或者断裂，会直接导致对应工位的动作失效，甚至引发设备卡停、工件报废的问题，所以设计时除了强度核算，还要考虑疲劳寿命，针对长期往复摆动的受力工况，适当提升关键受力位置的安全系数，避免长期运行后出现疲劳断裂的情况。
