带侧孔法兰底座长筒型排气活塞结构

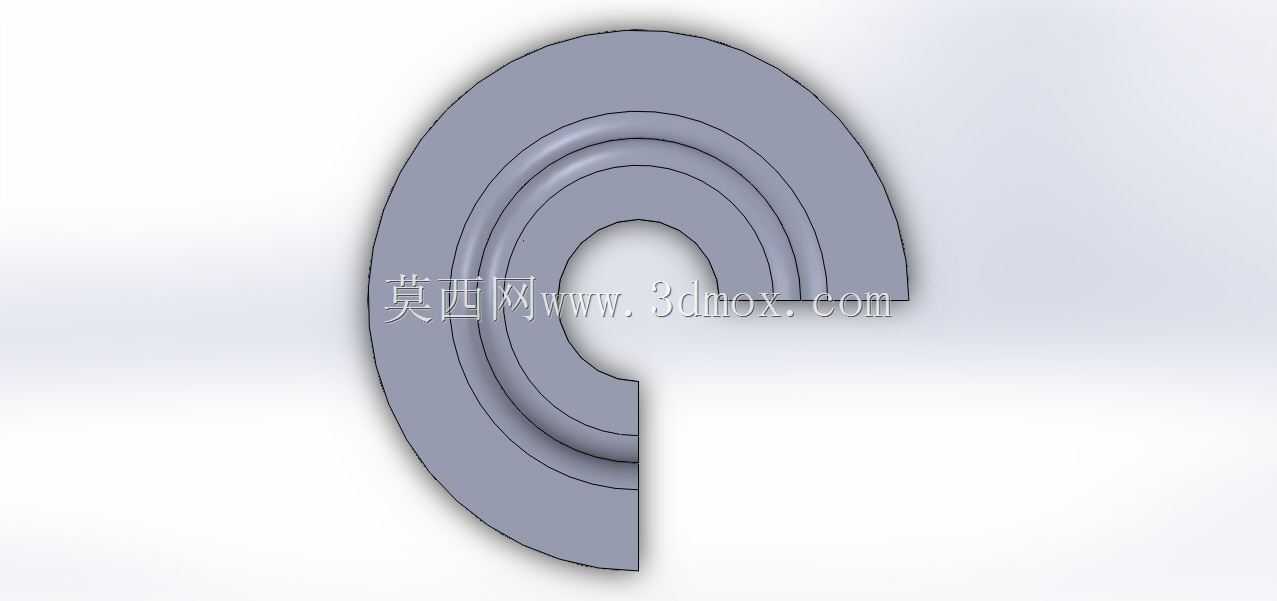

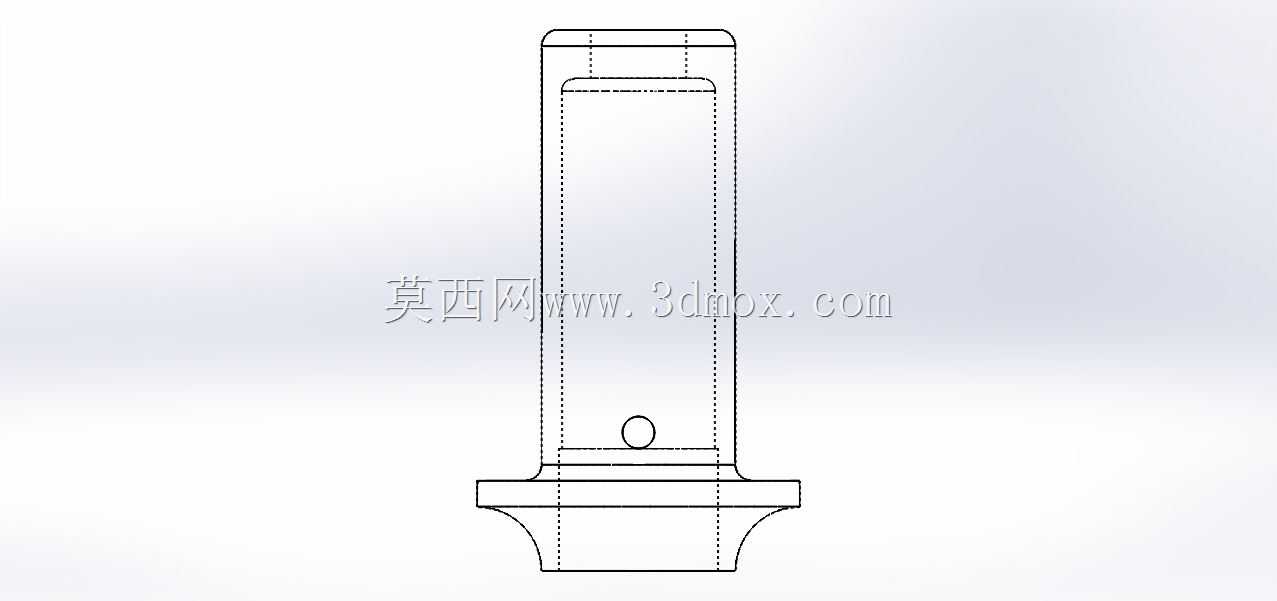

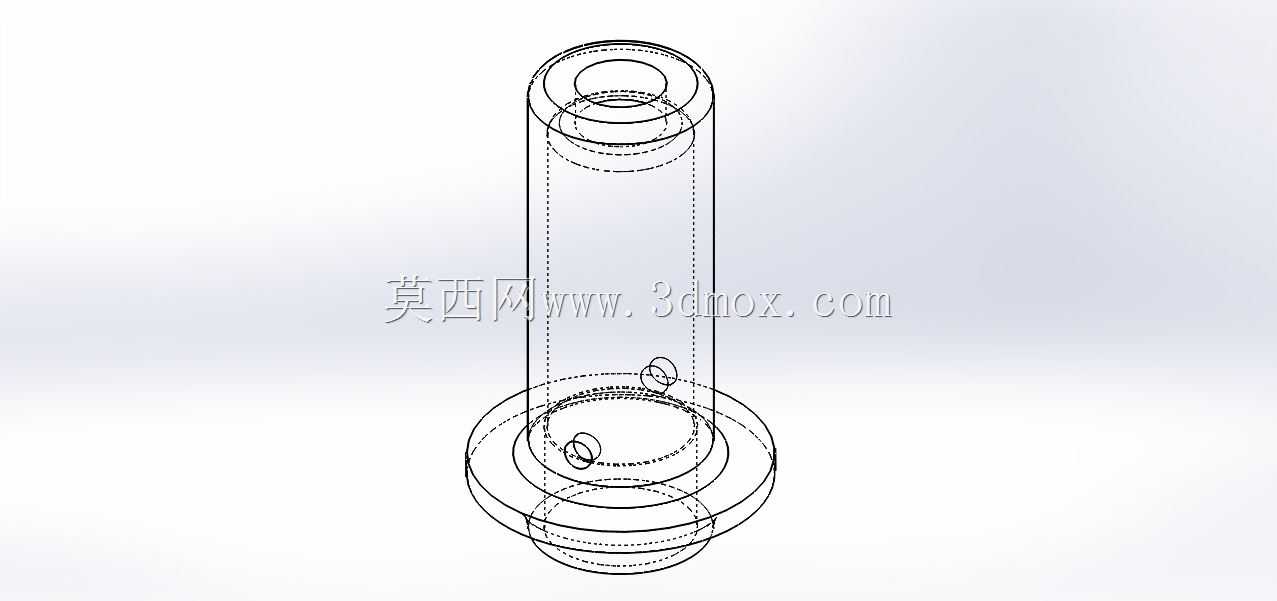

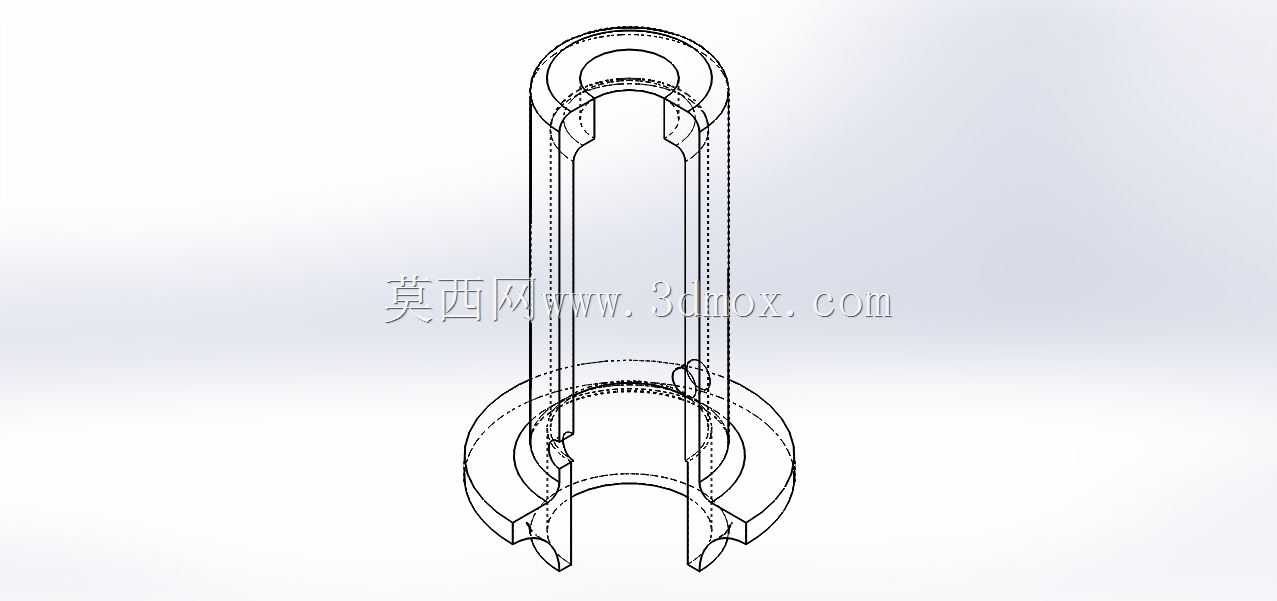

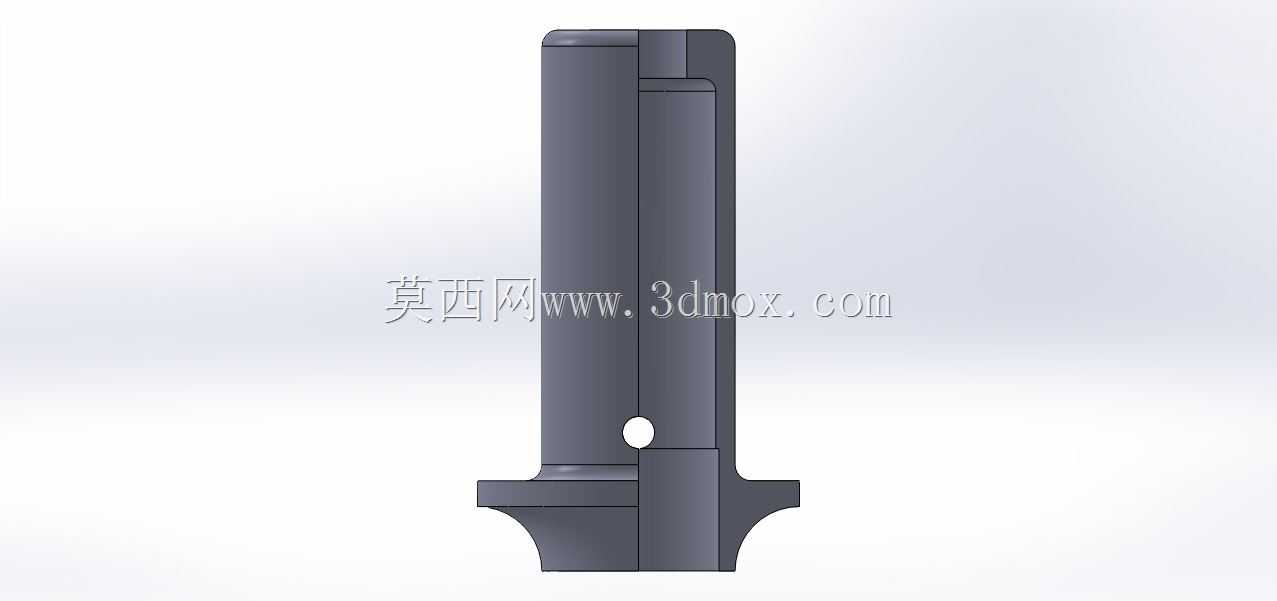

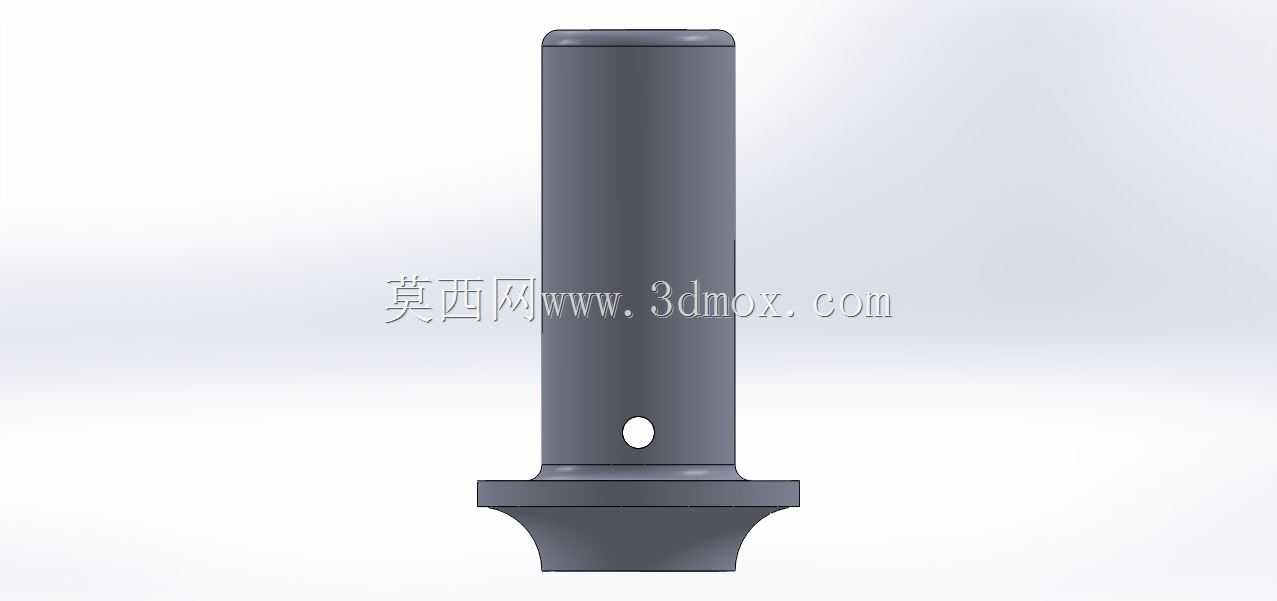

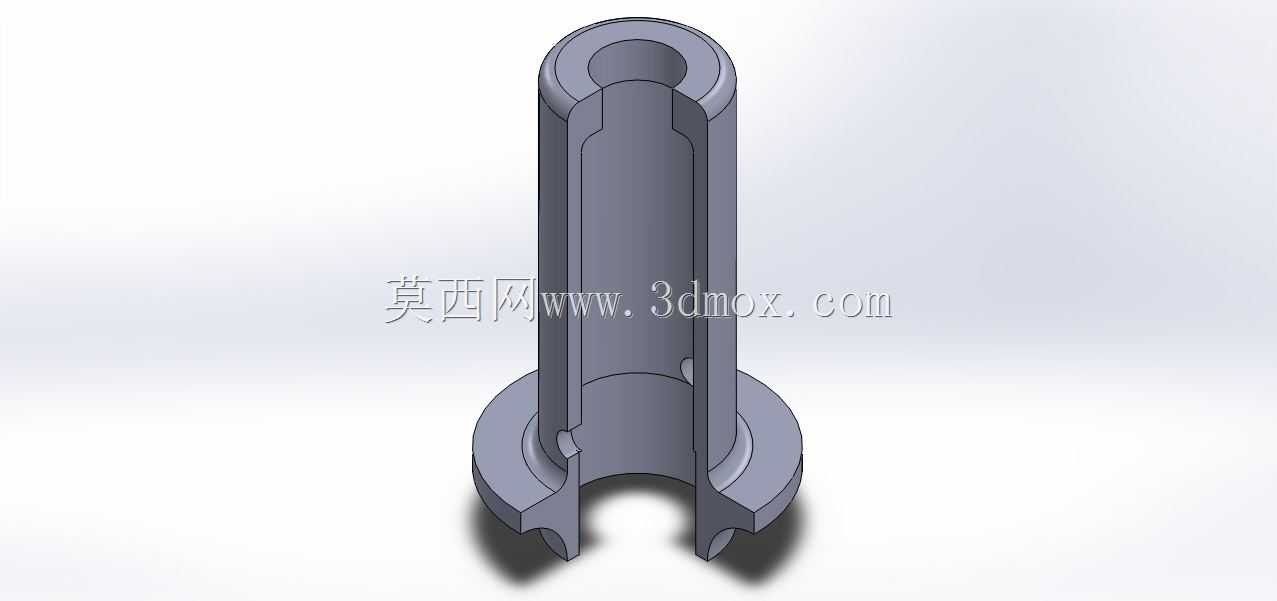

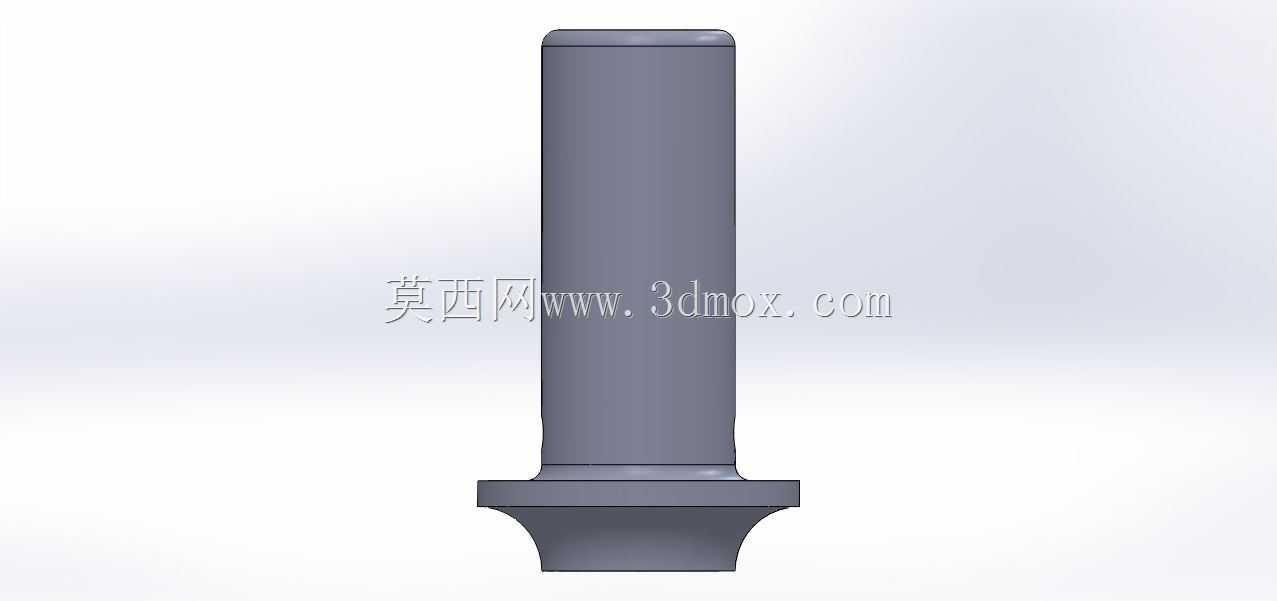

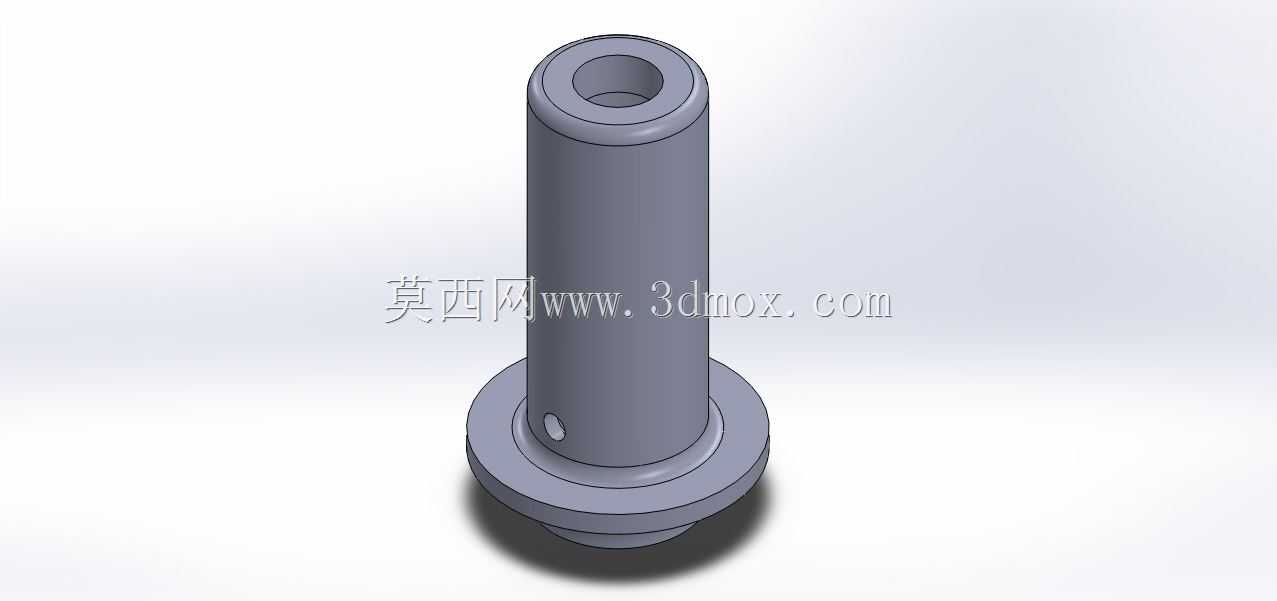

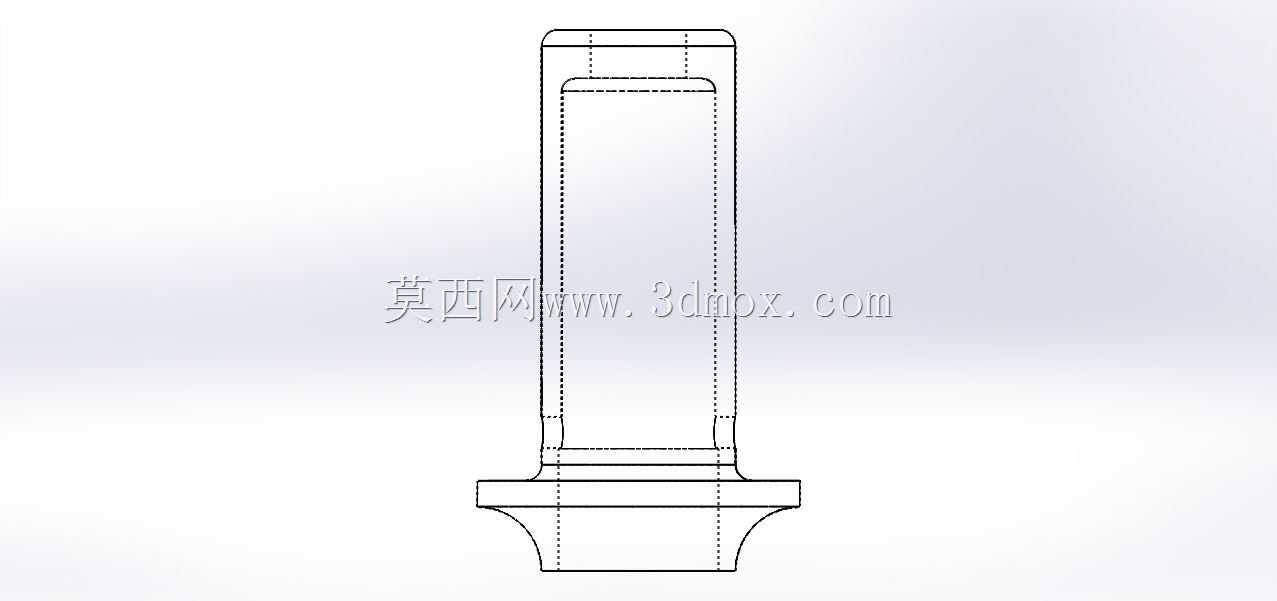

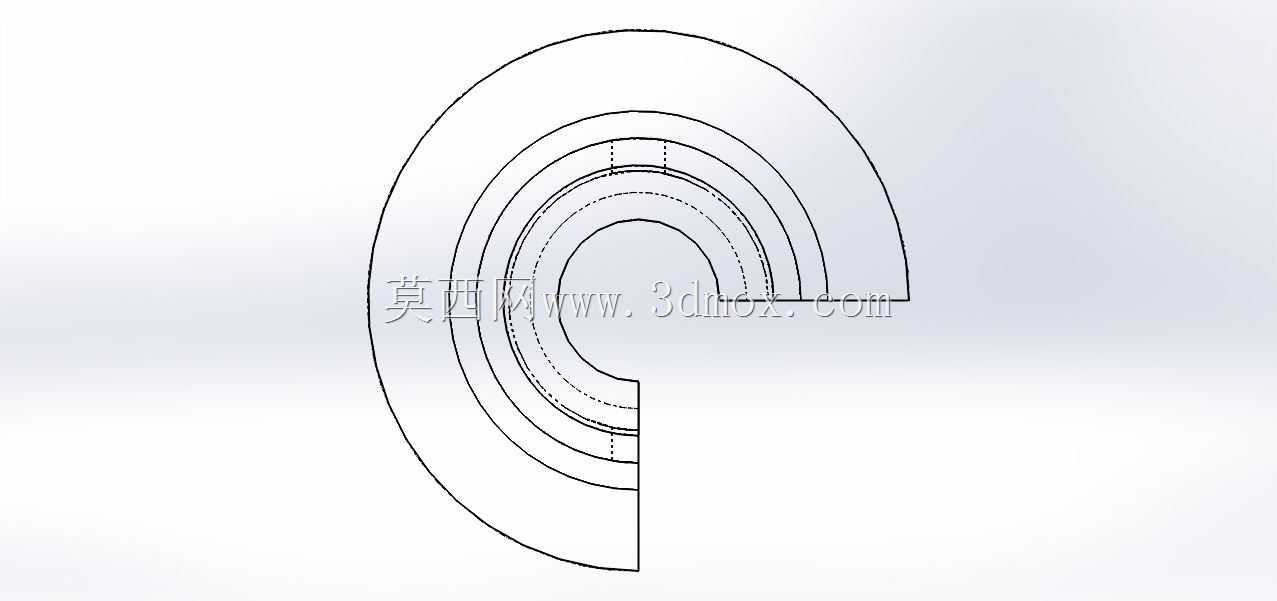

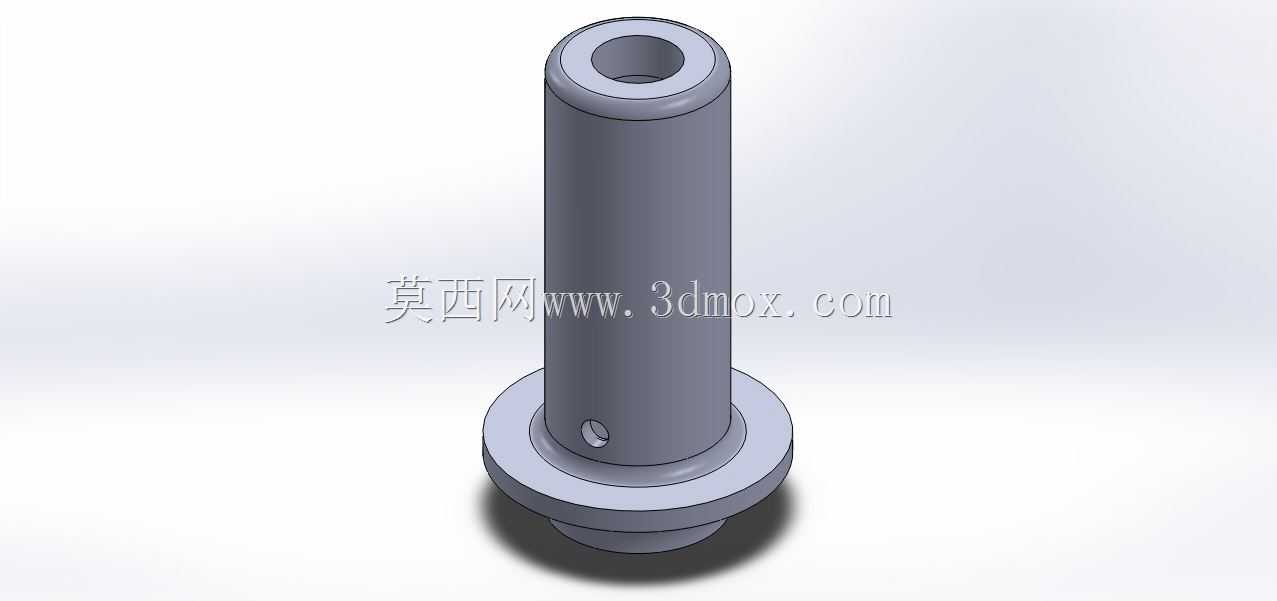

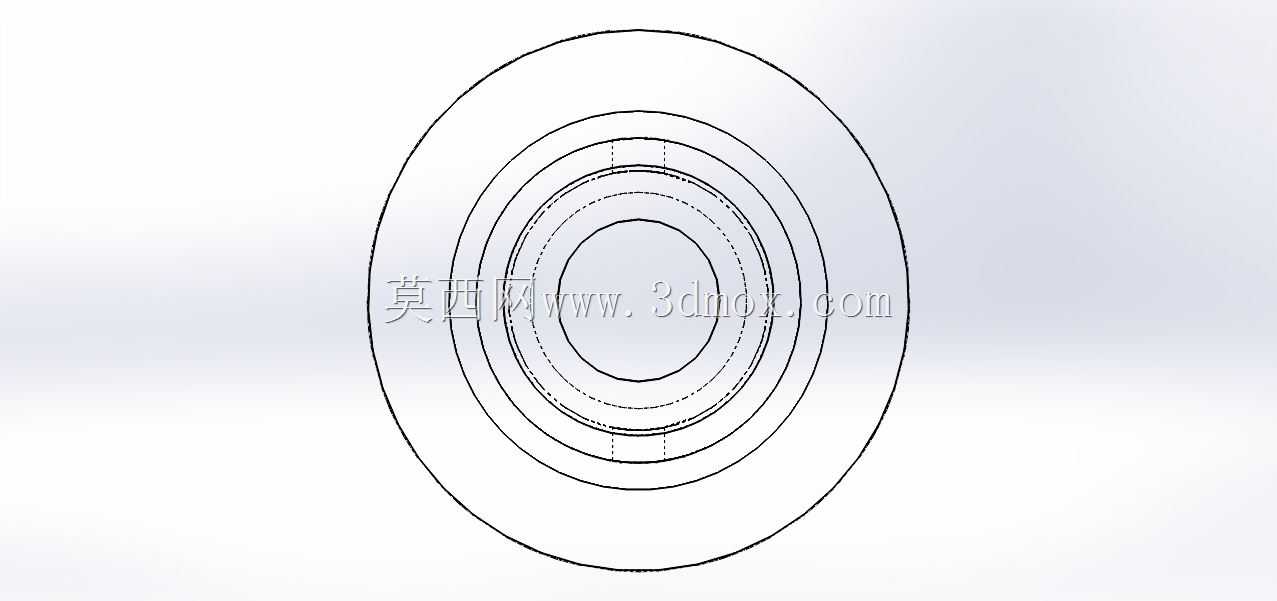

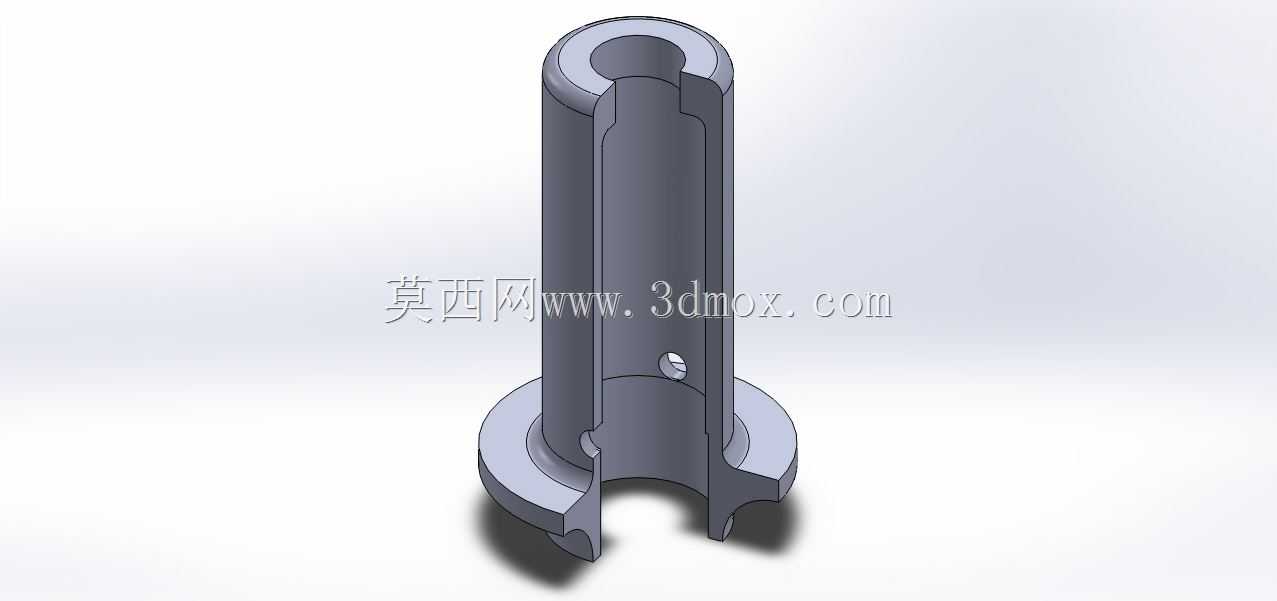

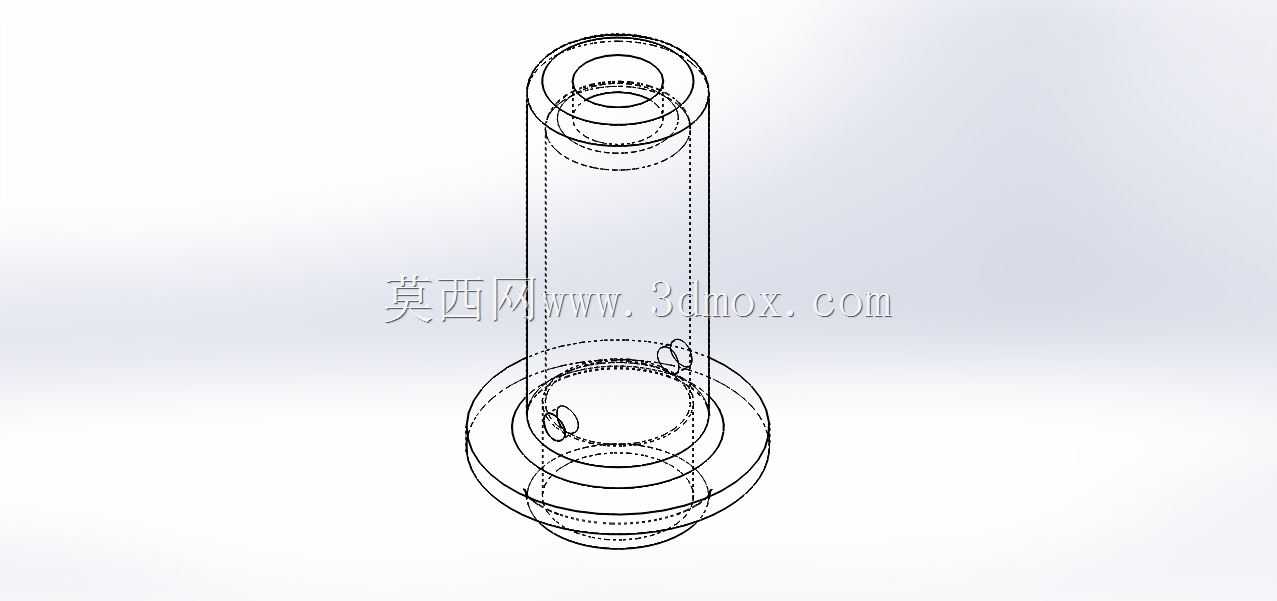

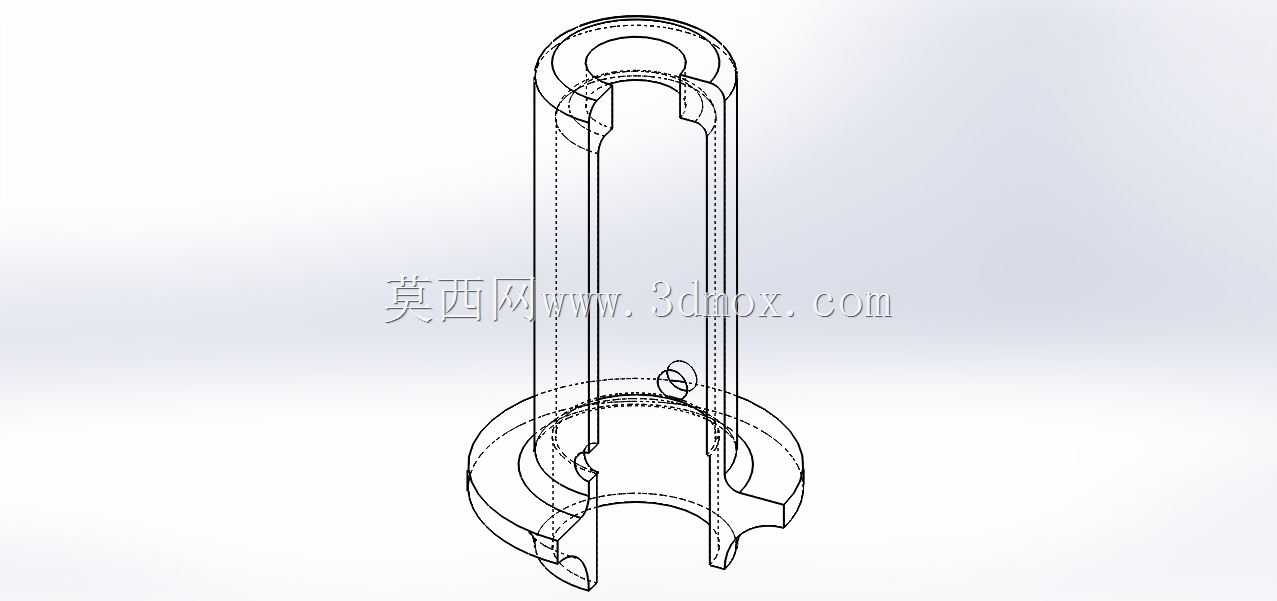

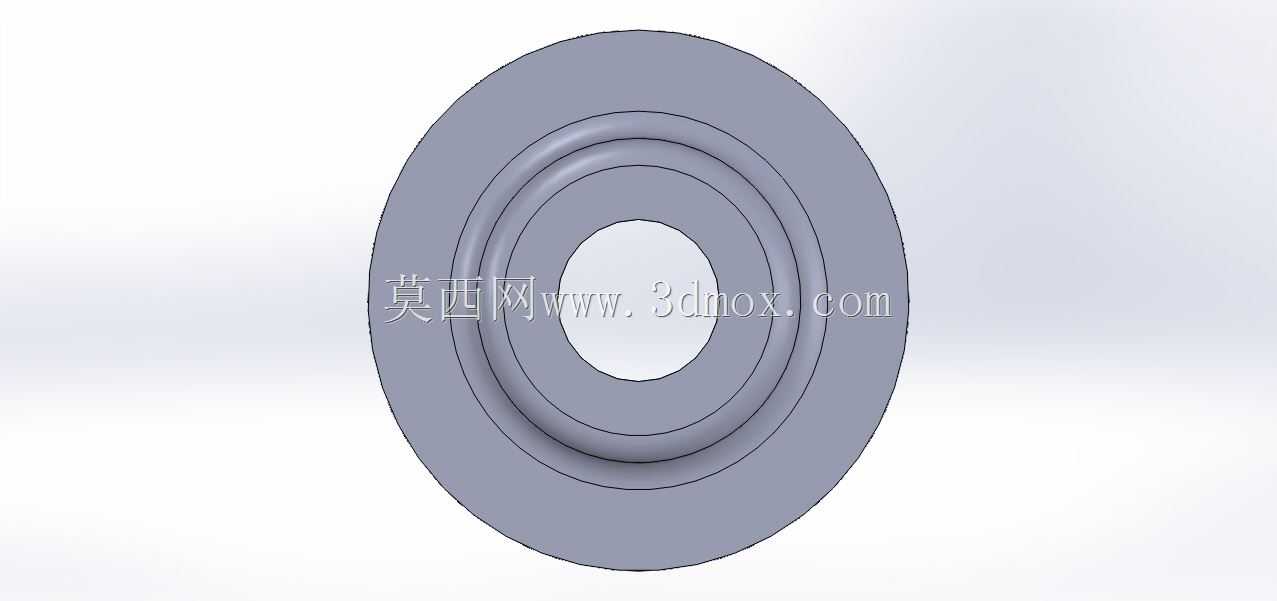

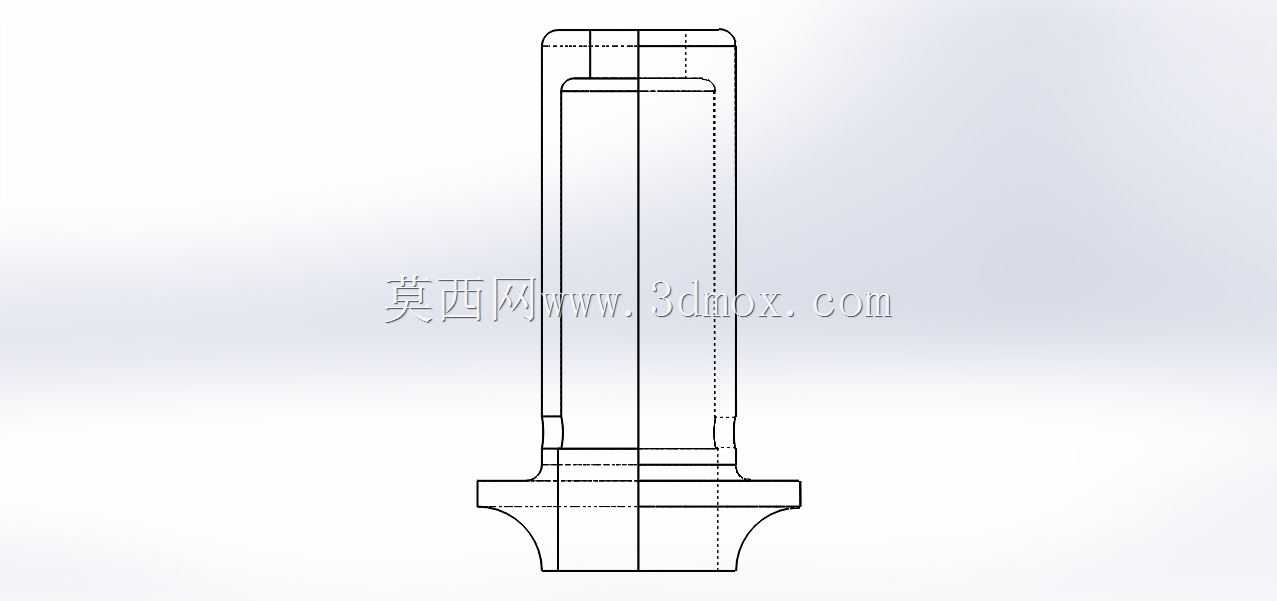

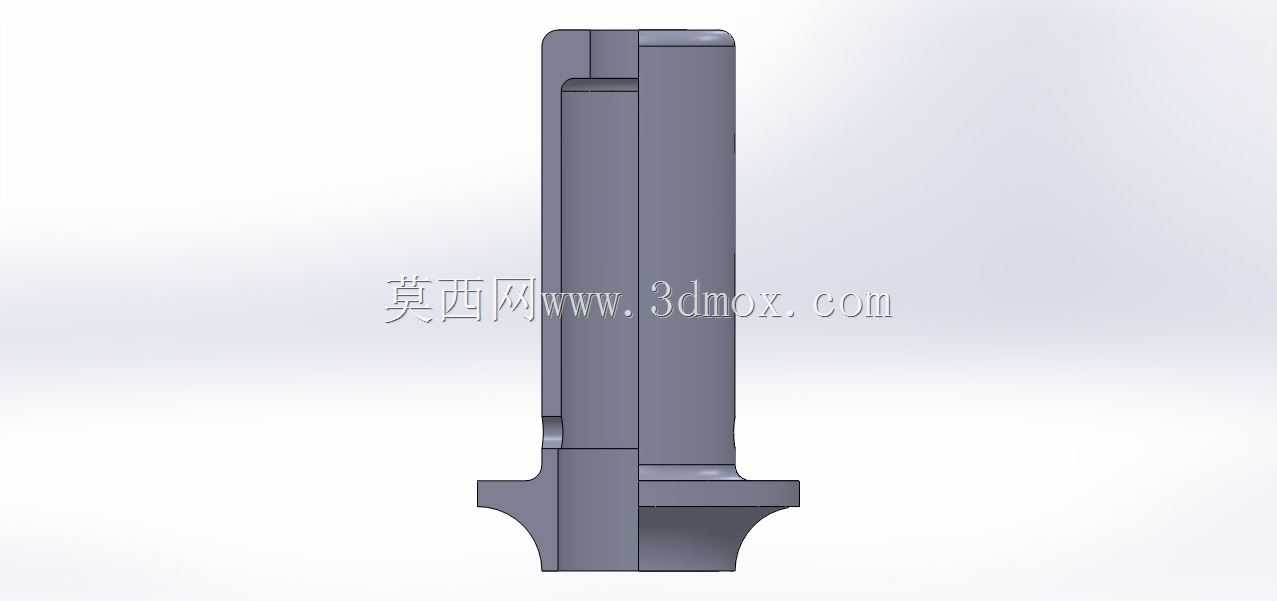

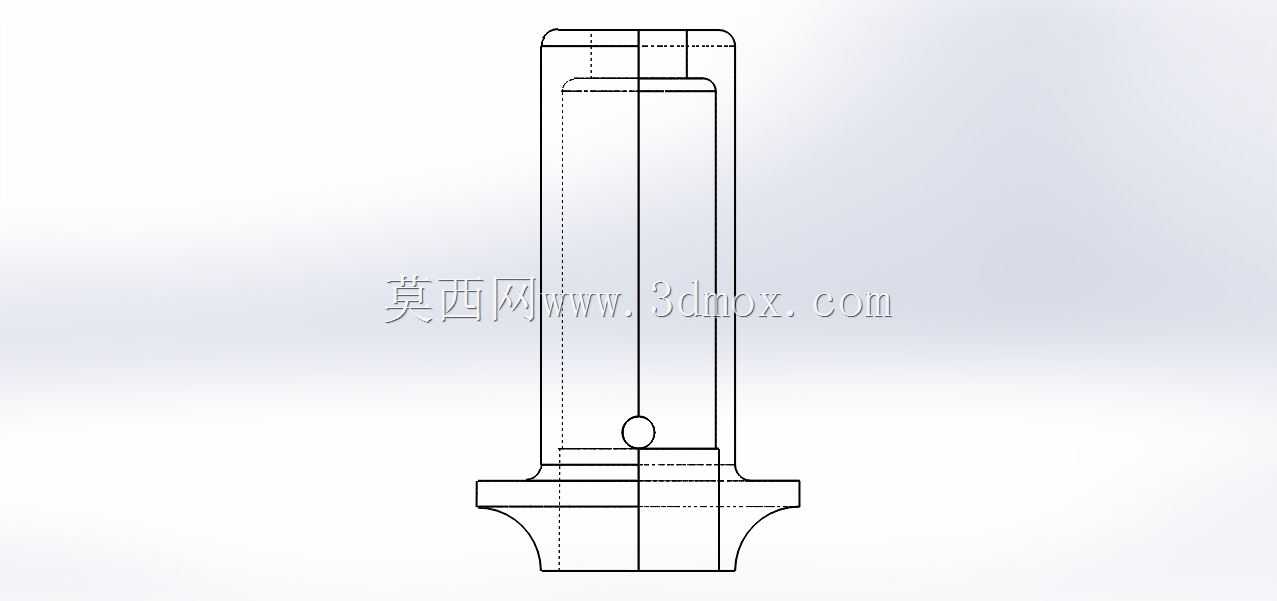

　　在气动控制回路、小型内燃机配气机构、真空系统排气支路这类需要精准控制气体通断、调节腔室压力的场景里，排气活塞是直接决定排气动作可靠性、压力控制精度的核心执行零件，很多现场出现的排气滞后、腔室憋压、密封面漏气问题，追根溯源往往是活塞的结构设计没有匹配安装边界和工况需求。这款长筒带法兰底座的排气活塞，整体采用同轴回转体结构设计，主体为等直径长圆柱筒身，内部沿轴向开有贯通的中心通孔，作为气体流通的主通道，筒身靠近下端法兰的位置开有径向侧孔，可在活塞运动到指定行程时，配合缸体侧壁的气路实现额外的气路连通，满足特定工况下的快速泄压、分路排气需求。下端的一体式法兰盘是核心的安装定位与运动限位结构，法兰盘的外径大于筒身直径，

　　安装时法兰端面可与缸体内的限位台阶贴合，限制活塞的上行极限行程，避免活塞超程脱出缸体，同时法兰的圆柱面与缸体内壁采用小间隙配合，为活塞的上下往复运动提供径向导向，避免长筒结构在运动过程中出现偏磨、卡滞的问题。从设计思路来看，这款活塞没有采用分体式装配结构，而是将筒身、法兰底座做成一体式结构，省去了额外的连接件装配工序，也避免了分体结构配合面可能出现的漏气风险，适合对密封可靠性要求较高、安装空间轴向尺寸充足但径向空间受限的工况。中心通孔的孔径经过匹配计算，可满足常规工况下的排气流量需求，不会因为通径过小造成排气阻力过大、泄压速度滞后，也不会因为通径过大导致活塞整体结构强度不足，在往复运动承受气压冲击时出现变形。径向侧孔的位置经过行程匹配设计，当活塞上行到排气工位时，侧孔刚好对准缸体上的排气支路，此时中心通孔与侧孔同时排气，可大幅提升大流量工况下的排气效率，缩短泄压响应时间；当活塞下行到关闭工位时，侧孔被缸体内壁完全封堵，仅依靠活塞端部的密封结构实现主气路的截断，保证腔室的保压性能。在安装边界方面，这款活塞的总长、法兰盘外径、筒身外径、中心通孔直径、侧孔直径以及侧孔到法兰端面的距离，都需要与配套的缸体尺寸做严格的公差匹配：筒身与缸体内壁的配合公差建议选H7/g6的间隙配合，既保证运动顺畅无卡滞，又不会因为间隙过大导致气体泄漏量超标；法兰端面的平面度需要控制在0.02mm以内，保证与限位台阶贴合时无间隙，

　　避免长期受气压冲击出现端面压痕导致密封失效；中心通孔与筒身外圆的同轴度需要控制在0.015mm以内，避免活塞运动时出现径向偏摆，磨损缸体内壁和密封件。实际应用中，这类活塞常搭配O型密封圈使用，密封圈可安装在筒身的环形槽内（本结构未展示密封槽，可根据实际缸体设计在筒身对应位置加工），实现活塞与缸体内壁之间的动密封，避免气体从配合间隙处泄漏。在小型往复式空压机的排气阀组里，这款活塞可作为排气执行件，当缸内压力达到设定值时，活塞被气压顶起，中心通孔连通排气腔实现排气，压力下降后活塞在弹簧作用下回位关闭气路；在气动夹具的控制回路里，这款活塞可安装在排气支路上，当夹具松开时活塞动作，快速排出气缸腔内的压缩空气，缩短夹具的松开响应时间，

　　提升生产节拍。需要注意的是，这类长筒型活塞在选材时需要根据工况介质选择对应的材料，普通压缩空气工况可选用铝合金材质做硬质阳极氧化处理，降低自身重量同时提升表面耐磨性能；如果是有腐蚀性气体的工况，可选用304不锈钢材质，提升抗腐蚀能力；如果是高速往复运动的工况，可在法兰导向面镶嵌PTFE导向环，降低运动摩擦系数，减少磨损量，延长零件使用寿命。在建模过程中，这类回转体零件优先采用旋转凸台命令生成主体结构，再通过拉伸切除命令加工径向侧孔，所有的倒角、圆角都需要按照工艺要求添加，比如筒身上端的孔口需要做C0.5的倒角，去除加工毛刺，避免安装时刮伤密封件；法兰根部需要做R1的圆角过渡，降低应力集中系数，避免活塞长期受交变载荷作用在根部出现断裂问题。
