直齿圆柱传动齿轮三维设计作品

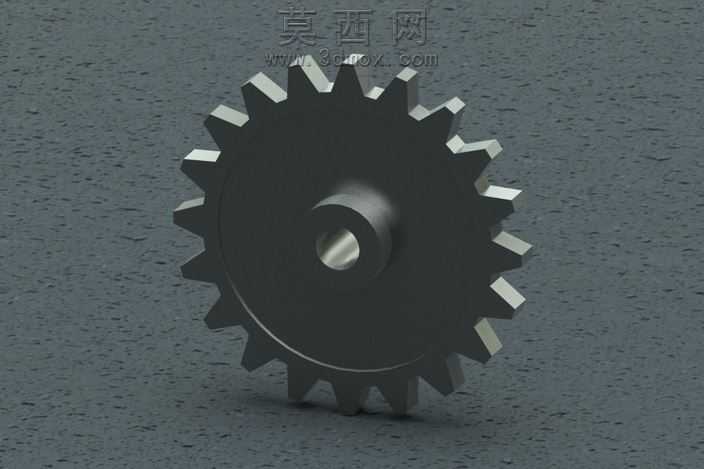

本作品为标准直齿圆柱传动齿轮的三维数字化设计成果，建模阶段严格遵循渐开线圆柱齿轮的设计规范，先通过参数化定义齿轮的模数、齿数、压力角、齿顶高系数、顶隙系数等核心参数，再通过草图绘制生成渐开线齿廓曲线，经拉伸凸台生成轮齿主体结构，同步完成中心安装轴孔、轮毂凸台的结构建模，所有齿形均匀阵列排布，保证齿距、齿厚等参数的一致性，整体结构无冗余特征，完全匹配机械传动场景的实际加工与装配要求。渲染阶段采用专业三维渲染工具完成效果呈现，材质设置上区分轮体与中心轴孔的材质差异，轮体主体采用哑光深灰金属材质，模拟合金钢经过调质处理后的表面质感，中心轴孔位置设置高亮金属质感，体现精加工后的光滑表面特性，场景搭配深灰色粗糙磨砂地面作为承载，通过三点布光方案打造柔和的光影效果，主光从侧上方投射勾勒轮齿的立体轮廓，辅光弱化阴影区域的死黑问题，轮廓光强化齿轮边缘的立体感，最终渲染效果清晰展现齿轮的齿形细节、结构层次与材质质感，能够直观呈现该齿轮的外观形态与结构特征，可用于机械传动方案展示、教学演示、装配模拟等多种场景。设计过程中充分考虑齿轮的实际传动需求，齿根部分做了合理的圆角过渡处理，避免应力集中问题，轮毂与轮缘的厚度比例经过优化，既保证整体结构强度，又控制零件整体重量，中心轴孔的尺寸适配标准传动轴的装配公差，可直接用于虚拟装配验证，帮助设计人员提前排查传动系统的干涉问题，缩短产品开发周期。
