5升卧式空气压缩机配套储气罐体结构

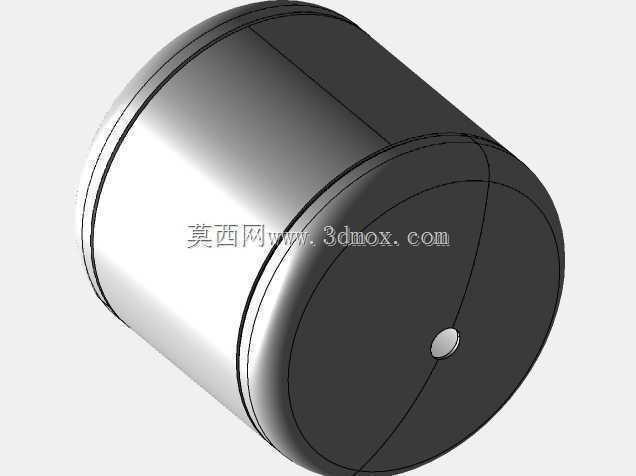

　　在小型压缩空气供给系统的搭建过程中，储气单元是决定系统供气稳定性的核心部件之一，这款5升容积的卧式储气罐体，主要适配小排量活塞式空气压缩机，也可作为独立稳压单元嵌入桌面级气动工装、小型气动实验台、便携喷涂设备的气路中，承担缓冲压力脉动、储存压缩空气、分离冷凝液态水的作用。不同于立式储气罐的安装需求，卧式结构的罐体在小容积场景下的安装适配性更强，不需要预留过高的垂直安装空间，可直接固定在空压机主机的机架上方或者侧面，也能嵌入紧凑型设备的机柜内部，不会因为罐体高度问题影响设备整体的布局紧凑性。从结构设计来看，罐体采用标准的椭圆形封头对接圆柱形筒身的结构，封头与筒身的连接位置采用等壁厚对接设计，避免应力集中，这种结构在0.8-1.

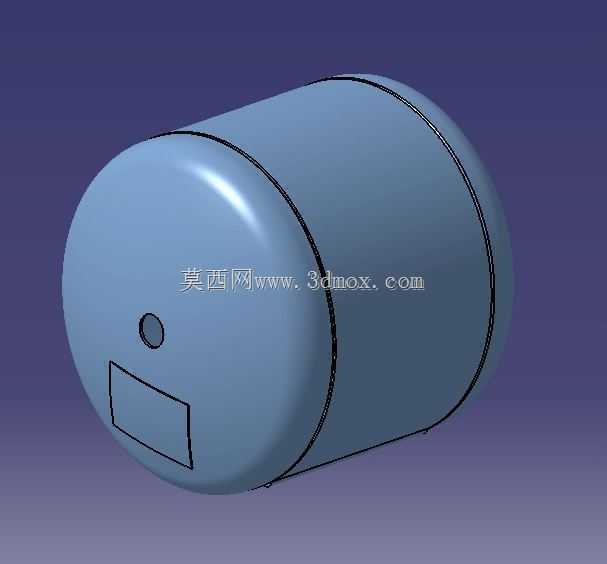

　　2MPa的常规工作压力区间内，能够保证罐体受力均匀，不会在焊缝位置出现额外的应力叠加。筒身一端的封头上预留了两个接口，其中较小的通孔为气路接口，可直接安装快插接头或者外丝接头，用于连接进气管路、出气管路或者压力检测元件，下方的矩形区域为标识安装位，可用于粘贴铭牌标注罐体的工作压力、容积、检验信息等内容，不需要额外在罐体上焊接标识牌安装座，减少了焊接工序带来的变形风险。设计过程中，首先要确定的是筒身的直径与长度比例，5升的容积下，筒身直径与长度的比例控制在1:1.2左右，既能够保证罐体的整体刚性，也能避免长径比过大带来的安装不便，封头的曲面半径按照标准椭圆封头的参数设计，长短轴比例为2:1，这种参数下封头的承压能力与筒身匹配，

　　不需要额外增加封头的壁厚，能够在满足强度要求的前提下控制罐体的整体重量。安装边界方面，罐体的两个环形箍圈位置为安装固定位，可通过U型螺栓或者环抱式支架将罐体固定在安装基面，固定位的间距经过匹配设计，能够适配市面上多数小型空压机的机架安装孔位，不需要用户重新打孔调整。在实际使用场景中，这类小容积储气罐能够有效抵消小型活塞空压机排气时的压力脉动，让输出的压缩空气压力更平稳，减少因为压力波动导致的气动元件动作不稳定问题，比如在小型气动打标、桌面型气动夹具、模型喷涂作业中，稳定的气压能够保证作业精度，避免出现压力忽大忽小导致的加工缺陷或者喷涂不均匀问题。同时罐体的卧式结构能够让压缩空气中夹带的冷凝水沉积在筒身下部，

　　可通过在罐体最低位置加装排水阀定期排出积水，避免冷凝水进入后续气路损坏气动元件。建模过程中，罐体的壁厚按照常规小型压力容器的设计标准选取，焊缝位置的结构做了等强度处理，所有的转角位置都做了圆弧过渡，避免建模过程中出现尖锐棱角导致后续有限元分析时出现应力奇异点，接口位置的尺寸按照通用气动元件的安装标准设计，能够兼容市面上常见的1/4、1/8规格的气动接头，不需要额外做转接处理。对于设备选型人员来说，这款罐体的容积适合排气量在100-300L/min的小型空压机配套，既不会因为容积过小导致稳压效果差，也不会因为容积过大导致空压机升压时间过长，影响使用效率。在安装布局时，需要注意罐体的固定位置要预留出接头安装和排水操作的空间，接口所在的封头侧要预留至少50mm的操作空间，方便安装接头和后续的维护操作，罐体下方要预留排水阀的安装位置，保证冷凝水能够顺利排出。不同于大型工业储气罐的复杂支座设计，这款小容积罐体采用环箍固定的方式，安装时不需要做复杂的混凝土基础，只需要在安装基面预留对应的固定孔位即可，不管是固定在金属机架上还是设备机柜内部都十分方便，能够大幅降低小型气动设备的集成难度。
