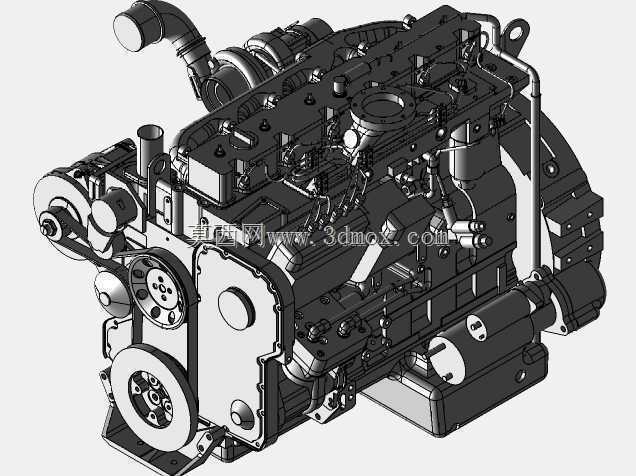

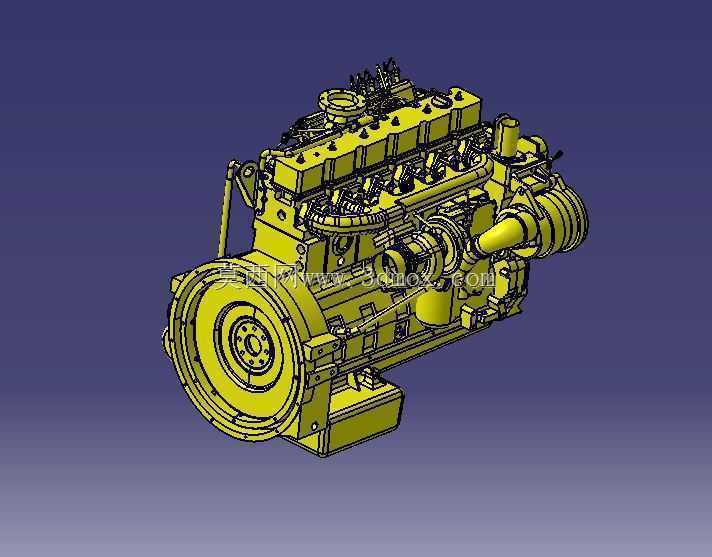

康明斯C300柴油发动机结构三维数模

　　这款直列六缸柴油动力单元的结构数模，完整还原了量产机型的全部装配关系，从缸体缸盖的核心基体，到前端轮系、燃油喷射系统、进排气歧管、飞轮壳、启动马达、发电机外围附件，甚至油底壳、气门室罩盖的小安装凸台都做了精准还原，没有做多余的简化处理，完全可以用于动力舱匹配校核、附属支架设计、维修拆装模拟等实际工程场景。做工程机械整机匹配的时候，最头疼的就是动力单元的安装边界不准，要么吊耳位置和车架干涉，要么风扇端和散热器的安全距离留不够，要么进油回油接口角度和管路走向冲突，这个数模把所有外接接口的坐标、安装面的平面度基准、螺栓孔的位置度公差带都按实际量产件的尺寸做了还原，不管是做装载机、挖掘机还是重型载货车的动力舱布置，

　　直接导入装配环境就能做干涉检查，省得反复找厂家要二维图纸核对参数。从设计逻辑上看，这款机型沿用了康明斯经典的强化缸体结构，缸套采用湿式设计，壁厚预留了足够的冗余量，能承受高增压工况下的爆发压力，缸盖采用每缸四气门的布置，进排气道的流线型结构在数模里完全体现，能直观看到气流的流通路径，做配气机构匹配或者进排气系统改装的时候，可以直接提取气道曲面做流体仿真分析，不用再逆向扫描点云重构。前端的皮带轮系采用多楔带结构，张紧轮、惰轮的安装位置都按实际装配关系做了约束，转动曲轴的时候能模拟整个轮系的运动状态，检查皮带的包角是否符合设计要求，有没有和周边支架剐蹭的风险。飞轮端的连接尺寸完全符合SAE标准的接口规范，不管是匹配手动变速箱、

　　液力变矩器还是取力器，都能直接对接对应的连接法兰数模，不用再重新适配安装孔位。油底壳的造型做了倾斜设计，适配车辆爬坡或者工程机械倾斜作业时的机油抽吸需求，油标尺的插管位置、机油滤清器的安装座、燃油滤清器的固定支架都在数模里有明确的位置，做保养空间校核的时候，可以直接模拟保养人员的操作空间，判断拆卸机滤的时候会不会被车架横梁或者其他附件挡住。进气侧的高压共轨油管走向做了精准的固定约束，每一个管夹的安装位置都和实际机型一致，避免做整车布置的时候把油管压在其他部件上，造成磨损漏油的隐患。排气侧的排气歧管采用分段式连接，能减少热胀冷缩带来的应力变形，涡轮增压器的安装法兰位置、排气出口的朝向都做了还原，做后处理系统匹配的时候，

　　可以直接对接DOC、DPF的连接管路，不用反复调整角度。整机的吊耳位置分布在缸体两侧和缸盖后端，三个吊点的重心位置经过校核，做发动机吊装工艺设计的时候，可以直接提取吊点坐标做吊具的受力分析，确保吊装过程的平稳性。很多新手做动力匹配的时候容易忽略发动机的外围附件轮廓，比如启动马达的伸出长度、发电机的调节支架位置、空调压缩机的安装凸台，往往等到做样机装配的时候才发现干涉，不得不临时修改支架，耽误项目进度，这个数模把所有外围附件的最小包络尺寸都做了准确还原，甚至连每个传感器的接插件朝向都有体现，做线束布置的时候可以直接规划线束走向，预留足够的弯曲半径，避免接插件和其他部件干涉。另外，这款机型的安装支脚分布在缸体两侧，前后四个安装点的高度差、橡胶减震垫的安装面尺寸都在数模里有明确的基准，做车架悬置设计的时候，可以直接提取安装点坐标，匹配对应的减震器型号，计算悬置系统的固有频率，避开发动机的怠速激励频率，减少整车的振动传递。对于做发动机维修培训或者拆装仿真的场景，这个数模的所有零件都做了独立的装配约束，可以按照实际的拆装顺序一步步拆解，从气门室罩盖、缸盖螺栓、活塞连杆组，到曲轴、凸轮轴、正时机构，每个零件的配合关系都和实际机型一致，能直观展示内部的传动逻辑，不用拆真实的样机就能让学员理解发动机的结构原理。
