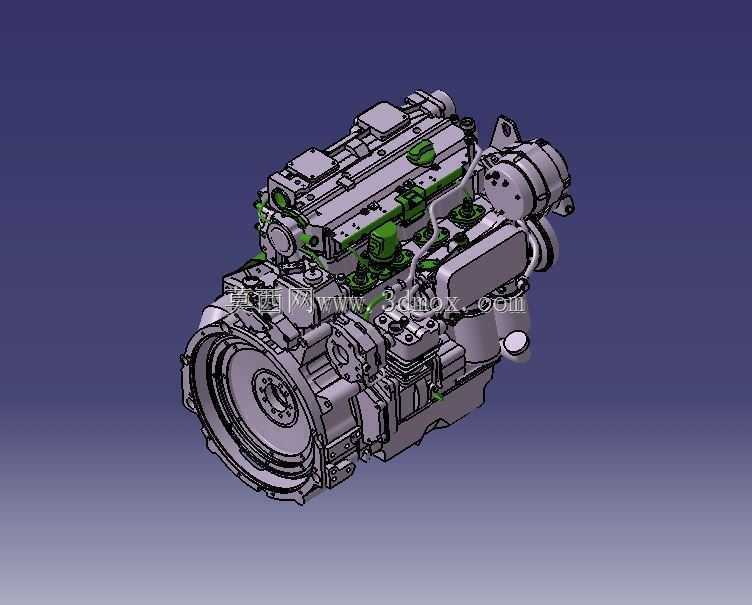

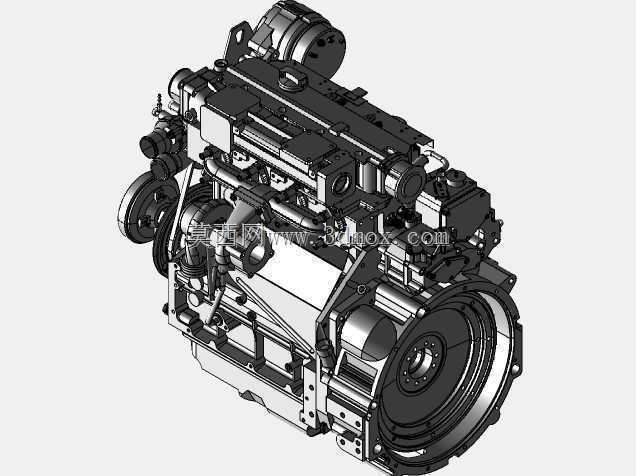

康明斯BFM2012C柴油动力装置结构

　　在商用车动力配套、非道路工程机械动力源选型、固定式发电机组动力匹配这类场景里，直列四缸柴油机的应用占比一直不低，康明斯BFM2012C这款机型的三维结构，能给做动力舱布局、动力匹配、附属系统设计的工程师提供非常具象的结构参考。先从安装边界说起，这款机型的整机布局采用直列四缸的经典排布，飞轮壳端作为动力输出端，其安装止口的同轴度、连接孔位的分布公差，直接决定了和变速箱、分动箱或者发电机输入端的匹配精度，做配套设计的时候，飞轮壳端面到曲轴中心线的垂直距离、输出法兰的伸出长度，是校核动力传递同轴度的核心尺寸，不能只看外形轮廓就贸然做安装支架设计，要预留出足够的飞轮转动空间、离合器或者联轴器的安装间隙，避免运行过程中出现运动干涉。

　　从实际用途来看，这款机型覆盖的场景很广，轻中型载货汽车、小型装载机、滑移装载机、备用发电机组都能看到同平台机型的身影，所以它的附属接口设计做了很强的通用性，进气侧的进气管路接口、排气侧的排气歧管连接法兰，都预留了不同朝向的安装调整空间，燃油系统的高压油管排布沿着缸盖侧面走，避开了高温排气侧的热辐射区域，同时给燃油滤清器、输油泵的安装留出了足够的操作空间，后期做维保的时候不用拆解大的外围部件就能完成滤芯更换。

　　说到功能特性，这款机型采用了整体式缸盖设计，每缸四气门的配气结构能保证进排气效率，缸体采用高强度铸铁材质，兼顾了轻量化和结构强度，能承受高爆压工况下的载荷冲击。前端轮系的布局整合了水泵、发电机、空调压缩机、液压助力泵的安装位，多楔带的传动路径经过优化，各个附件的安装座都集成在缸体前端的正时室罩壳上，减少了额外的支架零件数量，也降低了轮系运行过程中的振动异响风险。油底壳采用了深冲压的钢结构，底部带有放油螺塞，同时在油底壳内部设置了挡油板，在设备倾斜作业、急加速急减速的工况下，能保证机油泵始终能吸到机油，避免出现润滑失效的问题。

　　设计思路上，这款机型把可靠性放在了首位，缸套采用了湿式可更换结构，后期大修的时候不用更换整个缸体，只需要更换缸套就能恢复缸孔精度，降低了全生命周期的使用成本。冷却系统的水道采用了纵向排布的设计，冷却液从缸体前端进入，沿着各个缸套周围的水道流到缸盖，再从缸盖后端的节温器座流出，保证每个气缸的冷却温度均匀，不会出现局部过热的问题。润滑系统的主油道沿着缸体侧面纵向布置，每个主轴承、连杆轴承的润滑油道都直接和主油道连通，凸轮轴的润滑采用了独立的分支油道，同时在缸盖上设置了回油通道，机油润滑完配气机构之后能顺畅流回油底壳，减少了机油滞留带来的密封渗漏风险。

　　做三维结构参考的时候，要特别注意各个外围部件的安装间隙，比如启动马达安装在飞轮壳侧面，其齿轮伸出的行程要和飞轮齿圈的啮合长度匹配，安装的时候要保证马达轴线和飞轮齿圈的切线方向平行，避免打齿的问题。发电机的安装支架带有调整滑槽，用来调整多楔带的张紧度，设计配套支架的时候要预留出足够的调整行程，不然皮带张紧度不够会出现打滑，张紧度过大又会加速发电机轴承、水泵轴承的磨损。进气接管的位置要预留出空气滤清器、中冷器管路的连接空间，排气侧要和周围的线束、橡胶管路留出足够的隔热距离，必要的时候要加装隔热罩，避免高温烘烤导致周边零件老化失效。另外，整机的吊耳位置分布在缸盖和缸体的几个受力点上，做吊装方案的时候要使用指定的吊点，不能用进气歧管、气门室罩这些非承重部件作为吊点，避免吊装过程中出现零件变形或者安全事故。
