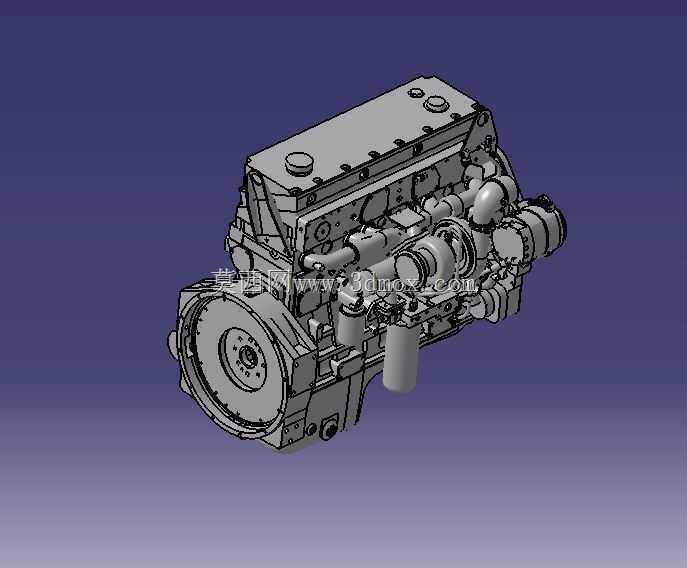

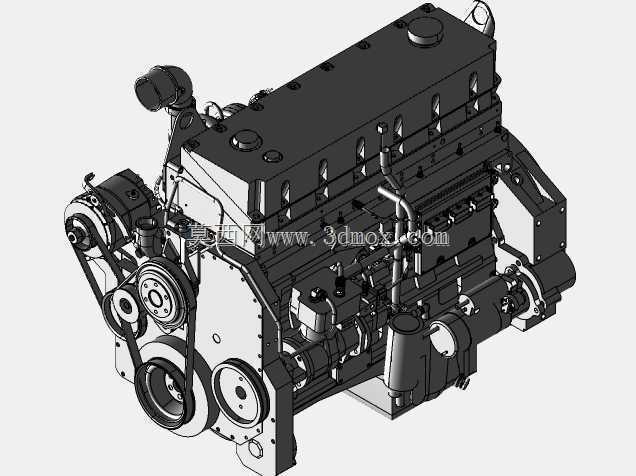

康明斯直列柴油发动机三维结构数模

　　这款直列布局的柴油动力装置，在商用车、工程机械、固定式发电机组领域都有极高的装机适配性，作为整套设备的动力输出核心，其结构设计直接决定了配套设备的动力响应特性、安装空间利用率与后期维护便捷度。从结构建模逻辑来看，整个数模按照实际装配层级拆分了缸体、缸盖、配气机构、燃油供给组件、润滑系统外接管路、冷却系统接口、飞轮壳连接端、启动马达、发电机安装位等独立子装配，每个部件的配合面都保留了实际生产中的公差带预留位置，没有出现建模时常见的面重叠、装配干涉问题，能直接用于配套设备的安装干涉校核、动力匹配仿真。

　　从实际用途出发，这类柴油动力单元主要为额定转速区间在2000-2600转的设备提供持续稳定的动力输出，相比同排量汽油机，其低转速扭矩输出特性更适配重载工况，不管是配套轻卡、中型客车作为车载动力，还是搭配发电机组成备用电源机组，或是作为挖掘机、装载机等工程机械的动力源，都能在高负荷工况下保持稳定的工作状态。建模过程中特意还原了缸体侧面的多个辅助安装支架位，这些位置是用于固定空调压缩机、转向助力泵、液压油泵等附属附件的接口，不同配套场景下可以根据需求选装对应附件，不需要对缸体主体结构做修改，这也是这类量产通用动力单元的核心设计思路——通过标准化的主体结构搭配可选装的附件接口，覆盖多场景的装机需求，减少衍生型号的开模与生产成本。

　　外形尺寸与安装边界的还原是这类动力装置数模的核心价值点，数模中完整保留了飞轮壳端与变速箱、传动系统连接的止口尺寸、螺栓孔分布位置与孔径参数，前端皮带轮系的伸出长度、各皮带轮的槽型与中心距也完全按照实际产品参数建模，底部油底壳的最低点位置、悬置安装垫的固定孔位坐标都做了精准还原，设计人员在做配套设备的总布置时，可以直接将该数模导入装配环境，校核动力舱的空间是否足够，检查转向管路、进排气管道、冷却水管路的走向是否会与发动机本体产生干涉，不需要再反复测量实物尺寸，能大幅缩短整车或成套设备的前期开发周期。

　　从功能特性的结构体现来看，数模中缸盖部分的进排气道走向、喷油器安装孔的倾斜角度都做了还原，能直观看到这款发动机采用的每缸四气门配气结构，这种结构能提升进排气效率，优化燃油雾化后的燃烧效果，降低油耗与排放。燃油系统的高压油管走向、燃油滤清器的安装位置也按照实际布置还原，日常维护时更换燃油滤芯、检查高压油路的操作空间在数模中也能直观体现，方便配套设备设计时预留足够的维护操作空间，避免出现装机后滤芯被周边部件挡住、无法正常拆卸维护的问题。进气侧的增压接口、排气侧的排气歧管连接法兰尺寸也完全符合行业通用配套标准，可以直接匹配对应规格的涡轮增压器与排气后处理装置，不需要额外做转接法兰的设计。

　　润滑系统的机油加注口位置、机油标尺的安装位、机油滤清器的固定座也在数模中完整呈现，油底壳的放油螺塞位置设在底部最低点，能保证更换机油时旧机油可以完全排空，这些细节结构的还原，让数模不止是用于展示的外观模型，更能实际支撑产品开发过程中的总布置、维护性校核、管路走向设计等实际工程工作。建模时对发动机表面的加强筋结构也做了完整还原，这些加强筋分布在缸体、缸盖的受力集中位置，在不增加过多壳体重量的前提下提升整体结构刚度，降低发动机工作时的结构振动与噪声，这些细节的还原也能帮助结构设计人员理解动力单元的受力分布逻辑，在设计配套安装支架时避开应力集中区域，提升支架的结构可靠性。
