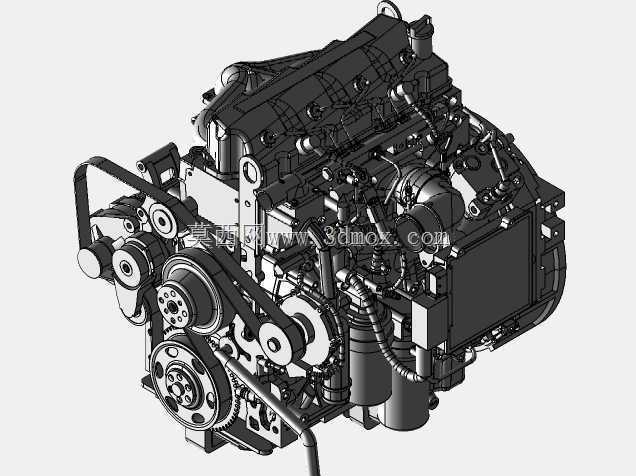

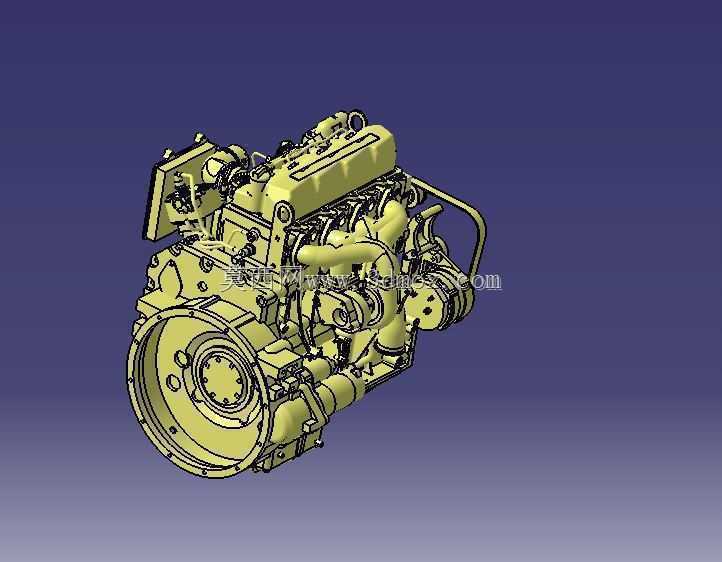

康明斯F3.8柴油动力装置三维结构

　　这款动力装置的三维结构完整还原了康明斯F3.8系列柴油机的实体装配状态，从结构设计逻辑来看，整机采用直列四缸布局，缸体集成了润滑油道、冷却水道的布置，所有外部附件的安装点位均按照实际量产机型的坐标还原，可直接用于动力舱匹配校核、附属部件安装干涉检查等工程场景。在商用车领域，这款动力常适配轻卡、中客等道路车辆，也可作为小型工程机械、发电机组、农用装备的核心动力源，不同应用场景下的安装支架接口、取力口位置在模型中均有明确的结构体现，设计人员可直接提取安装面的坐标参数，完成整车或设备的动力舱布局设计，无需反复测量实体机型的边界尺寸。从功能特性来看，该机型采用高压共轨燃油喷射结构，模型中完整还原了高压油泵、共轨管、喷油器的连接管路走向，

　　进排气侧的增压器、进气管、排气歧管的装配关系完全贴合实际装配状态，冷却系统的水泵、节温器壳体、水管接口位置清晰，润滑系统的机油滤清器、机油冷却器的安装点位无遗漏，电气系统的传感器、线束固定支架的结构也做了还原，能够满足动力系统匹配时的管路走向规划、线束布置校核的需求。设计思路上，整机采用集成化布局，将机油冷却器、滤清器座等部件集成在缸体侧部，有效缩减了整机的横向尺寸，飞轮壳采用标准化SAE接口，可匹配不同规格的离合器、变速器或取力装置，前端轮系的张紧轮、发电机、空调压缩机、水泵的带轮布置经过空间校核，不存在传动干涉，附件驱动的传动路径清晰，可直接用于前端轮系的改装设计或附件匹配计算。外形尺寸与安装边界方面，

　　模型还原了整机的实际外廓尺寸，缸体两侧的安装悬置点位坐标准确，飞轮壳端面的定位销孔、螺栓孔位置符合量产机型的公差要求，油底壳的最低离地间隙、缸盖顶部的气门室罩盖高度、增压器的最高点位置均有明确的结构体现，设计人员在进行整车布置时，可直接提取这些边界数据，完成动力舱的间隙校核，避免出现安装干涉、维修空间不足的问题。在实际工程应用中，这类高精度的动力装置三维模型，能够大幅缩短动力匹配的设计周期，无需等待实体样机到位即可完成大部分的布局设计工作，对于专用车改装、工程机械动力配套、教学实训演示等场景都有较高的实用价值，模型中所有部件的装配关系符合实际拆装顺序，也可用于拆装工艺的规划、维修工具的适配设计等工作。
