客车前桥转向悬挂集成结构

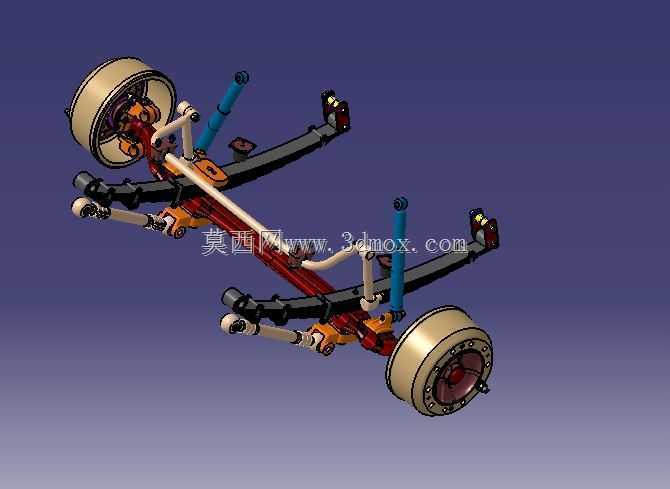

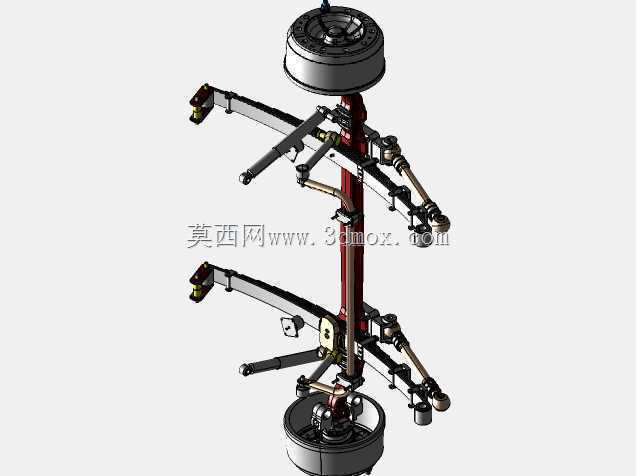

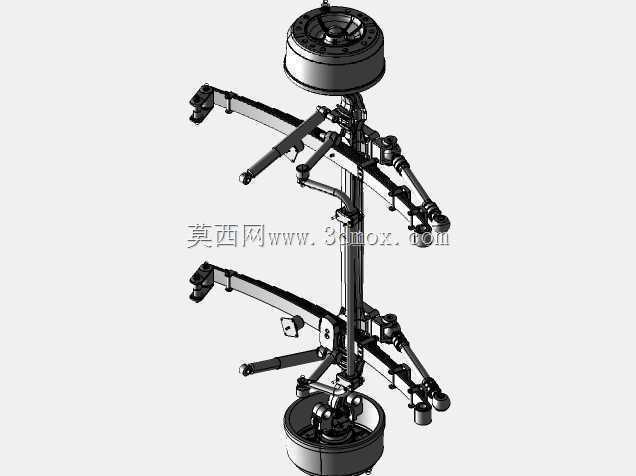

　　这套客车转向桥总成，是公路客运、城市公交类载客车辆前桥承载与转向功能的核心集成部件，日常承担着整车前部载荷传递、行驶方向控制、路面冲击缓冲的多重作用，是客车底盘行驶系统里直接关联行驶安全与乘坐舒适性的关键结构。从结构布局来看，整体以工字形断面的车轴梁为核心承载基体，梁体采用模锻成型工艺，在保证抗弯抗扭强度的前提下尽可能降低自重，适配客车大载客量带来的前轴载荷需求，两端通过主销结构连接转向节，转向节上集成了制动鼓安装法兰、轮毂轴承装配位、转向节臂连接点，轮毂部分采用双列圆锥滚子轴承支撑，既可以承受整车前部的垂直载荷，也能传递制动、转向过程中产生的纵向与侧向力。

　　转向传动部分采用分段式拉杆结构，横拉杆连接左右两侧转向节臂，转向直拉杆预留与转向器摇臂的连接接口，所有拉杆接头都采用球铰结构，内部预留润滑脂注油通道，可在长期运行中定期补充润滑脂，降低球头磨损量，同时球铰的自适应摆动特性可以抵消车桥随钢板弹簧跳动时产生的位移干涉，避免转向卡滞或轮胎异常磨损。悬挂弹性元件采用多片式钢板弹簧结构，钢板弹簧通过U型螺栓固定在车轴梁的弹簧座上，弹簧两端卷耳通过橡胶衬套与车架上的吊耳支架连接，橡胶衬套可以过滤路面传递的高频振动，同时允许弹簧在承载变形时产生小幅转动，避免弹簧片端部出现应力集中断裂的问题。在钢板弹簧与车架纵梁之间，布置了筒式液压减震器，减震器上下连接点都采用橡胶衬套铰接，当车辆经过颠簸路面时，减震器内部液压油通过阀系产生阻尼力，快速衰减钢板弹簧的往复振动，避免车身出现持续的余振，提升乘客的乘坐舒适性，同时也能减少轮胎的跳离地面概率，保证转向操控的稳定性。

　　制动部分采用鼓式制动器结构，制动鼓通过螺栓与轮毂固定连接，随车轮同步转动，制动底板固定在转向节的法兰面上，上面安装了制动蹄、制动凸轮、回位弹簧等部件，当制动气室推杆推动制动臂转动时，凸轮会撑开两侧制动蹄，让摩擦片压紧在制动鼓内圆面上，通过摩擦力实现车轮制动，鼓式制动器的制动力矩大，密封性能好，适配客车大载荷下的制动需求，同时后期维护更换摩擦片的操作也比较便捷。

　　在设计过程中，首先要确定的是主销内倾角、主销后倾角、车轮外倾角、前束值这几个前轮定位参数，这些参数直接影响车辆的直线行驶稳定性、转向回正能力以及轮胎磨损速率，需要结合客车的轴距、前轴载荷、悬架刚度参数反复匹配校核，避免出现行驶跑偏、转向沉重、轮胎偏磨的问题。其次要考虑各部件的运动干涉校核，当车桥随钢板弹簧上下跳动到极限位置、转向轮转到最大转角时，要保证转向拉杆、减震器、制动管路与车架、轮胎之间都留有足够的安全间隙，避免运行过程中出现部件磕碰损坏。安装边界方面，车轴梁上的钢板弹簧安装座中心距需要与车架上的弹簧支架间距严格匹配，钢板弹簧的弧高需要匹配车辆的设计前部高度，保证车辆空载、满载状态下车身高度保持在合理范围；转向直拉杆的长度需要匹配转向器的安装位置，保证转向全程中拉杆的摆动角度不超过球铰的允许摆角范围；减震器的上下安装点距离需要匹配减震器的有效行程，避免弹簧跳动到极限位置时减震器被拉脱或顶死。

　　在实际装车应用中，这类转向桥结构需要定期检查转向拉杆球头的松旷量、钢板弹簧片的断裂情况、减震器的漏油情况以及制动摩擦片的磨损量，这些都是日常维保中的核心检查项，直接关系到车辆的行驶安全。建模过程中，所有铰接位置都按照实际装配关系保留了正确的运动自由度，可直接用于底盘总装的运动干涉校核，也能用于转向系统、悬挂系统的运动仿真分析，帮助设计人员在方案阶段就排查出结构布置的潜在问题，减少后期样车试制阶段的修改工作量。
