剖分式连杆传动连接组件结构设计

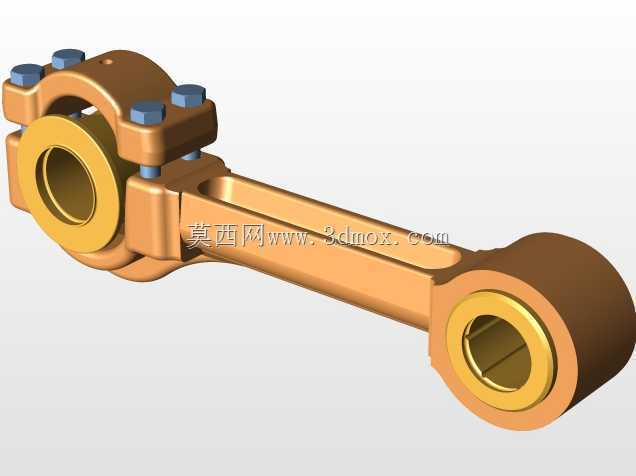

　　这套连杆组件是往复式动力传递系统里的核心受力构件，日常在中小型内燃机、往复式活塞压缩机、冲压设备的曲柄滑块机构中承担动力衔接的核心作用，负责把曲柄的旋转运动转化为活塞或者滑块的往复直线运动，反向工况下也可将直线往复的推力转化为曲轴的旋转扭矩输出。从结构设计来看，大端采用的是剖分式抱轴结构，配套的紧固螺栓组可以在不拆卸曲轴的情况下完成连杆的装配与检修，这种设计在需要定期维护轴瓦的动力设备里实用性极强，大端内侧预留的衬套安装位可以根据工况选配铜基合金轴瓦或者含油衬套，降低转动副的磨损速率，延长整套机构的大修周期。杆身采用的是工字形截面构型，在保证轴向抗拉、抗弯刚度的前提下尽可能降低了构件自身的重量，减少高速往复运动过程中产生的惯性载荷，

　　降低曲轴端的动平衡调校难度，小端为整体式圆环结构，用于和活塞销或者滑块铰接销配合，内侧同样预留了衬套压装的公差带，过盈配合的设计可以避免衬套在交变载荷下出现转动窜动。从安装边界来看，大端剖分面的加工精度直接影响抱合后的同轴度，设计时螺栓预紧力需要按照螺栓等级严格计算，避免预紧力不足导致剖分面在交变冲击载荷下出现开合，或是预紧力过大导致螺栓屈服失效；大端与曲柄销的配合间隙需要根据运行转速、润滑方式调整，间隙过小容易出现润滑不足烧瓦，间隙过大则会产生冲击异响加快配合面磨损。小端与活塞销的配合多采用浮动式设计，工作过程中销可以在连杆小端和活塞销座内缓慢转动，让销的圆周面均匀磨损，提升使用寿命。在实际工程应用中，这类连杆的受力状态十分复杂，

　　做功行程中要承受活塞传递的燃气爆发压力，往复运动过程中要承受自身质量产生的惯性力，同时还要承受杆身摆动产生的横向弯矩，因此建模过程中对各过渡圆角的处理尤为关键，大端与杆身、小端与杆身的连接位置都做了大圆弧过渡，避免应力集中导致的疲劳断裂，杆身表面的粗糙度也有明确要求，减少表面微裂纹萌生的概率。润滑路径的设计也在模型中做了预留，部分工况下会在杆身内部钻通压力油道，将曲轴端的压力润滑油引导至小端衬套位置，保证铰接位置的持续润滑，避免干摩擦。这套结构的尺寸适配需要严格匹配对应机型的曲柄半径、活塞行程以及安装空间，大端的外圆直径不能超出曲轴箱的避让空间，避免运动过程中与缸体或者曲轴平衡块发生运动干涉，

　　杆身的长度公差直接影响发动机的压缩比或者压缩机的行程容积，加工和装配过程中需要严格控制尺寸公差。在做三维建模时，各配合面的形位公差也需要在模型中标注清晰，比如大端孔与小端孔的平行度、两孔中心距的尺寸公差、剖分面的平面度，这些参数直接影响整套机构的装配精度和运行稳定性，若两孔平行度超差，运行过程中会出现活塞偏磨、轴瓦偏载的问题，大幅缩短设备的无故障运行时间。
