双向缓冲阻尼器结构设计方案

项目分类:通用机械零部件 发布时间:2022-01-29 ID:520757
  • 双向缓冲阻尼器结构设计方案

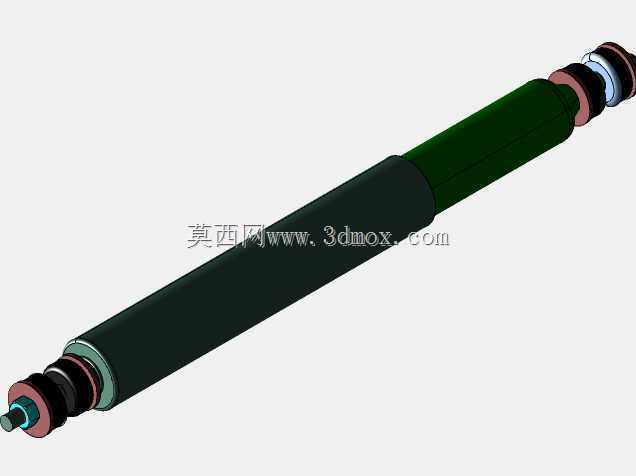

  在各类需要控制运动速度、吸收冲击动能的机械结构场景中,这类长杆式阻尼元件的应用覆盖范围极广,小到自动化产线的直线运动模组末端缓冲,大到工程机械舱门的开合阻尼控制、输送线工件到位缓冲,甚至民用家具的推拉结构阻尼配置,都能见到同结构原理元件的身影。不同于刚性限位件硬碰硬的接触方式,这类阻尼元件通过内部流体的节流效应实现动能的平缓耗散,能有效避免运动部件到位时的刚性撞击,降低结构件的疲劳损伤概率,同时大幅降低设备运行过程中的冲击噪音,改善整体作业环境的声学表现。从结构设计逻辑来看,这款阻尼器采用同轴长筒式布局,主体为等直径的圆柱形储油筒体,两端分别设置伸出的活塞杆结构,可实现双向受力时的阻尼缓冲作用,

  区别于单出杆阻尼器仅能单向提供阻尼力的特性,双出杆结构在需要双向缓冲的往复运动场景中适配性更强,无需额外布置反向缓冲元件即可完成两个运动方向的速度控制与冲击吸收。筒体两端的密封组件采用多叠层密封结构,依次设置导向环、静密封件、动密封件与防尘圈,既可以保证活塞杆往复运动过程中的同轴度,避免活塞杆偏磨导致的密封失效,也能阻挡外界粉尘、切削液等杂质进入筒体内部,防止内部节流孔堵塞或者密封件被硬质颗粒划伤,延长元件的实际使用寿命。两端的连接端头采用外螺纹加锁紧螺母的结构形式,安装时可根据实际安装间距灵活调整旋入深度,适配不同的安装孔距公差,降低对配套安装结构的加工精度要求,安装完成后通过锁紧螺母锁死即可防止使用过程中连接松动。

  从安装边界来看,这款阻尼器的主体筒体为等直径圆柱结构,安装时需要预留的径向空间仅需略大于筒体外径即可,轴向安装空间需要匹配活塞杆完全伸出时的总长度,同时预留不小于活塞杆最大行程的压缩余量,避免运动过程中阻尼器被刚性顶死导致结构损坏。在实际选型匹配过程中,需要根据运动部件的总质量、运动到位速度、需要的缓冲行程来匹配对应的阻尼力参数,这款阻尼器的内部节流结构采用固定节流孔搭配阻尼油腔的设计,阻尼力会随着活塞杆运动速度的提升而增大,能够自适应不同冲击强度的缓冲需求,当运动速度较低时阻尼力较小,不会阻碍部件的正常运动,当高速冲击时阻尼力快速上升,平缓吸收冲击动能,让运动部件平稳减速到停止位置。不同于橡胶缓冲垫这类弹性缓冲元件存在反弹的问题,

  流体阻尼结构可以将冲击动能直接转化为热能耗散,不会出现缓冲后的反弹现象,在需要精准定位的工位场景中,这种特性能够有效提升工件的到位精度,减少二次定位的调整步骤。在结构细节处理上,活塞杆表面做了硬化处理,表面粗糙度控制在极低水平,能够降低动密封件的磨损速度,筒体外部采用深色防腐涂层,可适应多粉尘、轻度腐蚀的工业作业环境,两端的连接端头采用标准螺纹规格,能够和市面上通用的安装支座直接适配,无需单独定制连接配件,降低设备的整体装配成本。在日常维护层面,这类密封式阻尼器属于免维护元件,出厂时已经预充好阻尼介质,使用过程中无需额外补充油液,只需要定期检查活塞杆表面是否有硬质附着物、密封件是否有渗漏痕迹即可,正常工况下的使用寿命远高于常规的弹性缓冲元件。在三维建模过程中,这款模型严格按照实际加工尺寸进行1:1还原,所有密封槽、螺纹段、导向段的尺寸都符合机械加工的公差要求,可直接用于设备装配的干涉检查、安装空间校核,也可作为阻尼元件选型阶段的结构参考,帮助设计人员快速完成整体设备的布局设计,减少重复建模的工作量。建模过程中对内部的节流结构、密封组件都做了分层建模,可单独拆分查看各部分的配合关系,方便设计人员理解阻尼器的工作原理,也可作为同类型元件结构优化的参考基础。
