车辆格栅式车身防护承载板结构设计

　　在商用车、特种作业车辆以及部分改装乘用车辆的车身结构设计中，格栅式防护承载板是兼顾通风散热、异物阻隔与结构承载的常用构件，这类构件常布置在车身前部进气区域、侧部散热通风格栅位置、或是工程车辆的下部防护区域，既要满足气流通过的需求，为后方的散热总成、动力舱部件提供足够的通流面积，又要阻挡行驶过程中飞溅的碎石、路面杂物撞击内部脆弱部件，同时还要承担一定的结构支撑作用，匹配车身外覆盖件的安装定位需求。

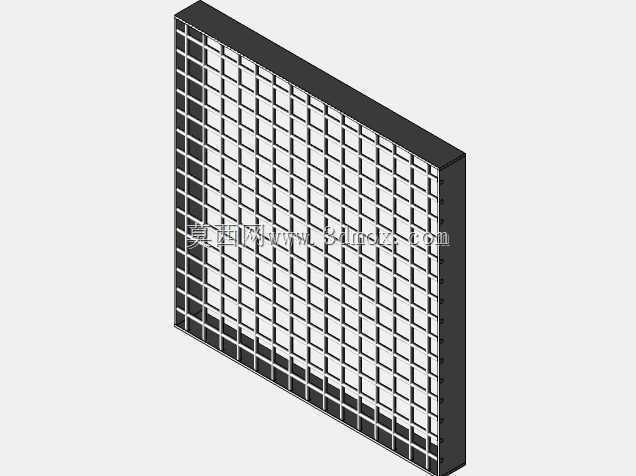

　　这款格栅式车身板采用等间距方格网格的结构形式，网格筋条采用等厚度设计，整体为矩形平板结构，背部带有一圈加厚的安装边框，边框上预留对应车身安装位的固定孔位，可直接通过螺栓连接与车身骨架实现刚性固定，无需额外设计转接支架，减少装配环节的零件数量。设计过程中首先需要匹配安装位置的边界尺寸，确认整体长宽尺寸与车身预留的安装开口完全契合，边框的宽度需要覆盖安装接缝，避免出现缝隙漏入杂物或是影响外观平整度；筋条的宽度与厚度经过受力校核，在车辆高速行驶时承受风阻载荷、碎石冲击载荷的工况下，不会出现筋条变形、断裂的问题，同时网格的开孔尺寸经过测算，既保证足够的通风面积满足散热需求，又能阻挡直径大于网格孔径的杂物进入车身内部，避免损伤散热器、管路等部件。

　　从结构设计逻辑来看，这类格栅板采用一体化的结构形式，筋条与边框为同材质整体成型，不存在拼接焊缝带来的应力集中问题，长期在车辆振动、温差变化的工况下使用，不会出现拼接位置开裂、脱焊的失效问题。网格的排布采用均匀等距的方式，既保证外观的规整性，也让整个板面的受力分布更加均匀，局部受到冲击时载荷可以通过相邻的筋条快速分散到整个边框结构，传递到车身骨架上，避免局部应力过大造成破损。安装边框的厚度大于网格筋条的厚度，一方面提升安装位置的结构强度，保证螺栓连接的紧固力不会长期使用后出现松动，另一方面边框的凸起结构可以在安装时起到定位作用，装配时直接将边框卡入车身预留的安装槽内，即可快速完成定位，提升装配效率。

　　在实际应用场景中，这类格栅板如果布置在车身前部，主要配合散热系统使用，通流面积的计算需要匹配散热总成的风量需求，网格的通风率控制在合理区间，既不能因为开孔过小导致通风不足引发散热效率下降，也不能因为开孔过大失去异物防护的作用；如果布置在车身侧部的通风位置，还需要兼顾一定的美观性，网格的规整度直接影响车身外观的视觉效果，筋条的表面处理可以匹配车身的整体涂装工艺，保证与周边覆盖件的色泽一致；如果用于工程车辆的下部防护，还需要额外校核结构的抗冲击性能，在承受低速碰撞、路面凸起物刮擦的时候，能够起到防护作用，避免损伤车身下部的管线、油箱等关键部件。

　　设计建模过程中，首先确定整体的外轮廓尺寸，根据车身安装位的边界锁定长宽参数，再根据防护等级要求确定网格的孔径大小，推算筋条的间距与厚度，之后生成背部的安装边框，确定边框的宽度、厚度以及安装孔的位置与孔径，所有的安装孔位需要与车身骨架上的预装孔位完全同轴，避免装配时出现孔位错位无法安装的问题。筋条的连接处采用小圆角过渡，避免直角位置的应力集中，提升结构的抗疲劳性能，在车辆长期行驶的振动工况下，减少应力集中带来的开裂风险。整体结构的重量经过优化，在满足强度、刚度要求的前提下，尽可能减小筋条的厚度，降低构件的自重，符合车辆轻量化设计的趋势，不会给车身增加额外的负载。
