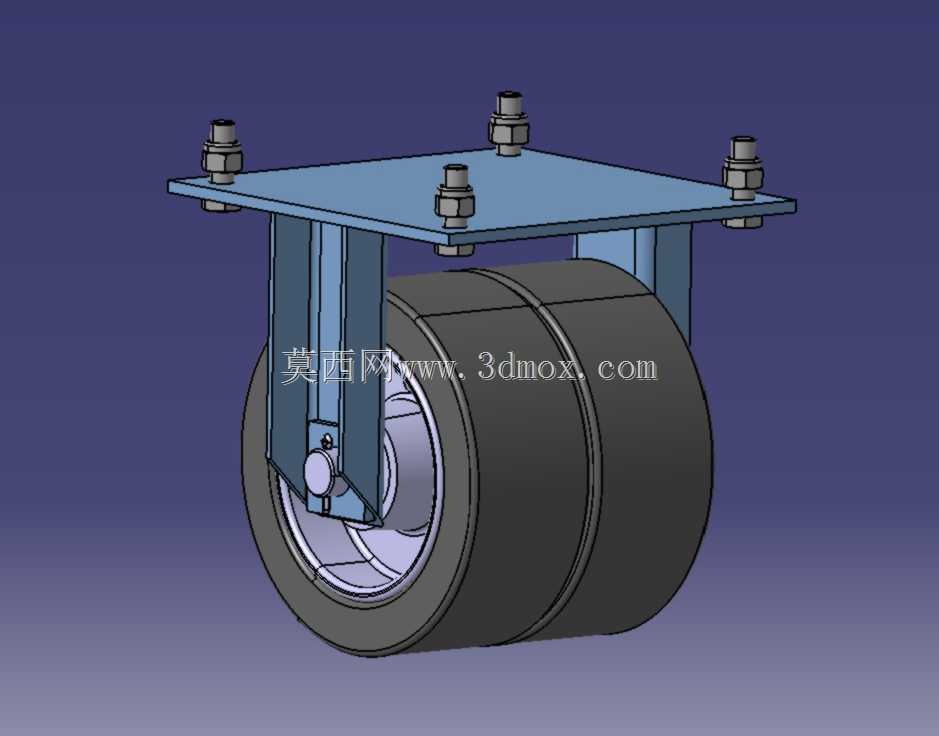

重载型悬挂式装卸车行走轮组结构

　　该轮组结构主要面向厂区内短距离重载搬运装卸车辆的行走承载场景，常见于车间内部工位间物料转运的手动液压装卸车、电动托盘装卸车的从动轮端，也可适配部分固定式重载移运工装的底部行走单元，核心作用是承担设备及承载物料的垂直载荷，同时在设备推行过程中提供平稳的滚动支撑，降低移动过程中的摩擦阻力。从结构设计逻辑来看，该轮组采用顶部平板安装的悬挂式布局，区别于传统直接固定在车架底部的刚性脚轮，两侧设置的立式支撑臂预留了一定的形变缓冲空间，当轮组经过车间地面的焊缝、微小凸起或者凹陷区域时，支撑臂可通过微小的弹性形变吸收部分冲击载荷，避免刚性冲击直接传递到车架上方的承载结构，减少承载物料因颠簸出现的移位、磕碰风险，

　　同时也能降低轮体本身受到的瞬时冲击载荷，延长轮面的使用寿命。轮体采用双轮并排的布局设计，单轮宽度尺寸经过载荷核算，双轮组合后可将垂直载荷均匀分散到两个轮体的接触面上，在同等轮径的前提下，相比单轮结构可提升约40%的额定承载能力，同时双轮接触地面的横向宽度更大，设备行走过程中的横向稳定性更好，尤其是在带载转向时，可有效降低侧倾风险。顶部安装平板采用方形钢板加工，四个角位预留了螺栓安装孔，安装孔的位置尺寸匹配常规装卸车车架底部的安装孔位标准，安装时无需对车架进行额外的打孔加工，直接通过螺栓锁紧即可完成固定，安装边界适配性较强，可兼容多数额定载荷在2-3吨区间的手动、电动装卸车的轮组替换需求。轮体材质采用高耐磨聚氨酯包胶结构，

　　内部为铸铁轮芯提供足够的结构刚性，外层聚氨酯材质硬度控制在邵氏90A左右，既具备足够的承载能力，又能在行走过程中提供一定的抓地力，同时不会对环氧地坪、硬化水泥地面造成压痕或者划伤，适配车间内部的多数地面工况。轮体与支撑臂之间采用深沟球轴承作为转动支撑，轴承两侧设置有防尘密封圈，可阻挡车间内的粉尘、碎屑进入轴承滚道内部，减少轴承的磨损，降低日常维护的频次。支撑臂与顶部安装板之间采用焊接连接，焊缝位置经过应力释放处理，避免长期承载后出现焊缝开裂的问题，支撑臂下端的轮轴固定位置设置有防松卡簧，防止轮轴在长期震动过程中出现窜动脱落。在实际选型应用中，该轮组的安装高度需匹配车架的离地间隙设计，顶部平板的尺寸为180mm180mm，

　　安装孔中心距为150mm150mm，适配M12规格的安装螺栓，轮体直径为150mm，单轮宽度为50mm，整体安装完成后总高度为210mm，选型时需确认车架底部的安装空间是否满足该尺寸边界，避免出现安装后离地间隙不足或者轮体与车架其他部件产生运动干涉的问题。设计过程中针对轮组的载荷分布做了有限元校核，在额定3吨载荷下，顶部安装板的最大形变小于0.2mm，支撑臂的最大应力小于材料屈服强度的60%，具备足够的安全冗余，可满足长期重载使用的结构强度要求。轮组的转动阻力经过优化，轴承预紧力调整到合理区间，空载状态下推行阻力小于15N，带载状态下推行阻力也控制在合理范围内，可有效降低操作人员的劳动强度。
