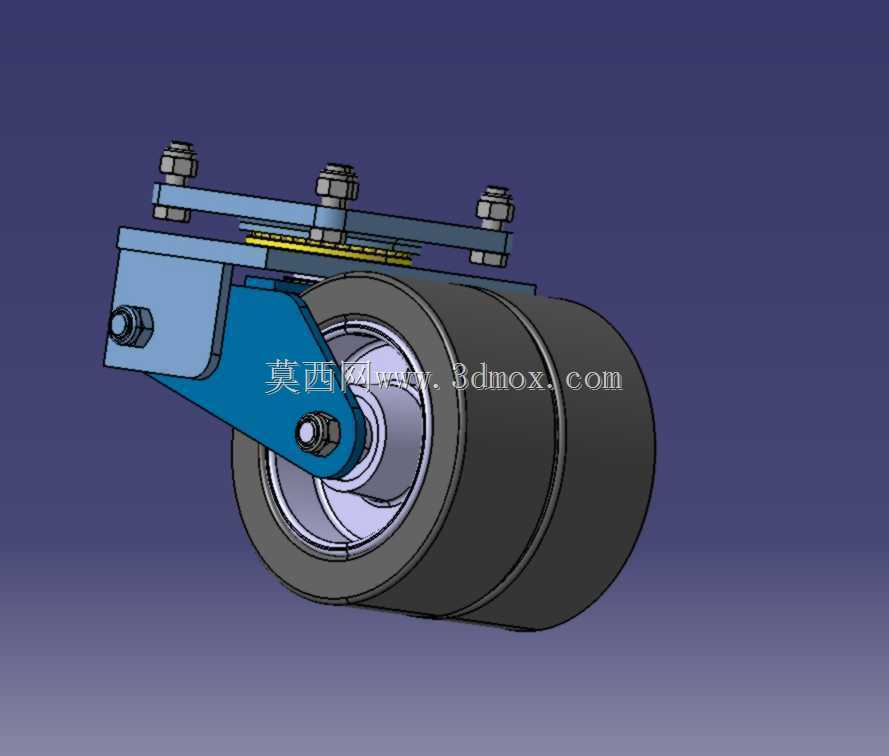

装卸设备用摆臂式承重行走轮结构

　　这款摆臂式承重行走轮，主要面向仓储装卸、厂区短途转运类设备的行走端配套设计，常见于手动装卸车、小型电动搬运设备、可移动工装架的底部支撑与行走单元，区别于普通固定式脚轮，其带摆臂的安装结构可适配不平整地面的小幅起伏，避免轮组悬空导致的承重偏载问题。从结构组成来看，轮体采用橡胶外层包裹金属轮毂的设计，橡胶层厚度足够应对厂区常见的碎石、焊缝凸起等地面障碍，同时能缓冲行走过程中的震动，减少设备上部承载货物的磕碰风险；金属轮毂内置转动副，转动间隙控制在合理范围，避免行走过程中出现轮体晃动的问题。上部安装座采用钢板折弯焊接成型，预留三个螺栓安装位，可直接通过螺栓固定在设备底部的安装梁上，安装座与摆臂之间通过铰接轴连接，铰接位置配置耐磨衬套，

　　长期摆动过程中可减少铰接孔的磨损，延长轮组整体使用寿命。摆臂为折弯成型的钢板结构，造型做了斜向加强处理，在承受垂直方向载荷时可将力均匀分散到铰接点与安装座位置，避免应力集中导致的摆臂变形；摆臂与安装座之间预留了足够的摆动间隙，允许轮组在垂直方向有一定的上下浮动量，当地面出现高度差时，轮体可始终贴合地面，保证设备行走过程中的稳定性，不会出现单个轮组悬空导致的设备倾斜。从安装边界来看，安装座的三个螺栓孔采用等距排布，适配常见的40mm、50mm规格的设备底部方管安装，安装时无需额外打孔，可直接适配现有多数小型装卸设备的底部安装尺寸；轮体直径适配常规的100-150mm行走轮规格，整体安装完成后，设备底部离地间隙可控制在合理范围，

　　既不会因为间隙过小导致设备底部磕碰地面凸起，也不会因为间隙过大导致设备重心过高影响稳定性。实际应用场景中，这类轮组多用于需要频繁在厂区硬化路面、仓库环氧地坪之间移动的装卸设备，相比普通定向脚轮，其摆臂结构可抵消地面的小幅不平整，在经过车间门口的坡度、地面伸缩缝时，轮体不会出现卡滞，推动设备时的阻力更小；相比万向脚轮，这款轮组为定向行走结构，搭配设备前端的万向轮使用时，可保证设备直线行走的稳定性，不会出现行走跑偏的问题。设计过程中，轮体的橡胶硬度控制在邵氏70度左右，既保证足够的承重能力，又有合适的弹性缓冲，不会因为硬度过高导致行走时震动过大，也不会因为硬度过低导致轮体变形过大增加行走阻力；铰接位置的销轴采用调质处理的45号钢加工，

　　表面做发黑防锈处理，配合铜基石墨耐磨衬套，无需频繁加注润滑油即可保证长期摆动的顺畅性，适合厂区多尘、少维护的使用环境。安装座的板材厚度选用5mm热轧钢板，焊接后做去应力处理，避免长期承重出现安装座变形；摆臂板材厚度选用6mm钢板，折弯处做圆角过渡，减少应力集中，在承受额定载荷时，摆臂的变形量控制在0.5mm以内，不会出现蹭轮或者卡滞的问题。轮体与摆臂的连接位置采用螺栓加防松螺母的固定方式，螺栓拧紧后配装开口销防松，避免设备行走过程中螺栓松动导致轮体脱落；安装座与设备底部的连接螺栓采用8.8级高强度螺栓，配合防松垫圈，可承受设备移动过程中的启动、制动冲击力，不会出现连接松动的问题。
