长条形双色车辆尾灯结构设计方案

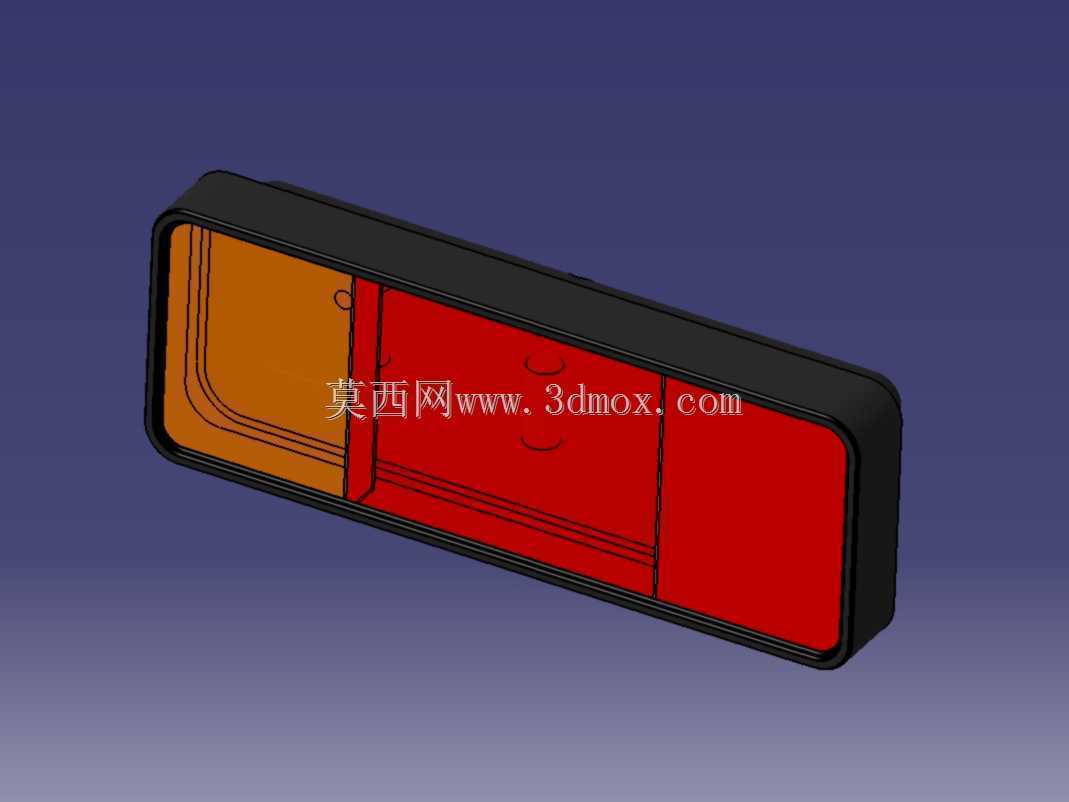

　　这款长条形双色尾灯的设计，首先要匹配商用车侧围、挂车尾部或者特种作业车辆后部的安装空间，这类车型的尾部安装面通常是平整的钣金面，预留的安装位多为横向长槽结构，因此整体采用窄长型的外轮廓设计，外壳边缘做了小R角过渡，既可以避免安装时与钣金棱边发生干涉，也能降低车辆行驶过程中气流冲击产生的风噪，同时减少边角处的应力集中，提升长期颠簸工况下的结构耐用性。从功能分区来看，模型里的橙色区域对应转向信号功能，红色区域对应行车示宽与制动信号功能，两个功能区在壳体内部做了隔断筋设计，避免不同颜色的光线发生串扰，保证信号传递的清晰度，符合道路车辆外部照明的信号识别要求。外壳采用黑色硬质包覆结构，一方面是作为内部透镜、灯板、密封结构的承载基体，

　　安装耳位隐藏在壳体背部的边缘位置，不会破坏正面的外观整体性，安装时可以通过背部的卡扣或者螺栓孔直接固定在车身钣金上，安装边界的公差预留控制在0.5mm以内，能够适配多数量产车型的尾灯安装位尺寸，不需要额外对车身钣金做改制。设计过程中首先考虑的是密封性能，壳体与灯罩的配合面做了一圈密封胶槽，装配时可以填充发泡密封胶条，满足IP67级别的防护要求，能够应对雨天行车、高压水枪冲洗等工况，避免水汽进入壳体内部造成电路短路或者透镜起雾影响照明效果。透镜部分的曲面做了微结构光学处理，橙色转向区域的透镜纹路侧重光线的侧向扩散，保证车辆侧方的行人和其他交通参与者能够清晰识别转向信号，红色制动区域的透镜纹路兼顾正面远距离识别和一定角度的侧向可视性，

　　制动时的光线亮度能够满足百米外的识别要求。内部的灯板安装位预留了通用的PCB板安装柱，既可以适配传统的卤素灯座结构，也可以直接更换为LED灯板，不需要修改外壳的主体结构，能够覆盖不同配置车型的成本需求，降低配套生产的开模成本。壳体的壁厚设计均匀控制在2.5mm，采用注塑工艺生产时可以避免出现缩痕、翘曲等成型缺陷，背部的散热筋结构顺着车身行驶的气流方向布置，当车辆行驶时气流可以顺着筋条快速带走灯组工作产生的热量，延长内部发光元件的使用寿命。在安装适配性上，这款尾灯的整体厚度控制在较薄的区间，不会突出车身外轮廓过多，避免车辆在狭窄路段会车、装卸货物时发生刮碰损坏，外边缘的黑色包边高出灯罩表面1mm左右，即使发生轻微的刮蹭，

　　也首先接触包边结构，不会直接刮花透明灯罩影响光线输出。从实际应用场景来看，这款结构不仅可以用在常规货运车辆的尾部，也可以适配工程作业车辆、房车、拖挂式设备的后部信号提示，不同场景下只需要调整内部灯珠的功率和接线定义，不需要修改外部的安装结构，通用性较强。设计时还考虑了维修便利性，灯罩与壳体采用可拆卸的卡扣配合加密封胶的结构，当内部发光元件出现故障时，可以撬开卡扣更换内部元件，不需要整体更换整个尾灯总成，降低后期的使用维护成本。另外，双色分区的比例经过反复调整，橙色转向区域的长度占整体长度的三分之一，红色区域占三分之二，既符合相关标准中对转向信号灯具的可视面积要求，也让整体外观比例更协调，不会出现功能区大小失衡的视觉感受。壳体背部的接线孔位置做了防水接头的安装位，配套的橡胶防水套可以卡紧接线外皮，避免接线处渗水，同时对引出的线路起到防弯折保护作用，降低车辆行驶过程中线路反复震动断裂的风险。
