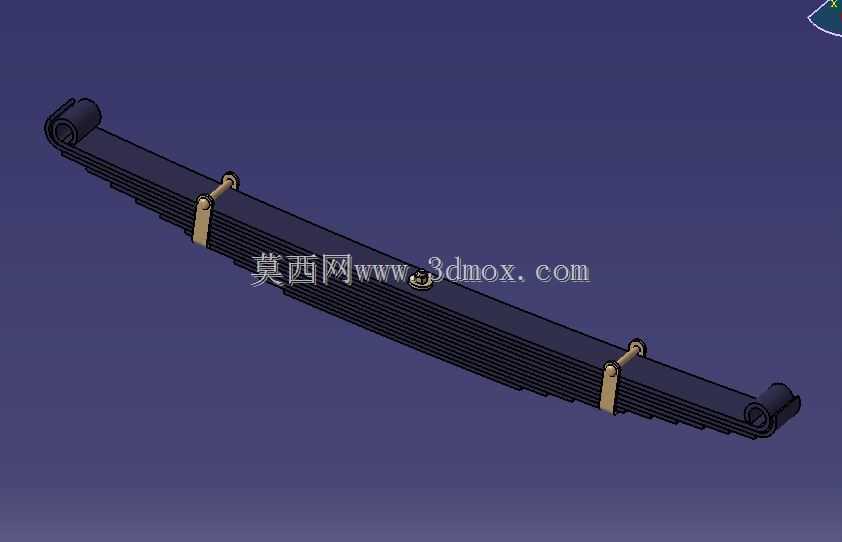

商用车悬架用多片式钢板弹簧结构

　　在商用车底盘悬架系统的设计选型中，钢板弹簧是承担承重、缓冲、导向多重功能的核心弹性部件，这套多片叠合式的板簧结构，主要适配轻中型载货汽车、客运中巴以及低速工程作业车辆的非独立悬架配置，区别于单片式抛物线板簧，多片等强度叠合结构的抗过载能力更强，更适配国内复杂路况下的重载使用需求。从实际装车场景来看，这类板簧通常纵向布置在车辆前后桥与车架之间，两端卷耳结构分别通过销轴与车架支架、吊耳连接，中部通过U型螺栓紧固在车桥桥壳上方，当车辆行驶经过颠簸路面时，各片钢板通过相互间的滑动摩擦产生阻尼，配合减震器快速衰减路面传递的振动，既能够承载车架及上装的全部垂直载荷，也能传递纵向驱动力、制动力以及横向侧向力，同时还可以约束车桥的运动轨迹，起到悬架导向机构的作用，不需要额外设置独立的导向杆件，整体结构简单可靠，维护成本极低，是目前商用载货车辆悬架配置中应用占比最高的弹性元件方案。

　　从结构设计思路来看，这套板簧采用不等长的合金弹簧钢片叠合组装，各片钢片的曲率半径按照装配预应力要求逐片匹配，组装后最长的主片两端加工成卷耳结构，内部镶嵌耐磨衬套，减少销轴连接位置的转动磨损，各片钢片之间通过中部的中心螺栓定位对齐，防止片间发生横向错位，同时在板簧长度方向的四分之一、四分之三位置设置金属卡箍，将相邻钢片束紧，避免车辆回弹过程中各片钢片发生横向窜动、主片过载折断的问题，卡箍与钢片之间预留合理间隙，保证板簧受压变形时各片可以正常相对滑动，不会出现卡滞问题。设计过程中需要重点核算各片钢片的应力分布，按照等强度梁的设计逻辑匹配各片的长度与厚度，保证板簧在最大动载荷工况下，各片的应力值趋近一致，避免单片应力集中导致的早期断裂问题，同时要合理设置片间预应力，主片预留适当的负预应力，副片预留正预应力，抵消车辆行驶过程中主片承受的额外弯曲、扭转载荷，延长整体使用寿命。

　　从安装边界与尺寸匹配角度来说，这类板簧的伸直长度、弧高、卷耳内径、中心螺栓位置尺寸都需要和对应车型的悬架硬点完全匹配，两端卷耳的中心距在自由状态下需要匹配车架支架的安装孔距，装配到车桥后，板簧的静弧高要满足车辆设计的满载姿态要求，避免出现车身过高或过低的问题。卷耳的孔径需要匹配对应规格的连接销轴，衬套的内外径公差要控制在合理范围，既保证转动灵活，又不会出现过大的旷量。中部U型螺栓的安装跨距要适配车桥桥壳的截面宽度，板簧的总厚度要匹配U型螺栓的有效夹紧长度，保证夹紧力矩达到设计要求，不会出现行驶过程中松动移位的问题。片间的摩擦系数是设计中需要重点控制的参数，通常会在各片钢片之间涂抹石墨润滑脂，减少片间磨损，同时调整阻尼特性，避免摩擦过大导致的悬架过硬、冲击感过强的问题，也防止摩擦过小导致振动衰减不足、车辆行驶颠簸感明显的问题。

　　在实际三维建模过程中，需要准确还原每一片钢片的曲率、厚度、长度参数，还原卷耳的成型结构、中心螺栓的连接结构、卡箍的束紧结构，保证各零件的装配关系完全符合实际装车状态，建模时要注意各片钢片在自由状态与装配状态下的曲率变化，准确模拟装配预应力对应的形状变化，为后续的有限元强度校核、悬架运动学仿真提供准确的数模基础。这类板簧的数模可以直接用于底盘总装的干涉校核，验证悬架跳动过程中板簧与车架、转向拉杆、制动管路等周边部件的安全间隙，也可以用于板簧生产工艺的工装设计，验证卷耳成型、片间组装、卡箍铆接等工序的工艺可行性，减少新品开发过程中的试错成本。
