双柱式螺栓连接紧固支撑组件结构

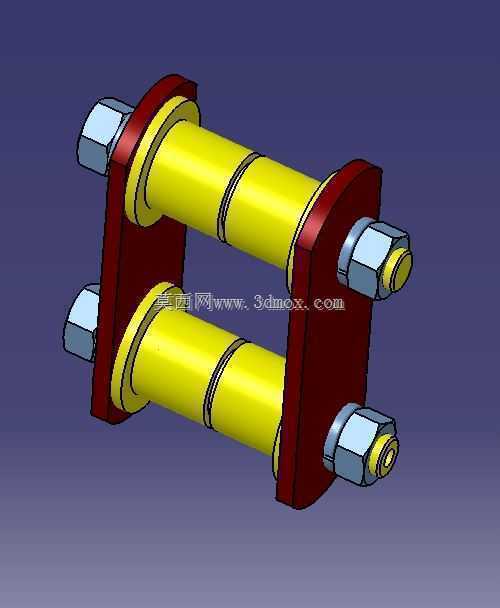

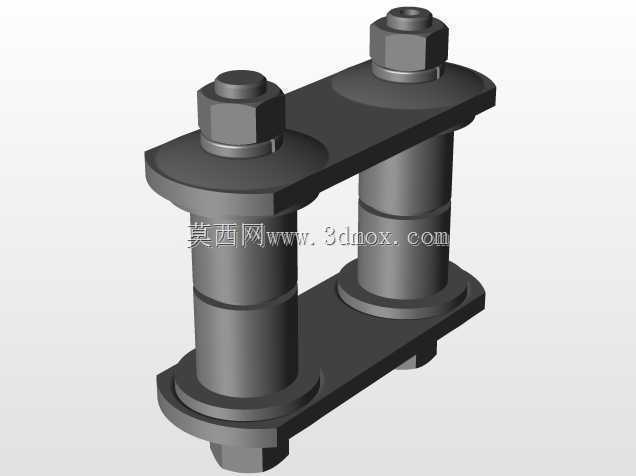

　　这类双柱式螺栓连接的支撑紧固结构，常出现在需要平行双轴定位、同时提供稳定夹持力的机械装配场景中，比如小型流体管路的并排固定、轻型传动机构的轴端限位、或是车载附属部件的安装支架上，尤其在空间紧凑、需要同时保证两个平行部件同轴度与连接强度的工位上，这类结构的适配性远高于单螺栓悬臂式固定方案。从实际使用逻辑来看，这套组件的核心作用是通过两侧的立式支撑板，配合贯穿的两根柱体与两端的锁紧螺母，形成一个刚性的矩形框架结构，既可以为穿装在柱体上的回转类零件提供转动支撑，也可以作为间隔垫块使用，将两个被连接件保持固定的间距，避免受压后出现间距偏移。

　　设计层面上，两侧的支撑板采用了等厚的矩形板材加工，板件上开设的两个通孔同轴度公差控制在IT7级以内，保证两根柱体穿装后保持绝对平行，不会出现别卡问题；柱体两端加工有外螺纹，螺纹段长度预留了足够的调节余量，可适配不同厚度的被夹持件，螺母与支撑板之间加装的平垫能够分散锁紧压力，避免螺母压痕损伤板件表面，同时也能在长期受振环境下降低螺母松脱的概率。柱体中段的环形槽结构，是为了配合轴用挡圈或是密封件安装预留的定位位，当柱体上需要套装衬套、滚轮或是流体管路接头时，环形槽可以装入弹性挡圈实现轴向定位，防止套装零件在工作过程中沿柱体轴向窜动。

　　从安装边界来看，这套组件的整体宽度由两根柱体的中心距决定，实际选型时需要根据被支撑部件的外径调整中心距参数，保证套装零件转动时不会出现相互干涉；组件的总长度可通过螺母的锁紧位置微调，适配不同的安装空间深度，安装时仅需要在两侧支撑板的对应位置预留螺栓过孔，或是直接将支撑板贴合在安装基准面上锁紧即可，不需要额外加工复杂的定位槽，装配难度低，后期维护拆卸也十分方便。在受力表现上，双柱的对称布局让整个组件的抗侧弯能力比单柱结构提升40%以上，当承受垂直于柱体方向的径向载荷时，两根柱体可以均匀分担载荷，避免单柱结构容易出现的根部断裂问题，同时两端对锁的螺母结构让整个组件的预紧力可以精准控制，不会出现单侧锁紧导致的板件倾斜问题。

　　针对不同的使用场景，这套结构的材质也可以灵活调整，在普通的室内设备装配场景下，柱体采用45号钢调质处理即可满足强度要求，支撑板采用Q235板材切割加工，表面做发黑防锈处理；如果是用在食品加工、酒水生产类的设备上，所有零件都可以更换为304不锈钢材质，满足卫生级防腐要求；如果是用在有轻量化需求的车载或是航空附属设备上，柱体可以采用高强度铝合金加工，表面做硬质阳极氧化处理，在保证强度的前提下降低整体重量。实际装配过程中需要注意，两端螺母锁紧时要采用对角交替锁紧的方式，避免单侧锁紧力过大导致板件倾斜、柱体弯曲，锁紧完成后需要检测两根柱体的平行度误差，保证误差值在0.02mm以内，避免后续套装零件出现转动卡滞的问题。另外柱体与支撑板通孔之间采用间隙配合，配合间隙控制在0.02-0.05mm之间，既保证装配顺畅，也不会因为间隙过大导致柱体出现晃动，影响整体支撑精度。
