卡车发动机排气系统管路结构

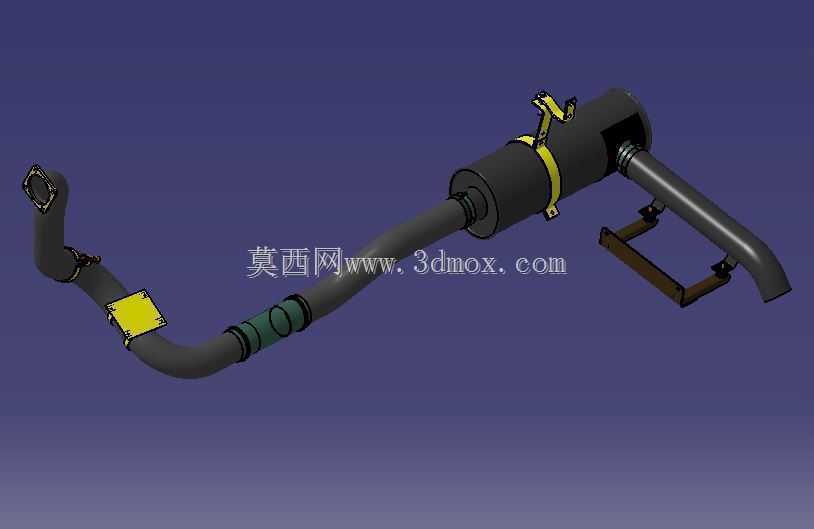

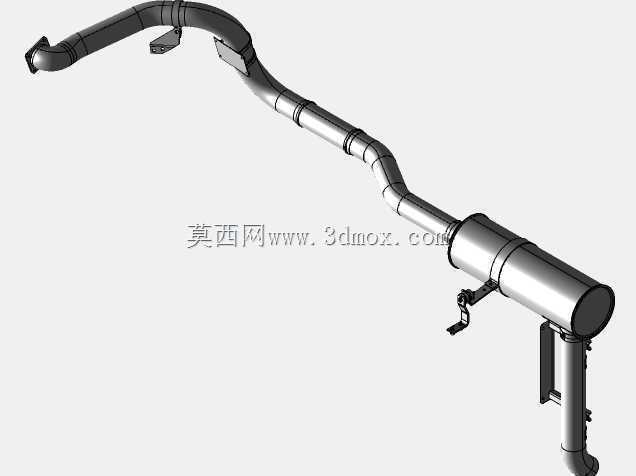

　　这套排气结构针对GAZ系列卡车的动力舱布局做了适配，核心作用是将发动机做功后排出的高温废气有序引导至车尾方向排放，同时串联消音单元降低排气噪声，匹配整车排放路径的布置要求。从结构组成来看，整套系统包含弯段进气连接管、主消音筒体、中段排气硬管、多组固定抱箍与安装支架几个核心部分，进气端的异形弯管直接对接发动机排气歧管出口，弯管角度完全避让了发动机周边的冷却管路、线束与悬置结构，避免车辆运行过程中出现运动干涉。弯管与中段硬管的连接位置设置了柔性密封环，能够吸收发动机运行时产生的振动位移，防止长期颠簸工况下管路接口出现开裂漏气问题，密封环的压紧量在建模时预留了合理的装配公差，保证现场安装时不需要额外修配即可完成对接。

　　主消音筒体采用卧式布置，通过两组带橡胶减震垫的抱箍固定在车架纵梁侧面，抱箍的安装孔位完全匹配车架上的预留安装点，安装时不需要在车架上额外打孔，降低了改装与装配的工作量。筒体尾部连接的平直排气硬管通过独立的L型支架固定在车架下方，支架上设置了长条形调节孔，能够适配不同批次车架的安装孔位误差，保证管路装配的同轴度。设计过程中充分考虑了底盘的通过性要求，整套排气系统的最低点比车架纵梁下平面高出35mm，避免车辆在非铺装路面行驶时被路面凸起剐蹭损坏。所有管路的弯折半径都做了校核，既保证排气背压处于发动机标定的合理区间，不会因为管路弯折过急导致排气阻力过大影响发动机动力输出，又尽可能压缩了管路占用的横向空间，给旁边布置的燃油管、

　　制动管路留出足够的安全间隙。固定支架的厚度根据不同位置的承重做了区分，消音器位置的主支架采用3mm厚的冷轧钢板冲压成型，表面做了防锈处理，能够承受消音器本身的重量以及车辆行驶时的冲击载荷，管路中间位置的辅助支架采用2mm厚的板材即可满足固定需求，兼顾结构强度与轻量化要求。进气端弯管上预留了氧传感器的安装座，安装座的螺纹规格与角度完全匹配传感器的装配要求，不需要后期重新焊接改造。整套结构的安装顺序遵循从发动机端往车尾端逐步装配的逻辑，先对接进气弯管与排气歧管，再依次固定消音器筒体、中段管路，最后锁紧所有抱箍与支架螺栓，装配过程中所有连接点都预留了工具操作空间，普通套筒扳手即可完成全部安装作业，不需要特殊工装。针对卡车常年在多尘、颠簸、温差大的工况下运行的特点，所有金属部件的连接位置都做了防松设计，螺栓搭配弹簧垫圈与防松螺母，避免长期振动后螺栓松脱导致管路移位。管路内壁做了光滑过渡处理，减少废气流动时的紊流产生，进一步降低排气阻力与气流噪声。
