车载200L油气储运卧式罐体结构

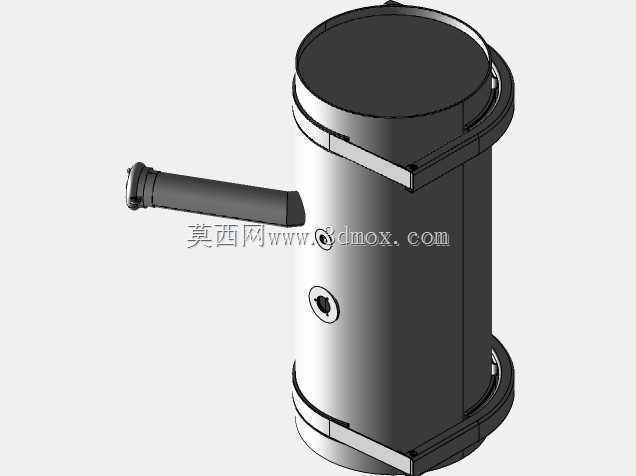

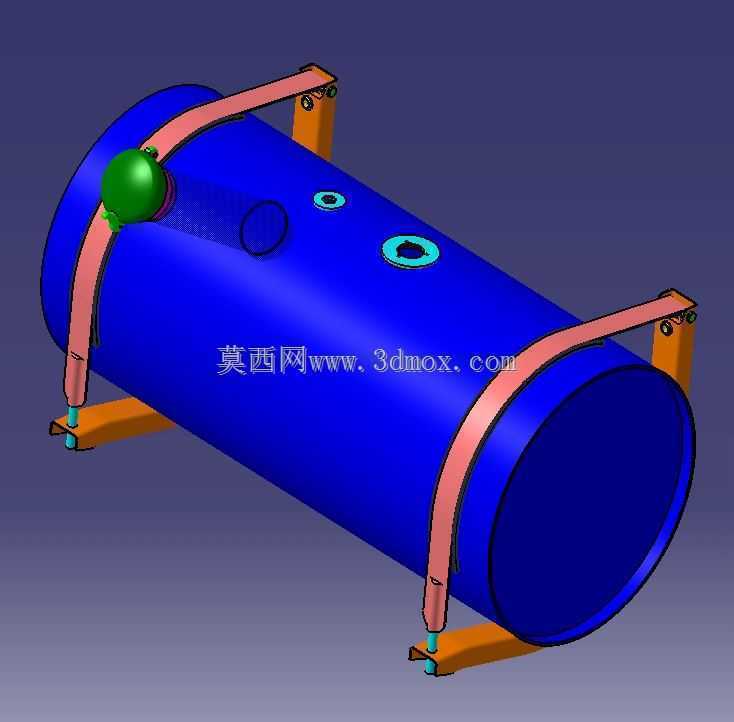

　　这款卧式储运罐体主要适配小型货运车辆的油气搭载需求，在短途油气转运、野外作业临时供油供气场景中承担介质存储功能，区别于大型固定式储油罐，该结构针对车载安装的振动工况、空间边界做了针对性适配。从实际使用场景来看，这类200L容积的罐体常配套小型工程作业车辆、农用改装车辆使用，可同时兼容轻质燃油与低压天然气的存储需求，罐体上预留的不同口径接口分别承担介质加注、输出、液位/压力检测、安全泄压的功能，顶部的绿色球形部件为集成式安全附件组，将溢流阀、紧急切断阀的安装位做了集成设计，减少罐体表面的开孔数量，降低长期车载振动下的密封失效风险。

　　设计过程中首先围绕车载安装的边界条件做约束，罐体主体采用等直径圆筒结构，两端采用标准椭圆封头，相比平封头结构能在相同壁厚下承受更高的内压，同时降低车辆行驶过程中介质晃动对罐体端部的冲击载荷。固定结构采用两组环抱式绑带配合底部支撑脚的形式，绑带与罐体接触面预留了缓冲垫安装位，可填充耐油橡胶垫抵消路面颠簸带来的刚性摩擦，避免罐体表面防腐层在长期振动下磨损脱落；底部支撑脚的开孔位置完全匹配常规轻卡底盘的改装安装孔位，不需要对底盘做额外打孔焊接即可完成固定，降低改装作业的工作量。

　　从功能特性来看，罐体表面的三个不同口径法兰接口分别对应不同功能：靠近封头位置的大口径接口为加注口，可匹配常规加油枪的加注速率，中部的两个小口径接口分别为介质输出口与传感器安装位，输出口位置略高于罐体底部最低处，可避免沉积在罐底的杂质进入输出管路造成下游器件堵塞。绑带的连接端采用铰接式固定结构，当罐体因环境温度变化产生热胀冷缩形变时，绑带可通过铰接端的微小转动释放应力，避免绑带长期受交变应力出现断裂失效。

　　安装边界方面，罐体整体长度控制在适配轻卡车架内侧安装的尺寸范围内，直径尺寸满足车辆侧方防护装置的安装要求，不会超出车辆法定宽度边界；支撑脚的高度设计预留了底盘线束、管路的穿越空间，安装时不需要改动原车的制动管路与线束走向，顶部附件的最高点距离罐体底部的高度满足车辆限高要求，不会在常规道路通行时出现超高问题。结构设计时充分考虑了车载工况的交变载荷特性，罐体壁厚的选取兼顾了承压强度与自重控制，避免过重的罐体增加车辆的非承载质量，影响燃油经济性与承载能力；所有外露的金属部件都做了防腐处理适配户外使用场景，绑带与支撑脚采用与罐体不同的金属材质时，接触面增加绝缘垫片避免电化学腐蚀，延长结构的整体使用寿命。在介质晃动控制方面，罐体内部可根据需求加装防浪板结构，减少车辆急加速、急制动时介质的剧烈晃动对罐体的冲击，同时降低介质晃动带来的车辆重心偏移，提升行驶稳定性。
