多螺栓连接环形周向均布传动连接结构

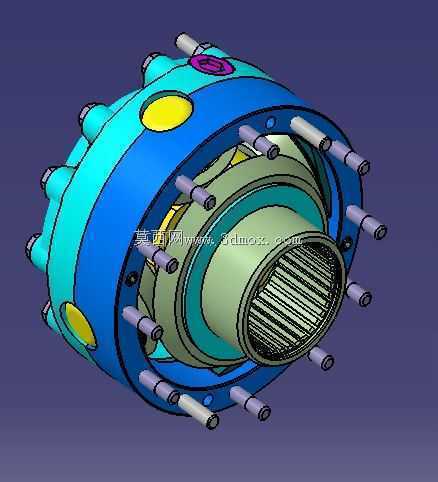

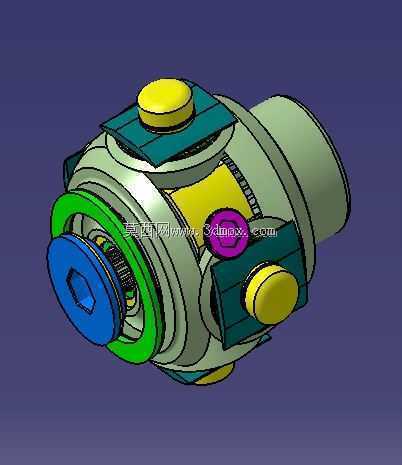

　　这类环形周向均布螺栓的回转连接结构，常应用在中大功率回转传动链路的轴系对接环节，在冶金设备的轧辊传动端、矿山输送设备的滚筒驱动对接、重型工程机械的动力输出衔接位置都能见到同逻辑的结构设计，核心作用是实现两段同轴回转部件的刚性扭矩传递，同时兼顾装配阶段的同轴度微调余量，避免轴系对接时因加工形位公差带来的别劲、偏载问题。从结构功能来看，内层带内花键的筒段是扭矩输入的核心承接部位，内花键的齿形参数匹配对应规格的外花键轴，齿侧配合间隙控制在传动精度要求的合理区间，既保证扭矩传递时无明显回程间隙，也能在装配时允许微小的角度偏差补偿。中间层的环形支撑体承担径向载荷的承载作用，其内壁与内筒的配合面采用过渡配合设计，

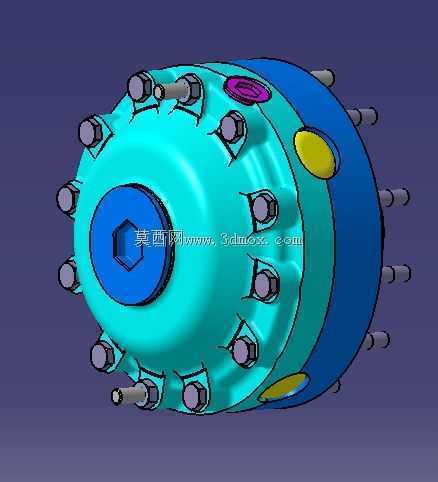

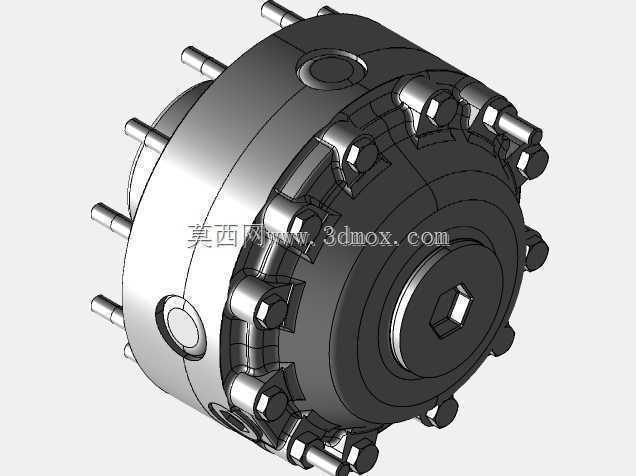

　　装配时通过热装或压力装配实现紧密贴合，避免回转过程中出现内层筒段的径向窜动。外层的环形法兰边均匀布置了多组圆柱销式连接螺栓，这些螺栓沿法兰圆周等角度分布，数量根据传递扭矩的大小核算确定，每颗螺栓的预紧力经过统一标定，保证法兰结合面的压应力均匀分布，避免局部压应力过大导致结合面变形或是应力集中引发的螺栓疲劳断裂。设计这类结构时，首先要核算轴系传递的额定扭矩与瞬时冲击扭矩，以此确定内花键的模数、齿数以及有效啮合长度，保证花键齿面的接触应力在材料许用范围内，不会出现齿面压溃或是磨损过快的问题。其次要根据径向载荷的大小确定中间支撑层的壁厚与配合公差，结合回转时的线速度核算结构的动平衡等级，外层法兰上的螺栓孔位置度公差需要严格控制，

　　保证装配后每颗螺栓的受力均匀，避免因孔位偏差导致个别螺栓过载。法兰上开设的圆形减重与观察孔，一方面是降低整体结构的转动惯量，减少回转启停阶段的惯性冲击，另一方面也能在设备维护时观察内部配合面的磨损情况，不用完全拆解结构就能完成初步的故障排查。从安装边界来看，这类结构的轴向安装尺寸需要匹配对接轴系的轴向窜动量，预留足够的热膨胀补偿间隙，避免设备运行升温后轴系伸长导致结构承受额外的轴向推力。径向安装空间需要留出螺栓紧固的操作空间，保证扭矩扳手能够顺利到达每颗螺栓的紧固位置，外层法兰的外径尺寸不能超出安装腔体的内部净空，同时要考虑密封件的安装槽位，在有粉尘、润滑介质的应用场景下，配合对应的密封圈结构，避免外界杂质进入内部配合面，

　　也防止内部润滑脂泄漏污染周边设备部件。实际应用中，这类结构的失效形式多集中在螺栓预紧力不足导致的法兰结合面滑移，或是花键齿面润滑不足引发的磨损，因此设计阶段会在法兰结合面加工定位销孔，装配时打入定位销承受部分剪切载荷，分担螺栓的受力，同时在内层花键部位预留润滑脂注油通道，保证运行过程中齿面能得到持续润滑，延长部件的整体使用寿命。
