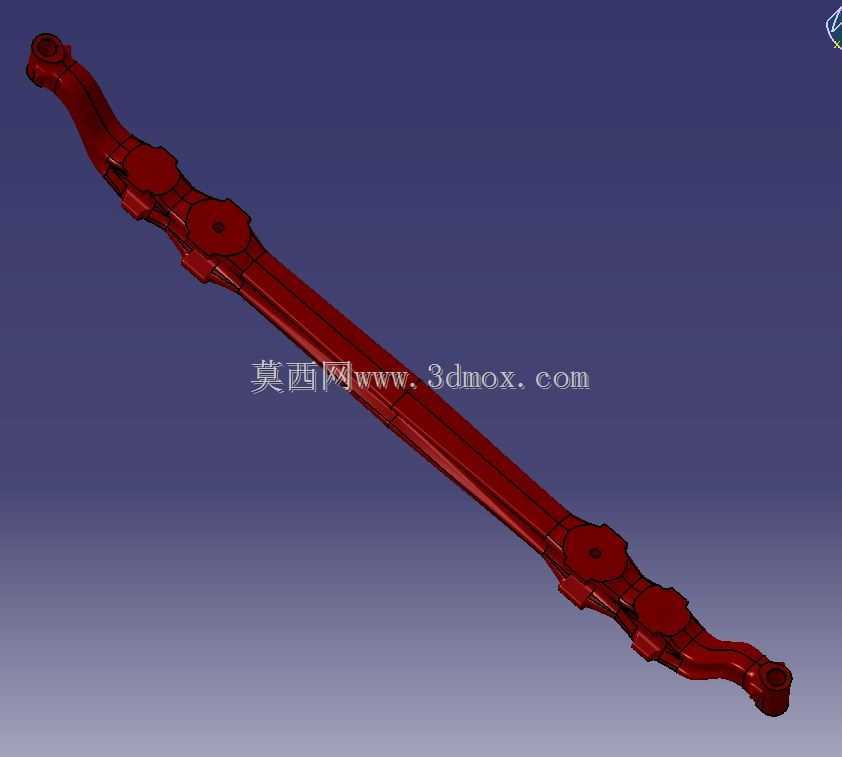

商用车转向直拉杆结构三维设计

　　在商用车底盘转向系统的开发流程中，转向直拉杆作为连接转向摇臂与转向节臂的核心传力构件，其结构合理性直接决定整车转向响应精度、行驶可靠性与全生命周期的疲劳寿命。本次建模的转向直拉杆对应重型商用车前桥转向工况，整体采用变截面长杆式布局，杆身主体为中空薄壁结构，在保证纵向传力刚度的前提下尽可能降低非簧载质量，适配前桥跳动过程中的空间运动避让需求。从实际装车场景来看，该类拉杆多用于总质量12-18吨的公路货运车辆，在非铺装路面行驶时需承受转向力矩传递、路面冲击带来的交变载荷，同时要适配前桥上下跳动时的角度变化，避免运动干涉。设计阶段首先锁定两端球头销的安装中心距，该尺寸直接匹配对应车型的转向梯形参数，

　　两端球头座采用一体化锻造成型后与杆身铆接固定的结构，相比螺纹连接式结构抗冲击能力更强，可避免长期颠簸工况下的连接松脱风险。杆身沿长度方向设置三处加强凸台，对应安装固定线束支架、防尘护套卡箍的位置，凸台厚度比杆身基础壁厚增加2mm，避免附件安装位置的应力集中。两端球头的摆角范围按照前桥最大跳动量加15%的冗余量设计，保证车辆在极限颠簸、最大转向角度工况下，球头不会出现拉脱或卡滞问题。建模过程中优先还原了杆身的拔模斜度与锻造圆角，所有过渡位置的圆角半径不小于3mm，符合热锻工艺的成型要求，避免后续生产过程中出现折叠、充型不满等锻造缺陷。安装边界方面，两端球头销的锥度采用商用车通用的1:10标准锥面，配套的锁紧螺母规格、

　　开口销安装位置均严格对应现有量产车型的接口尺寸，可直接替换同平台车型的原有部件，无需额外修改周边安装支架。从功能特性来看，该拉杆仅承受纵向的拉压载荷，不承担弯曲方向的额外受力，因此杆身截面采用沿轴线对称的工字形优化截面，相比等直径圆杆在相同重量下纵向刚度提升27%，同时可降低杆身的固有振动频率，避开常用车速下车轮跳动的激励频段，减少行驶过程中的转向系统抖动。在细节设计上，杆身表面预留了防锈涂层的厚度余量，两端球头位置的防尘罩安装槽深度按照橡胶护套的压缩量设置，保证密封可靠性，防止泥水、沙尘进入球头摩擦副造成早期磨损。建模时同步验证了拉杆在全转向行程、前桥上下极限跳动位置的空间间隙，与周边制动管路、钢板弹簧、车架纵梁的最小间隙保持在15mm以上，满足整车布置的安全间隙要求，避免行驶过程中出现运动磕碰。
