重型商用车12吨级驱动车桥结构设计

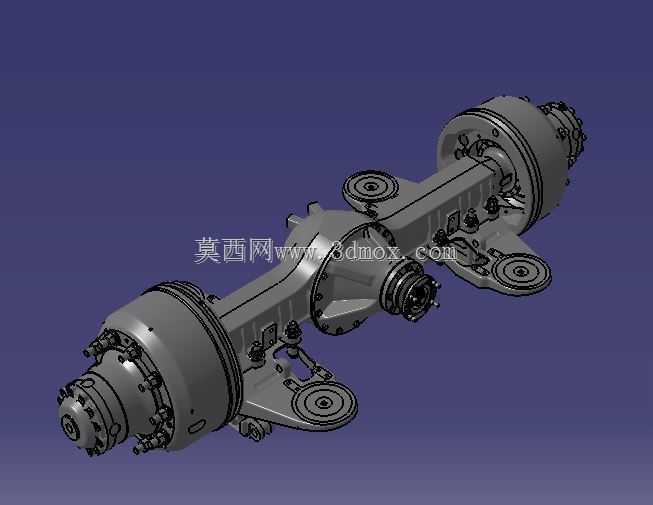

　　在重型商用车底盘系统的设计选型中，12吨级驱动车桥是承担重载运输工况的核心承载与传力部件，这类车桥主要适配总质量16-25吨区间的公路货运车辆、工程自卸车辆以及特种作业底盘，需要同时满足垂直载荷承载、动力扭矩传递、制动力矩输出以及转向联动（针对转向驱动桥构型）的多重功能需求。从结构构型来看，该款车桥采用整体式桥壳设计，桥壳主体为冲压焊接成型的变截面梁结构，中间段为集成主减速器、差速器的桥包腔体，两侧延伸出的桥管用于安装轮毂轴承总成、制动鼓以及轮端连接结构，整体桥壳的截面设计充分考虑了重载工况下的弯曲刚度与扭转刚度匹配，在保证承载能力的前提下尽可能控制桥壳自身重量，避免簧下质量过大影响整车行驶平顺性。

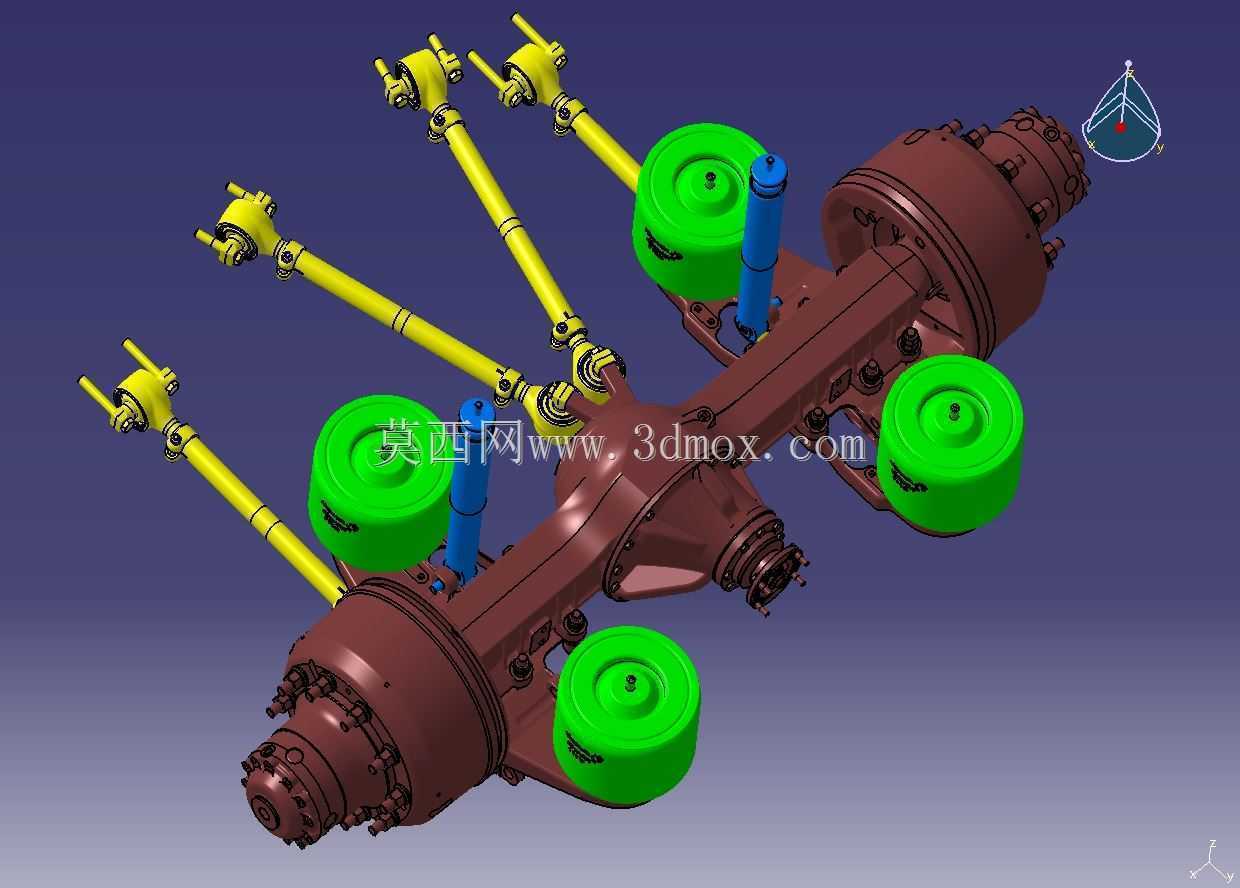

　　车桥的上部布置了多组推力杆安装支座，对应匹配多连杆式空气悬架或者钢板弹簧复合悬架的安装需求，这些支座的安装孔位经过坐标精度校准，能够保证推力杆安装后与车架、车桥之间的角度符合悬架K&C特性设计要求，在车辆行驶过程中有效传递纵向力与侧向力，同时约束车桥的运动轨迹，避免制动、加速工况下车桥出现纵向窜动，转弯工况下减少车桥的侧向偏移量。桥包两侧布置的气室安装支架用于固定制动气室，匹配鼓式制动轮端结构，制动气室的推杆行程、安装角度经过匹配计算，能够保证制动时凸轮轴的转动角度处于最优区间，让制动蹄片与制动鼓的接触面积最大化，保证重载下的制动效能稳定性。

　　轮端部分采用了重载型圆锥滚子轴承配对结构，轴承的预紧力经过严格计算，既能够承受12吨额定轴荷下的径向载荷，也能承受车辆转弯、不平路面行驶时产生的轴向冲击载荷，轮毂的螺栓孔分布圆直径、轮辋定位止口尺寸符合重型商用车轮辋的通用安装标准，能够适配主流的8.5-20、9.0-20规格钢制轮辋，降低整车厂的轮辋选型适配成本。主减速器部分采用单级减速结构，盆角齿的支撑轴承采用跨置式布置，能够承受大扭矩输入下的齿轮啮合冲击力，差速器集成在主减速器腔体内部，采用十字轴式行星齿轮结构，保证车辆转弯时两侧车轮能够以不同转速转动，减少轮胎的异常磨损。

　　从安装边界来看，该款车桥的板簧座中心距、推力杆支座安装坐标、制动气室接口位置、主减速器输入法兰的端面尺寸与连接孔位都经过标准化设计，能够直接适配多数主流重型商用车的底盘布置方案，不需要对车架结构做额外改制。桥壳底部设置了放油螺塞，位置处于桥包腔体的最低处，能够保证齿轮油更换时完全排空旧油，桥包上部设置的通气塞可以平衡桥壳内部与外部的气压差，避免车辆长时间高负荷运行时桥壳内部温度升高、气压过大导致油封渗漏油的问题。

　　在设计过程中，桥壳的有限元分析覆盖了垂直冲击、最大驱动力、最大制动力、最大侧向力等多种极限工况，应力集中区域都做了加强筋结构优化，比如桥包与桥管过渡区域、推力杆支座焊接区域、板簧座贴合区域都通过增加壁厚、布置加强筋的方式提升结构强度，避免重载工况下出现桥壳开裂、支座断裂的失效问题。轮端的密封结构采用双唇口油封设计，外侧的防尘唇可以阻挡泥水、粉尘进入轮毂腔体，内侧的密封唇可以锁住轴承润滑脂，同时防止桥壳内的齿轮油渗入轮毂腔体，保证轮端轴承的润滑环境稳定，延长轮端部件的维护周期。制动凸轮轴的支撑衬套采用自润滑复合材料，不需要定期加注润滑脂，降低车辆的日常维护工作量，凸轮轴的S型凸轮轮廓经过型线优化，能够让制动蹄片在张开过程中与制动鼓的接触压力分布更均匀，减少制动过程中的异响与蹄片偏磨问题。

　　这款车桥的悬架连接部分还预留了横向稳定杆的安装接口，对于行驶稳定性要求较高的高速货运车型，可以直接加装横向稳定杆，提升车辆的侧倾刚度，减少高速转弯时的车身侧倾角度，提升行驶安全性。主减速器的速比覆盖了4.11、4.44、4.87等多个常用规格，能够适配不同动力配置、不同使用场景的车型需求，比如高速标载运输车型可以选择小速比配置，降低发动机巡航转速，提升燃油经济性；工程重载车型可以选择大速比配置，提升车辆的爬坡能力与低速扭矩输出能力。
