带手动控制阀组的气动执行气缸结构

　　这套气动执行组件的设计，核心围绕工业气动系统里的末端执行需求展开，在自动化生产线的工件夹紧、工位切换、工装夹具驱动这类场景里，这类带集成控制阀的气缸比单独配管接阀的方案更省安装空间，也能减少外接管路带来的泄漏点。从结构上看，缸体部分采用了圆形缸筒的设计，端盖通过内六角螺栓沿周向紧固，这种连接方式在中低压气动工况下能保证足够的密封压紧力，缸筒表面做了氧化处理，能适配车间里多切削液、多粉尘的作业环境，避免长期使用出现缸壁锈蚀导致的活塞卡滞问题。

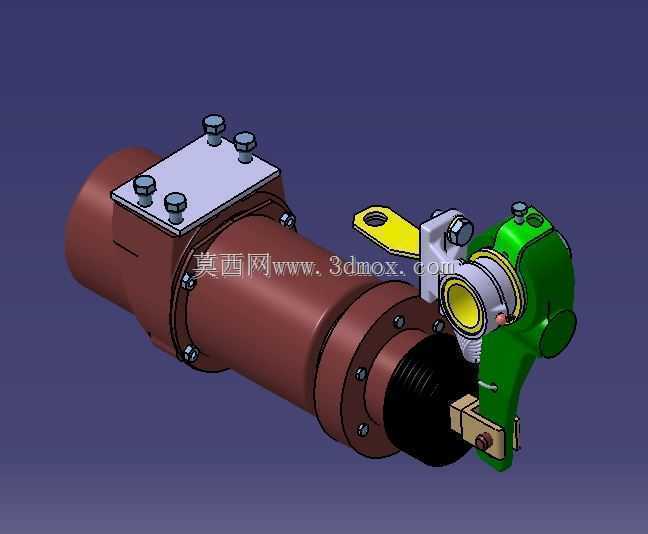

　　集成在缸体输出端的手动控制阀组，是这套结构区别于普通标准气缸的核心设计点，阀组的拨杆操作件做了黄色的警示配色，在设备调试、应急手动操作的时候，操作人员能快速识别操作位，避免误触其他部件。阀组和缸体之间的密封采用了端面O型圈加径向密封的双重结构，在气缸往复动作带来的振动工况下，也能保证阀岛和缸体之间的气路不会出现泄压问题。设计的时候特意把阀组的安装面和缸体的轴向安装基准做了共面处理，在做整机布局的时候，不需要额外做阀组的避位设计，安装板可以直接贴合缸体的安装法兰面，减少装配时的调整工作量。

　　从安装边界来看，缸体尾部的端盖预留了四个螺纹安装孔，既可以做尾部铰接安装，适配需要摆动输出的工况，也可以加装法兰盘做刚性固定，满足直线推压的作业需求。输出端的连接块做了标准的槽型接口，能直接和市面上常见的Y型、I型气缸接头匹配，不需要额外加工连接头，能缩短设备的装配周期。阀组上的气路接口全部布置在阀组的侧上方，接气管的时候不会和缸体的安装空间产生干涉，气管弯折半径能控制在合理范围内，避免长期弯折导致的气管开裂漏气问题。

　　在功能特性上，这套集成阀的气缸不需要额外在气路中加装独立的手动换向阀，在设备断电、气路调试的时候，直接扳动阀组上的拨杆就能控制气缸的伸出和缩回，对于需要频繁手动调试的工装夹具工位来说，能省去外接手动阀的成本，也能简化气路的布线。缸体内部的活塞采用了双向密封圈的设计，活塞的导向带做了加宽处理，在气缸承受侧向负载的时候，能减少活塞和缸壁之间的偏磨，延长气缸的使用寿命。阀组内部的阀芯采用了硬质阳极氧化处理，在频繁换向的工况下，阀芯的磨损量能控制在很低的水平，不会因为长期操作出现阀体内泄导致的气缸动作迟缓问题。

　　设计过程中也考虑了维护的便捷性，缸体端盖的螺栓全部采用统一规格的内六角螺栓，现场维护的时候只需要一把内六角扳手就能完成端盖拆卸、密封圈更换的操作，不需要准备多规格工具。阀组和缸体的连接也采用了螺栓紧固的方式，当阀组出现故障的时候，可以单独拆下阀组进行维修或者更换，不需要整体更换整个气缸，能降低设备的后期维护成本。整套结构的尺寸设计也参考了主流标准气缸的安装尺寸，在旧设备改造的时候，可以直接替换同规格的标准气缸，不需要改动设备上的原有安装孔位，适配性很强。
