法兰式橡胶隔振缓冲支座结构设计

　　在各类机电设备、动力机组、车载配套设备的安装布局中，振动传递的控制始终是结构设计阶段无法绕开的核心环节，这类法兰式橡胶隔振缓冲支座，正是针对中低载荷工况下的振动隔离需求开发的配套元件。从实际应用场景来看，这类隔振件常被部署在小型发电机组、车载电子设备舱、工业风机、精密检测仪器的安装基面与承载机架之间，既可以阻断设备运行产生的振动向基础结构传递，避免振动引发的结构共振、紧固件松脱问题，也能削弱外部路面激励、周边设备振动传导至精密设备本体，保障内部元器件的运行稳定性。

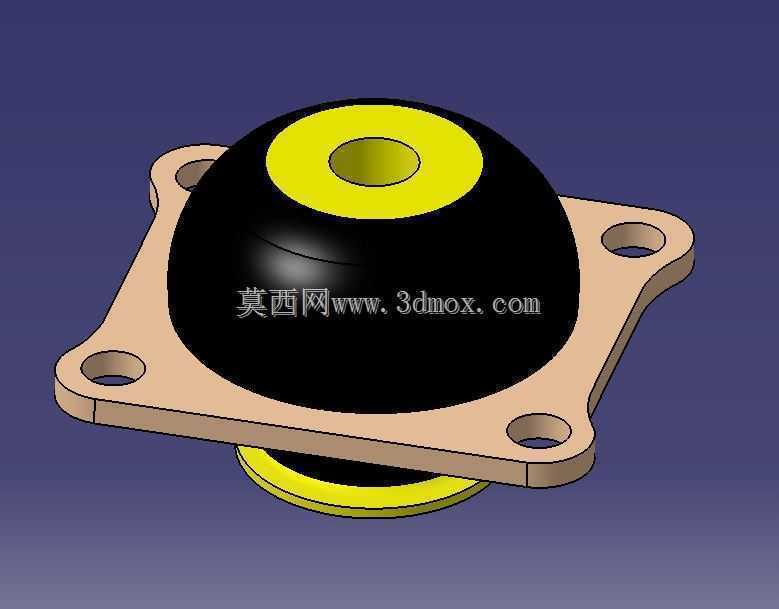

　　从功能特性上看，该支座采用橡胶主体与金属安装法兰复合的结构形式，中间的黑色橡胶弹性体为核心功能段，采用丁腈橡胶类耐油阻尼材料模压成型，本身具备良好的滞回阻尼特性，在承受轴向压缩载荷的同时，可兼顾小幅度的横向剪切变形缓冲，能够覆盖设备运行过程中多方向的振动位移补偿需求。上下两端的金属限位结构与橡胶体通过硫化工艺牢固结合，上端的黄色金属衬套内孔为核心承载连接位，用于穿装固定螺栓与设备底部的安装螺柱锁紧，下端的黄色金属垫板与安装基础表面贴合，避免橡胶本体直接与金属基面长期摩擦造成的磨损老化，同时限制橡胶体的最大压缩变形量，防止过载工况下橡胶被过度挤压出现不可逆的塑性损伤。

　　设计思路上，外围的方形安装法兰采用四个对称分布的安装耳结构，每个耳位开设贯通的螺栓过孔，这种四点安装的布局相比圆形法兰的三点安装具备更好的抗扭转稳定性，尤其适配存在水平方向冲击载荷的车载、移动设备安装场景。法兰本体采用轻质合金材料冲压成型，在保证安装刚度的前提下尽可能降低支座自身重量，符合移动配套设备的轻量化设计要求。橡胶体的轮廓采用中部外鼓的球形曲面设计，而非传统的直筒柱形结构，这种曲面构型可以让橡胶在承受压缩载荷时的应力分布更均匀，避免柱形结构上下端与金属结合位置出现应力集中导致的橡胶撕裂问题，同时更大的自由变形表面积也能更好地耗散振动能量，提升阻尼减振的效果。

　　从安装边界尺寸来看，方形法兰的四个安装孔采用中心对称布局，孔位间距适配行业内通用的小型设备安装孔距标准，安装时无需对现有设备的安装基面做额外的打孔改造，可直接替换同规格的传统橡胶垫脚。上端衬套的内孔尺寸匹配常规的M8-M10规格连接螺栓，可适配绝大多数小型设备的底部安装螺柱规格。整体安装完成后，支座的总高度预留了足够的压缩行程空间，额定载荷下的压缩量控制在橡胶体总高度的15%-20%区间，既保证足够的隔振效率，也不会因压缩量过大导致设备安装后出现明显的姿态倾斜。需要注意的是，安装过程中要保证四个安装角的螺栓锁紧力矩均匀，避免单侧过压导致橡胶体偏载，长期使用过程中也要避免橡胶体接触油污、强酸强碱类腐蚀介质，防止橡胶材质提前老化失效。这类隔振支座的固有频率设计在10Hz-15Hz区间，能够有效隔离绝大多数工业设备运行时产生的中高频振动，对于转速在1500rpm以上的动力设备，隔振效率可以达到85%以上，相比传统的硬橡胶垫，其阻尼比更高，在设备启停经过共振区间时，能够更快抑制振幅放大的问题，避免共振带来的结构损伤。
