12吨载重汽车底盘车架结构设计

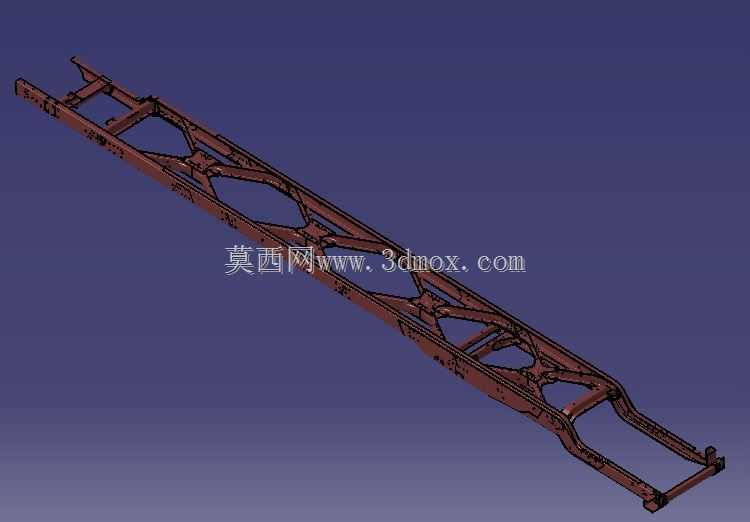

　　商用车底盘车架作为整车承载的核心基体，直接决定了车辆的载重能力与行驶可靠性，这款针对12吨级载重车型开发的底盘车架结构，在设计阶段充分结合了公路运输、工程短途转运等多场景的实际使用需求，整体采用边梁式梯形承载结构，两根主纵梁沿整车长度方向贯通布置，纵梁截面选用变截面槽型结构，在车头安装区域、悬架连接区域、车尾拖挂区域对应调整截面高度与板材厚度，匹配不同位置的载荷分布特性，避免应力集中导致的结构失效。从实际使用场景来看，这类12吨级载重底盘常应用于中型货运车辆、市政作业车辆、专用改装车辆的基体承载，需要承接发动机、变速箱、货厢、燃油系统、冷却系统、悬架系统等全部上车部件的静载荷，同时还要承受车辆行驶过程中路面颠簸带来的冲击载荷、

　　加减速时的纵向惯性力、转向时的侧向离心力，以及改装作业时上装设备传递的交变载荷，因此在结构设计时，纵梁与横梁的连接位置全部做了加强处理，不同功能的横梁沿纵梁长度方向按载荷节点分布：前部靠近驾驶室的位置设置发动机安装横梁，预留发动机悬置的安装孔位与安装边界，匹配动力总成的安装尺寸；中部对应前后悬架的位置设置加强型横梁，直接连接悬架吊耳安装座，将路面传递的载荷快速分散到整个车架结构；后部设置尾梁与拖挂安装位，满足车辆拖挂、救援牵引的使用需求。车架的整体外形尺寸匹配常规中型商用车的安装边界，纵梁前端宽度收窄，适配转向系统的布置空间，避免转向轮在最大转角时与纵梁发生运动干涉，中部纵梁间距保持一致，为货厢与上装设备提供统一的安装基准，

　　后部纵梁根据后桥的布置位置做了局部上翘处理，预留后桥跳动的缓冲空间，避免重载颠簸时后桥与车架发生硬碰撞。在细节设计上，所有横梁与纵梁的连接位置都设置了贴合的加强连接板，连接孔位全部采用统一的孔径标准，方便生产阶段的铆接或者螺栓连接装配，也便于后期使用过程中的维护更换；车架上预留了50余个标准化安装点位，覆盖燃油箱、储气筒、蓄电池、排气系统、线束固定、管路固定等附属部件的安装需求，不需要后期在车架上额外钻孔切割，避免破坏车架的整体结构强度。从结构受力的角度来看，这款车架的纵梁材料选用高强度低合金钢材，在保证整体承载强度的前提下尽可能降低结构自重，横梁根据受力大小选用不同厚度的板材，非主要承载位置的横梁做了轻量化的结构优化，

　　在不降低整体扭转刚度的前提下减少不必要的材料冗余，提升整车的燃油经济性。设计过程中充分考虑了整车装配的工艺性，所有结构弯折处都预留了合理的折弯圆角，避免应力集中导致的开裂风险，所有安装面都做了平面度处理，保证部件安装时的贴合度，减少装配应力；车架的前后端都设置了拖拽与牵引的连接结构，前端的拖拽座集成在第一横梁位置，可满足车辆故障时的正向牵引需求，后端的拖钩安装位直接与尾梁加强结构连接，可满足拖挂其他设备或者被牵引的使用需求。针对不同改装场景的适配性，这款车架的上装安装面预留了通用的安装孔距，可适配栏板货厢、厢式货厢、罐式上装、环卫作业上装等多种改装需求，不需要对车架主体结构做大规模改动即可完成专用车辆的改装，大幅缩短专用车的开发周期，降低改装成本。在实际行驶过程中，车架的扭转刚度经过针对性匹配，既能在非铺装路面行驶时通过合理的形变吸收路面冲击，提升驾乘舒适性，又能保证在重载状态下的结构稳定性，避免出现车架永久变形、连接部位开裂等常见故障；悬架安装位置的孔位精度控制在装配公差范围内，保证前后桥的定位参数符合设计要求，减少车辆行驶过程中的轮胎异常磨损、跑偏等问题。
