乘用车双横臂式独立悬架结构设计

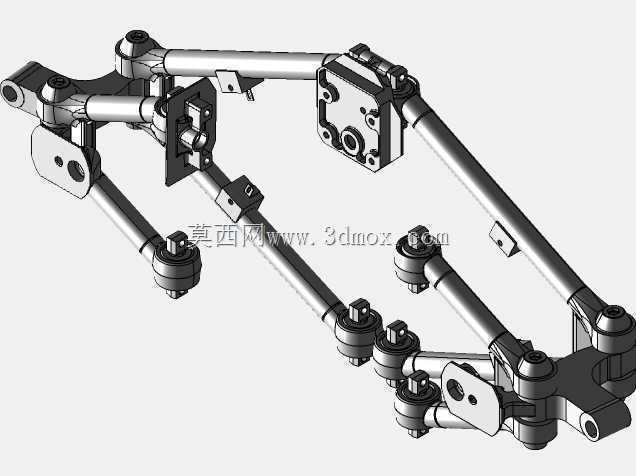

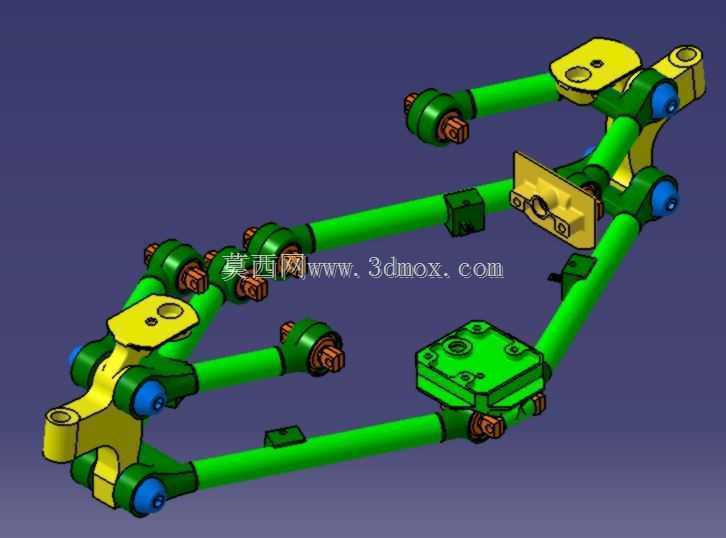

　　这套悬架结构属于乘用车底盘核心行走部件，主要适配前置前驱紧凑级车型的前桥布置，日常行驶中承担着传递车轮与车身间所有力和力矩的核心作用，不管是铺装路面的细碎颠簸过滤，还是过弯时的侧倾抑制，或是紧急制动时的点头控制，都需要这套结构的各个部件协同完成。从结构形式来看，它采用的是不等长双横臂独立悬架构型，上下控制臂均为钢管焊接式结构，相比冲压钢板控制臂，在保证结构强度的前提下能有效降低簧下质量，提升车轮的接地贴服性，这对于提升湿滑路面的行驶稳定性有明显帮助。

　　设计过程中首先要确定的是硬点坐标，上下控制臂的内外点位置直接决定了车轮的定位参数变化规律，比如车轮上下跳动时的外倾角变化、前束变化梯度，都需要通过硬点的反复迭代调整来匹配整车的操控需求。上控制臂长度略短于下控制臂，这种不等长设计能让车轮在压缩行程时自动产生负外倾，让轮胎接地面尽可能保持与路面贴合，避免过弯时轮胎侧偏刚度下降。所有控制臂与副车架、转向节的连接位置都采用了橡胶衬套结构，衬套的径向与轴向刚度经过匹配，既能过滤路面传来的高频振动，避免生硬的冲击直接传递到车身，又能保证控制臂在受力时的变形量在可控范围内，不会出现过大的定位参数偏移影响操控手感。

　　转向节部分采用了集成式设计，集成了减震器安装座、制动卡钳安装位、轮毂轴承安装孔以及横拉杆连接球销座，减少了多余的连接部件，既提升了装配精度，也降低了整体重量。控制臂与转向节连接的球销采用了免维护结构，球头的摆角范围覆盖了车轮上下跳动以及转向的全部行程，不会出现运动干涉的情况。副车架部分采用了分体式安装支座设计，四个安装点分别对应上下控制臂的内点，安装支座上预留了标准的螺栓过孔，安装时可以通过调整垫片来微调四轮定位参数，方便售后维修时的参数校准。

　　从安装边界来看，这套结构的横向总宽度适配1500-1600mm轮距的车型，纵向长度控制在550mm以内，不会侵占发动机舱以及乘员舱的底部空间，控制臂上下跳动的总行程设定为180mm，其中压缩行程110mm，伸张行程70mm，完全覆盖城市道路以及轻度非铺装路面的跳动需求，不会出现悬架击穿或者拉脱的情况。所有运动部件在全行程内都预留了至少15mm的安全间隙，避免与减震器、驱动半轴、转向横拉杆发生运动干涉。

　　在实际装车场景中，这套悬架需要匹配螺旋弹簧与筒式减震器的总成，弹簧与减震器采用分开布置的形式，减震器下端固定在转向节上，上端固定在车身减震塔座，弹簧则布置在下控制臂与副车架之间，这种布置形式能让减震器的受力更合理，提升减震器的使用寿命。制动管路与轮速传感器线束都沿着控制臂的走向布置，预留了足够的长度余量，避免车轮跳动时拉扯线束或管路。结构中所有的连接螺栓都采用了8.8级以上的高强度螺栓，关键受力位置的焊接部位都做了应力释放处理，避免长期交变载荷下出现疲劳开裂的问题。

　　对于结构设计从业者来说，这套模型的参考价值在于它完整呈现了双横臂悬架的运动副连接关系，每个部件的安装定位方式都符合量产车的工艺要求，没有出现理想化的无法落地的结构设计，不管是做底盘架构的方案论证，还是做独立悬架的教学演示，或是做相关结构的轻量化改型设计，都能从这套结构的布置逻辑中获取可参考的工程细节。比如控制臂的钢管直径与壁厚选择，衬套的压装长度预留，球销的安装角度设定，都是经过实际装车验证的合理参数区间，能减少前期方案设计时的试错成本。
