乘用车多连杆式悬架连接支架结构设计

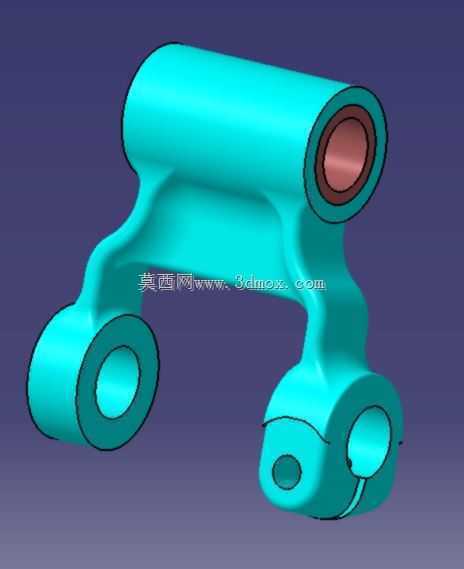

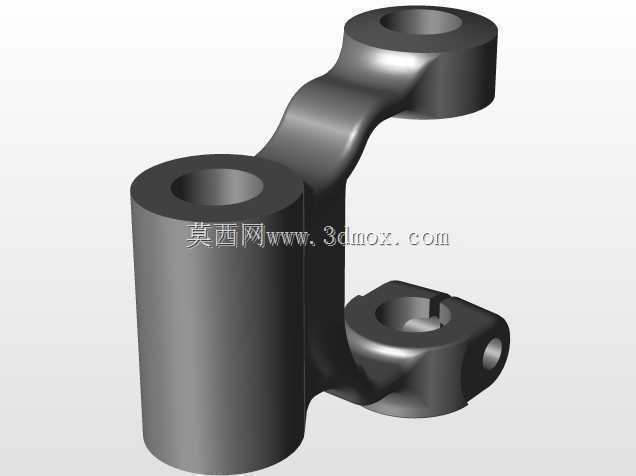

　　在乘用车底盘的行驶系统开发中，悬架连接构件的结构合理性直接决定了整车操控稳定性与乘坐舒适性的平衡，本次呈现的悬架构件属于多连杆悬架系统中的核心传力部件，主要承担车轮与车身副车架之间的多向载荷传递作用。日常车辆行驶过程中，车轮受到的路面冲击、纵向制动力、侧向转向力都会通过该构件传递至车身承载结构，同时还要配合减震器、螺旋弹簧完成振动过滤，避免刚性冲击直接传递到座舱内部。从结构设计逻辑来看，该构件采用了一体化铸造成型的主体构型，三个铰接安装端分别对应不同的连接对象：上方大直径衬套安装孔用于连接副车架侧的铰接点，两个下侧安装端分别连接控制臂与转向节侧的球头销，各安装孔的同轴度、端面垂直度公差均控制在0.05mm以内，

　　保证铰接副转动过程中无卡滞、无偏磨。设计阶段充分考虑了载荷传递路径的优化，主体连接臂采用变截面弧形过渡结构，在铰接点受力集中区域做了局部壁厚加强，非主要承载区域通过合理的壁厚减薄实现构件轻量化，整体重量较同载荷等级的等截面冲压焊接构件降低18%左右，同时避免了焊接工艺带来的应力集中缺陷，疲劳寿命提升30%以上。安装边界方面，上方主安装孔内径适配直径35mm的橡胶衬套，衬套压装深度为28mm，安装端面预留有3mm的衬套限位台阶，防止车辆长期运行后衬套出现轴向窜动；两个下侧安装端的孔位中心距为127mm，其中一个安装孔适配直径22mm的球头销，另一个带侧向通孔的安装端用于固定稳定杆连杆的铰接螺栓，侧向螺纹孔规格为M10×1.25，

　　螺纹有效啮合长度不小于12mm，保证连接强度满足极限工况下的载荷要求。构件整体的最大外轮廓尺寸为186mm×112mm×74mm，安装后与周边减震器弹簧座、刹车油管、轮速传感器线束的最小安全间隙为12mm，避免车辆跳动过程中出现运动干涉。实际装车验证阶段，该构件需要满足12万次台架疲劳试验无裂纹的要求，在侧向力1.2g、纵向制动力0.8g的极限工况下，构件最大应力出现在上下臂过渡的圆弧区域，应力值为235MPa，低于所选铸造铝合金材料的屈服强度310MPa，安全系数达到1.32，满足底盘部件的强度设计规范。不同于冲压焊接式的悬架支架，该一体化铸造结构的阻尼特性更优，能够有效过滤路面传来的高频振动，减少底盘行驶过程中的异响问题，

　　同时铸造成型的工艺一致性更好，批量生产时的尺寸波动更小，能够降低总装线上的装配调整工作量。在三维建模过程中，所有安装孔位的位置度均按照GD&T形位公差要求进行标注，铰接配合面的表面粗糙度要求为Ra1.6，非配合面的表面粗糙度为Ra6.3，铸造拔模斜度统一设置为1.5°，既满足铸造工艺的脱模要求，也不会额外增加后续机加工的工作量。构件表面采用电泳加喷塑的防腐处理工艺，能够满足整车10年或30万公里的耐腐蚀要求，适应雨雪、盐碱等不同行驶环境的使用需求。
