车用弯管型消音排气装置结构设计

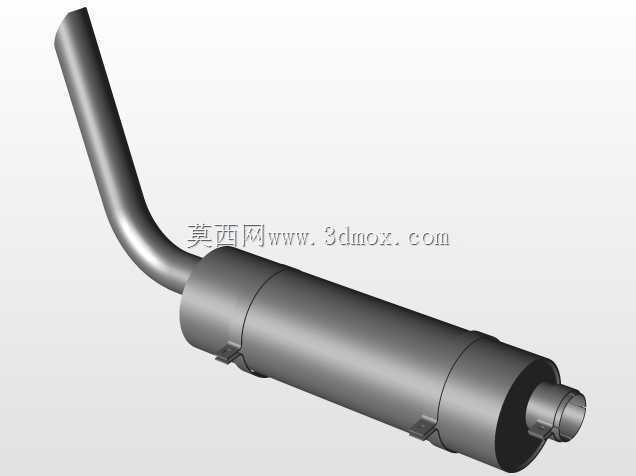

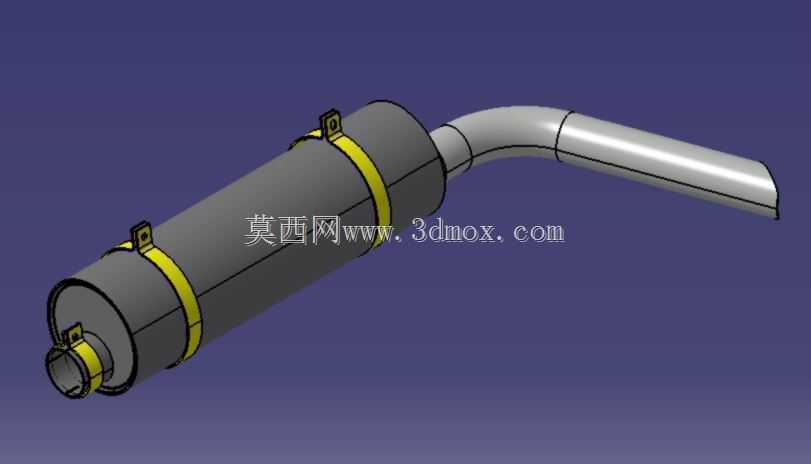

　　在燃油车辆的排气系统开发环节，消音排气组件的设计直接关系到整车NVH表现与排放通路的顺畅度，这款弯管式消音排气结构，主要适配小排量乘用车型的后置排气布局，日常使用场景覆盖城市通勤、高速巡航等常规行驶工况，核心作用是承接发动机排气歧管导出的高温高压废气，在腔体内完成多级膨胀消音后，通过弯管段导向排出车外，同时避免排气气流直吹路面或后保险杠部件。从结构设计逻辑来看，主体消音腔采用圆柱筒体构型，相比异形腔体可以更充分利用车底底盘的预留安装空间，筒身沿轴向布置的三道箍带配合吊耳结构，是为了匹配底盘上的预设安装挂点，箍带与筒体之间预留了微量的形变余量，能够缓冲车辆行驶过程中动力总成振动、路面颠簸传递到排气系统的交变载荷，

　　避免吊耳连接处出现应力集中断裂的问题。筒体进气端采用缩口对接结构，能够直接与前段排气波纹管的法兰端匹配，减少额外的转接连接件，降低排气系统的整体重量与漏气风险；出气端的弯管采用大曲率圆弧过渡，没有采用直角弯折结构，一方面可以降低排气气流在管路内的沿程阻力，减少发动机排气背压，避免背压过高导致的动力输出损耗、油耗上升问题，另一方面大曲率弯管的结构刚度更均匀，长期承受高温废气冲击、冷热交变工况下不容易出现焊缝开裂的问题。从安装边界来看，圆柱筒体的外径控制在常规家用车底盘侧方的预留间隙范围内，安装后筒体与底盘护板、燃油管路、制动管路之间的安全间隙满足整车布置要求，不会在车辆极限颠簸、侧倾工况下出现运动干涉；弯管的出气端长度经过匹配，

　　伸出后保险杠下沿的距离既可以保证排气气流完全导出车外，不会在车尾形成涡流卷吸扬尘，也不会因为伸出过长影响车辆的离去角，避免非铺装路面行驶时弯管端部被路面障碍物磕碰变形。设计过程中针对消音腔内部的结构做了适配性优化，没有采用过多的高密度阻性消音填充，避免长期使用后填充材料被高温气流碳化、吹蚀导致消音效果衰减，而是通过腔体内部的多级隔板分隔形成膨胀腔，利用气流在不同腔室之间的流通截面突变消耗声能，针对发动机常用转速区间的排气噪声频段做了针对性的消音频率匹配，能够在不显著提升排气背压的前提下，有效降低中低转速区间的排气轰鸣噪声，提升车内乘坐静谧性。筒身的吊耳安装位置经过重心匹配，三个吊耳的受力分布相对均匀，

　　每个吊耳承受的静载荷都在橡胶吊耳的额定承载范围内，避免单个吊耳长期过载导致的橡胶老化开裂、排气系统下沉脱落问题。弯管段与筒体的连接位置采用环形满焊结构，焊接处做了圆弧过渡处理，减少焊接应力集中，同时焊缝位置避开了筒体的振动节点，降低长期振动工况下焊缝疲劳开裂的概率。在实际装车匹配时，这款消音排气结构不需要对底盘原有安装点做额外改装，直接替换同规格的原厂排气组件即可完成装配，适配性较强，能够满足售后维修替换、轻度改装的使用需求，整体结构在保证消音效果的前提下，尽可能简化了零件数量，降低了生产制造的工艺难度，筒体采用卷压成型工艺，弯管采用弯管机一次冷弯成型，生产效率较高，适合批量量产加工。
