卡宾卡米翁5.5吨载重卡车驾驶室结构

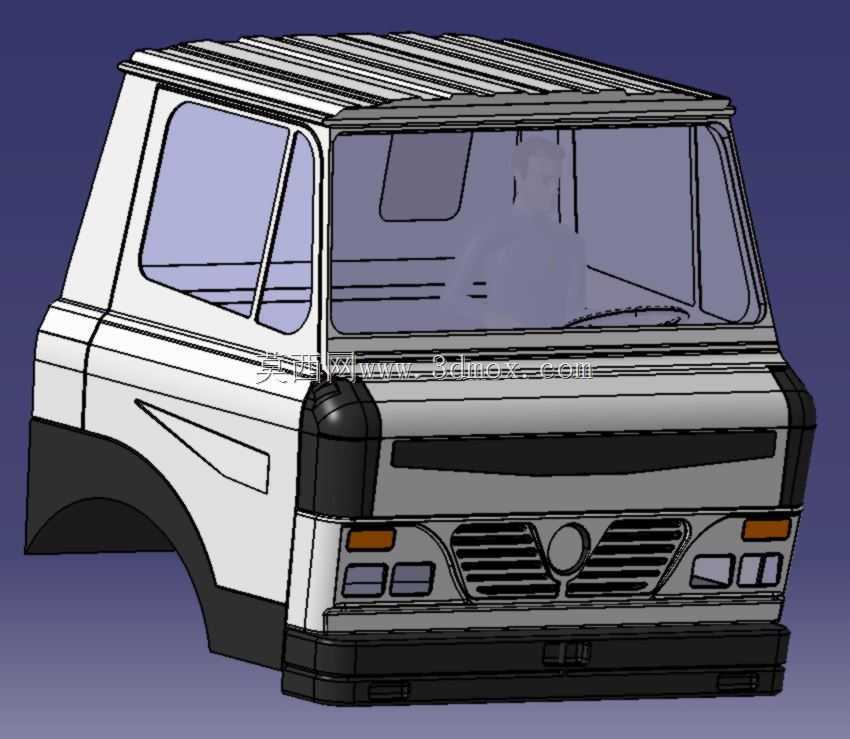

　　本次呈现的是5.5吨级载重卡车的驾驶室主体结构三维数模，对应卡宾卡米翁系列中型货运车型的车头部分，在城配物流、短途散货转运、市政作业改装等场景中，这类驾驶室是中型载重车辆的核心驾乘承载单元，直接决定驾乘人员的操作空间、视野范围与碰撞安全冗余。从设计思路来看，该驾驶室采用平头驾驶室布局，最大化压缩车头纵向尺寸，在整车总长受限的法规要求下，能够给货厢留出更长的装载空间，适配5.5吨额定载重下的货台长度匹配需求，同时平头结构也能让驾驶员更直观观察车头近距路况，降低城区狭窄路段、厂区内部转运时的视野盲区。数模完整还原了驾驶室的外覆盖件分块逻辑：前围部分集成了中网格栅、组合灯组安装位、保险杠安装接口，

　　格栅的横向筋条结构既满足发动机舱散热进风的通流面积要求，也兼顾了前脸的结构辨识度；两侧的外摆式后视镜安装支座预留了调节行程空间，可适配不同身高驾驶员的视野调整需求，轮眉处的圆弧过渡充分考虑了前轮最大转角时的运动间隙，避免转向过程中轮胎与翼子板发生运动干涉。驾驶室侧围采用整体式冲压曲面设计，A柱的倾斜角度经过视野校核，既保证前风挡的可视范围覆盖前方180度近距区域，也能在正面碰撞时通过A柱的加强筋结构传递碰撞能量，减少乘员舱的变形量；车门部分预留了玻璃升降器、门锁机构、车门铰链的安装空腔，侧窗的分块设计兼顾了通风需求与车门结构刚度，三角窗位置能够减少侧前方的视野遮挡，方便驾驶员观察车辆右前侧的非机动车与行人。从安装边界来看，

　　驾驶室后部预留了与车架连接的悬置安装点，采用四点悬置的布置逻辑，能够过滤行驶过程中来自底盘的振动，提升长途驾乘的舒适性；驾驶室底部的地板结构预留了发动机舱的凸起通道，适配中型柴油发动机的布置高度，地板下方的加强梁纵横交错，能够承受驾乘人员的载荷以及行驶过程中的扭转力矩，同时地板上预留了座椅安装孔位、操纵杆过孔、线束与管路的穿装孔位，所有孔位的位置都经过总装工艺校核，避免后续装配时出现干涉问题。前保险杠采用分体式结构设计，下部预留了拖车钩安装位、牌照安装平面，两侧的雾灯安装位与上部的转向灯、近远光灯组形成完整的外部照明信号系统，灯组的安装卡扣结构在数模中完整还原，能够直接对接现有成熟的商用车灯组配件，降低零部件开模与采购成本。

　　车顶部分采用波纹状加强筋结构，在不增加钢板厚度的前提下提升车顶的抗压强度，满足车辆翻滚时的乘员保护要求，同时车顶前部预留了遮阳板安装位、示廓灯安装孔，可根据不同使用场景加装导流罩，降低车辆高速行驶时的风阻系数。在实际使用场景中，这类驾驶室可适配栏板货厢、厢式货厢、冷藏货厢、工程作业上装等多种改装形式，5.5吨的额定载重定位决定了其主要服务于中短途货运市场，驾驶室内部空间可容纳3名乘员，满足主副驾驾乘以及短途随乘人员的乘坐需求，内饰安装位的预留充分考虑了仪表台、储物格、卧铺拓展的可能性，部分长途运营版本可在驾驶室后部加装简易卧铺，满足双人轮驾的休息需求。从结构设计的细节来看，前围板的双层结构设计能够阻隔发动机舱的噪音与热量传入乘员舱，车门密封条的安装槽在数模中完整呈现，可保证车门关闭后的密封性，减少雨天渗水与行车风噪；翼子板与车门之间的间隙控制在商用车通用的公差范围内，既保证装配的工艺可行性，也避免行驶过程中部件之间的摩擦异响。该数模的结构完整性可直接用于驾驶室的结构刚度仿真、碰撞安全仿真、总装工艺校核，也可作为同级别载重卡车驾驶室改型设计的基础参考，帮助结构设计人员快速完成方案迭代，减少前期基础建模的重复工作量。
