商用车空气悬架P831X结构总成设计

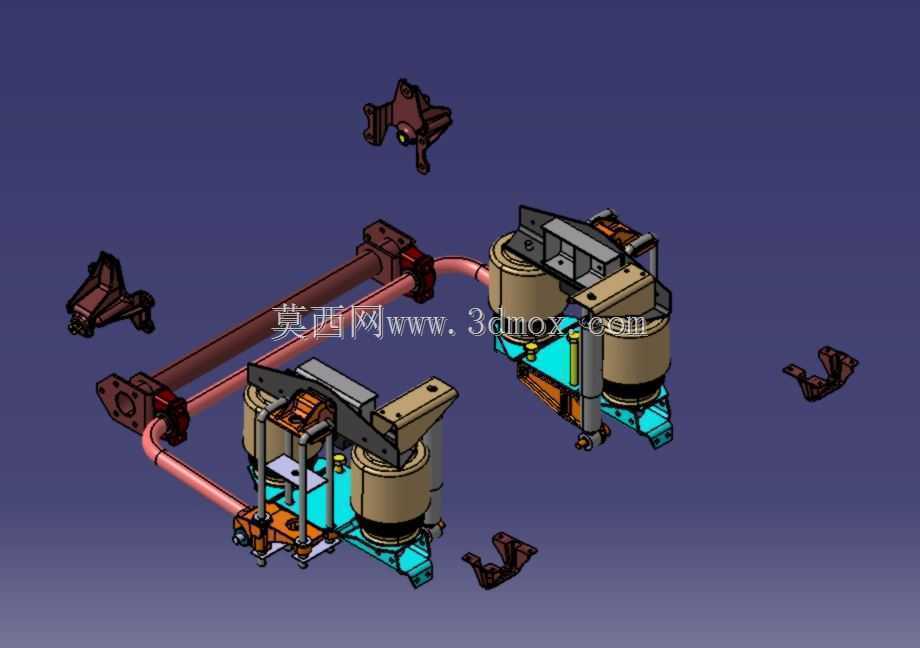

　　这套空气悬架结构主要面向中重型商用车的后轴承载场景，适配公路货运、客运巴士等对行驶平顺性、货损控制有较高要求的车型，替代传统钢板弹簧悬架实现更优的滤振表现。从结构布局来看，整套总成采用对称式双空气弹簧布置，空气弹簧作为核心弹性元件，通过内部压缩空气的刚度非线性特性，可根据载荷变化自动调整悬架刚度，空载时不会因为刚度过大导致颠簸，满载时也能提供足够的支撑力，避免悬架击穿。设计过程中首先考虑的是安装边界的适配性，空气弹簧的上安装座直接对接车架纵梁底面的安装孔位，下支座则固定在驱动桥的桥壳上方安装面，整套结构的横向安装宽度匹配主流800-850mm轮距的商用车后桥，纵向安装跨度控制在600mm左右，不会和周边的制动气室、传动轴、

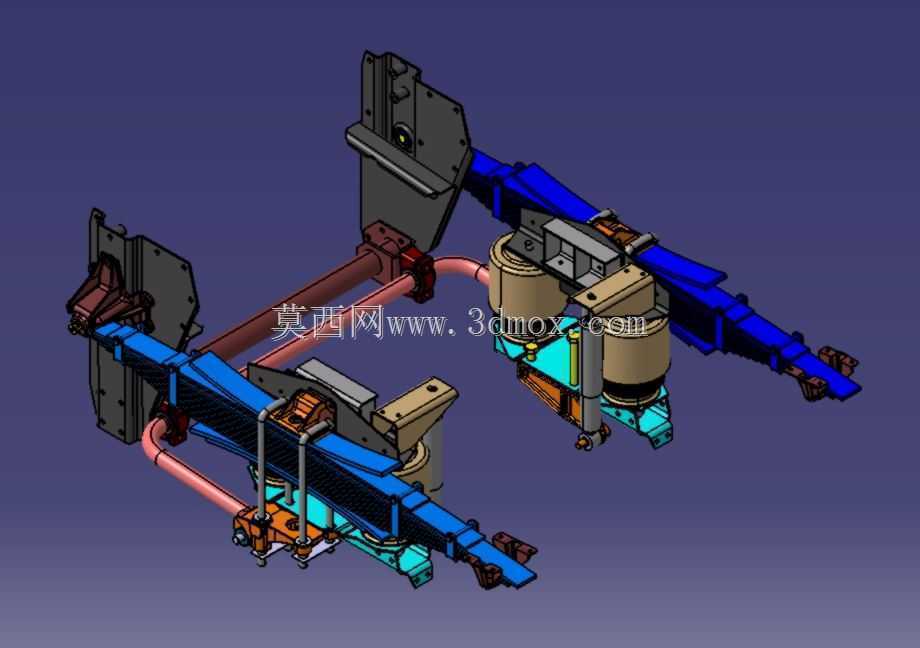

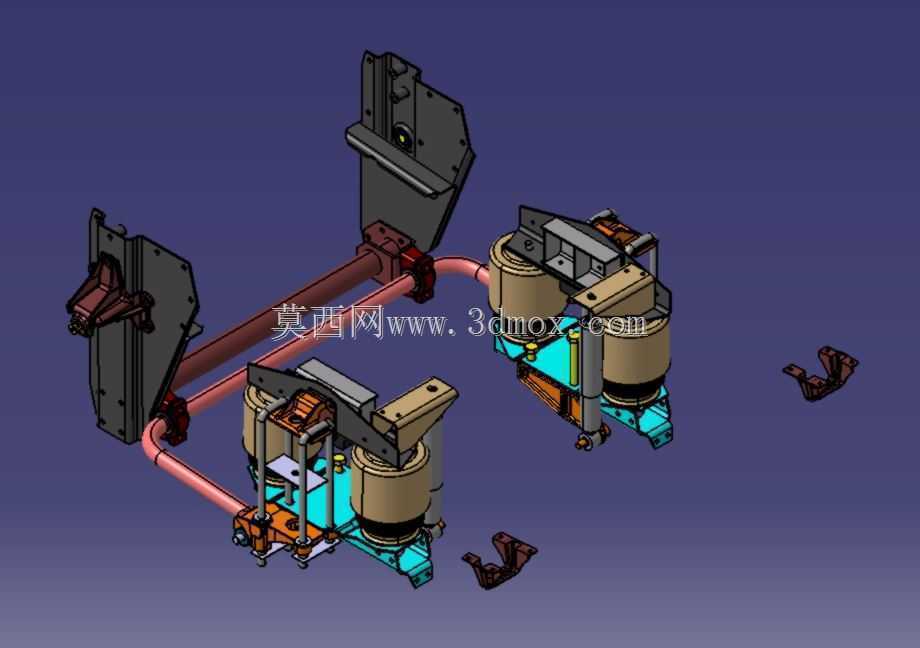

　　推力杆布置产生空间干涉。横向稳定杆采用空心钢管结构，通过端部的橡胶衬套吊耳连接在桥壳两侧的支架上，中间通过两个抱箍式衬套支座固定在车架下方，主要作用是抑制车辆过弯时的侧倾幅度，提升转向行驶的稳定性，稳定杆的直径经过匹配计算，在保证侧倾刚度的同时不会过度影响单侧车轮的跳动行程。整套悬架的导向机构采用了推力杆组合结构，图中附带的各类铸造支架分别对应V型推力杆、直推力杆的安装点位，可传递车辆的纵向驱动力、制动力以及横向力，避免空气弹簧承受额外的横向和纵向载荷，延长空气弹簧的使用寿命。空气弹簧的气路连接采用柔性橡胶气管，预留了对接整车空气供给系统的接口，可适配整车的高度阀布置，实现车身高度的自动调节，当车辆载荷变化时，

　　高度阀会自动对空气弹簧充放气，保持车身高度始终处于设计区间，降低货台高度的波动，方便装卸货作业。设计时对各个连接支架的受力路径做了优化，所有铸造支架都在应力集中位置做了圆角过渡和加强筋布置，避免长期交变载荷下出现支架开裂问题，衬套的刚度也做了分级匹配，连接桥壳的位置采用刚度较高的橡胶衬套保证力传递的直接性，连接车架的位置采用刚度稍低的衬套提升滤振效果。整套结构的跳动行程设计为上下各90mm，满足公路行驶的路面冲击缓冲需求，不会在常规颠簸路面出现悬架限位块频繁撞击的问题，各个运动部件之间预留了足够的运动间隙，车轮跳动到极限位置时，气管、线束都不会和周边金属部件产生摩擦干涉。从装配工艺角度来看，整套总成采用模块化设计，空气弹簧、稳定杆、安装支架都可以作为独立部件分装后再整体上线装配，降低整车总装的工序复杂度，后期维护时也可以单独更换损坏的部件，不需要拆解整个悬架总成。
