带弹性缓冲结构的挠性联轴器结构

　　在各类工业传动系统的轴系布局中，两轴对中偏差的存在是无法完全规避的工程实际问题——不管是加工装配阶段累积的形位公差，还是设备运行过程中轴承磨损、基座沉降、负载冲击带来的轴系偏移，都会在刚性连接的轴系上产生附加弯矩，轻则加剧轴承磨损、增大传动噪音，重则引发轴件疲劳断裂、传动失效。这类挠性联轴器的核心作用，就是在可靠传递额定转矩的前提下，补偿两轴间的径向、角向与轴向偏移，同时依托中间的弹性缓冲层吸收传动过程中的振动与冲击能量，切断振动沿轴系的传递路径，保护上下游的动力部件与执行机构。

　　从实际应用场景来看，这类结构的联轴器覆盖范围极广，从轻载的精密输送设备、风机泵类传动，到中载的机床主轴传动、轻工包装设备动力传输，再到有冲击负载的矿山辅助设备、纺织机械传动单元，只要存在轴系连接且无法保证绝对对中的工况，都能见到这类挠性传动结构的身影。不同于刚性联轴器要求安装时两轴严格对中、后期运维需反复校准同轴度的特性，这类带弹性元件的挠性联轴器对安装偏差的容忍度更高，能大幅降低现场装配的校准难度，减少设备运维阶段的对中调整工作量。

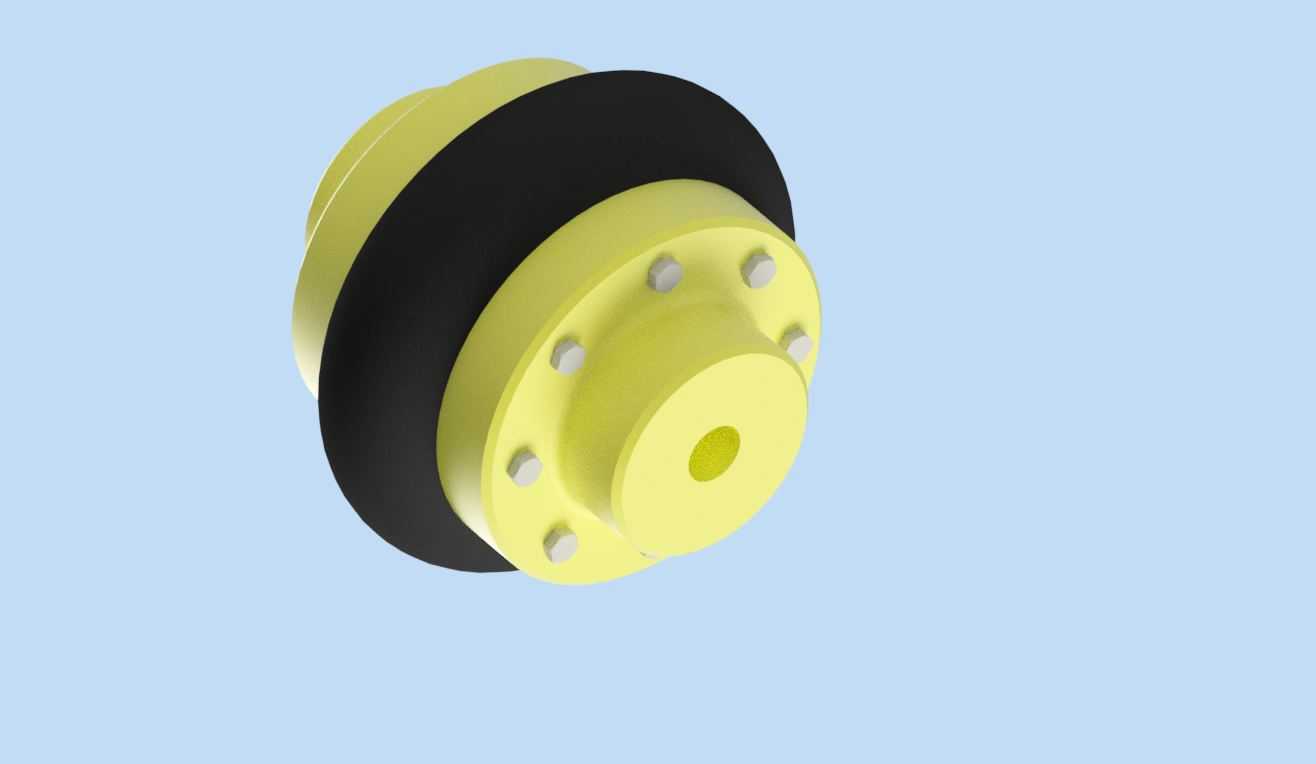

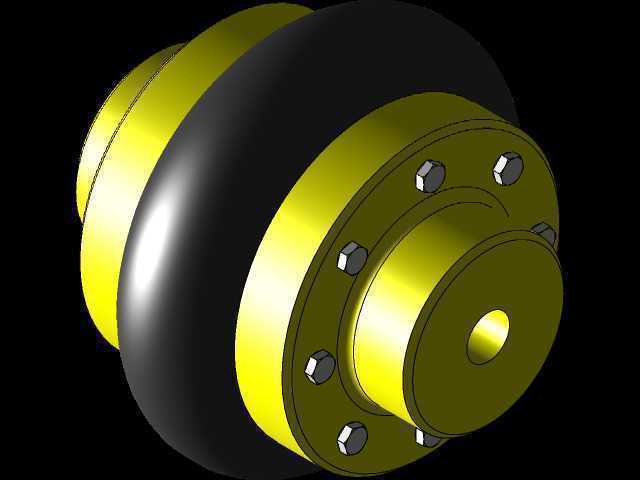

　　从结构设计逻辑来看，该联轴器采用对称分体式轮毂布局，两端轮毂分别与主动轴、从动轴通过轴孔配合实现周向与轴向定位，轴孔可根据实际安装需求设计为光孔、键槽孔等多种形式，适配不同的轴端连接标准。两个轮毂的法兰端沿圆周均匀分布紧固连接点位，中间的黑色弹性缓冲层被夹紧在两侧法兰之间，转矩传递过程中，轮毂法兰通过接触面的摩擦力与连接点位的剪切作用，将动力传递到弹性层，再通过弹性层传递到另一侧轮毂，弹性层自身的弹性变形量，就是补偿轴系偏移、吸收冲击振动的核心来源。这种设计的优势在于弹性元件不直接参与剪切受力，而是处于受压状态，相比套柱销式的弹性元件受剪结构，承载能力更强，弹性元件的老化失效速度更慢，运维更换时无需完全拆卸两端轴系，只需松开法兰连接点位即可更换中间缓冲层，大幅缩短停机维护时间。

　　在外形尺寸与安装边界的设计考量上，这类联轴器的径向尺寸主要由额定传递转矩决定，转矩越大，法兰直径、弹性层厚度以及连接点位的分布圆直径都会对应增大，以保证足够的摩擦传动力矩与连接强度；轴向尺寸则需要结合轴端的插入深度、弹性层的压缩量预留足够的安装空间，设计时需要注意，弹性层在预紧状态下会有一定的轴向压缩量，因此两轴端的预留间距需要匹配弹性层的自由厚度与预紧压缩量，避免安装后弹性层被过度压溃失去缓冲能力，或是预紧力不足导致传动过程中出现打滑异响。安装边界层面，需要预留法兰圆周方向的扳手操作空间，保证连接螺栓能够顺利紧固，同时径向方向要留出足够的安全间隙，避免联轴器运转过程中与周边的防护罩、管线等部件发生刮蹭。

　　实际选型建模过程中，需要重点校核几个核心参数：首先是额定转矩，要保证联轴器的许用转矩大于传动系统的最大计算转矩，尤其是存在频繁正反转、冲击负载的工况，需要乘以对应的工况系数放大选型余量；其次是允许的最大偏移补偿量，要大于现场实际安装后两轴的综合偏移值，避免偏移量超出弹性层的变形极限，导致弹性层过早撕裂失效；再者是动平衡性能，对于高转速应用场景，联轴器的圆周结构对称性、连接点位的质量分布均匀性都有较高要求，建模时需要保证法兰上的连接孔位均匀分布，轮毂的同轴度公差控制在合理范围内，避免高速运转时产生过大的离心振动。

　　从结构细节来看，两侧轮毂的法兰端面设计有与弹性层贴合的定位止口，既可以保证装配时两轮毂的同轴度，又能限制弹性层在径向力作用下的错位滑移，避免弹性层在反复变形过程中出现偏磨。连接点位采用沿圆周等角度分布的设计，保证传力过程中各点位受力均匀，避免局部应力集中导致的连接松动。轴孔的端部设计有倒角，方便现场装配时轴端的顺利插入，同时去除锐边避免安装过程中划伤轴表面、破坏配合精度。
