长行程无杆气缸三维结构设计

　　在自动化生产线的长距离直线输送工位，常规带活塞杆气缸往往受限于安装空间，活塞杆伸出时的悬垂段不仅会占用额外的设备布局空间，长行程工况下还容易出现活塞杆挠曲变形，影响运行精度与使用寿命，长行程无杆气缸正是针对这类场景开发的气动执行元件。这类气缸常见于光伏组件生产线的硅片移送、包装生产线的长距离物料推料、大型仓储设备的货叉水平驱动、纺织机械的幅面调整机构中，相比同行程的常规气缸，它的整体安装长度可以缩短近一半，不需要额外预留活塞杆伸出的避让空间，对于设备布局紧凑、直线驱动行程超过1米的工位，选型适配性远高于传统杆式气缸。从结构设计逻辑来看，这款无杆气缸采用了磁耦合式的动力传递结构，缸筒为高精度冷拔铝合金型材，内孔经过珩磨处理，

　　表面粗糙度控制在Ra0.4以内，保证活塞在缸筒内部运行时的密封件磨损均匀，不会出现内泄超标的问题。活塞组件上集成了多组强磁永磁环，与缸筒外部的滑台内部磁环形成闭合磁路，依靠磁吸力带动外部滑台随活塞同步做直线运动，缸筒两端设置了可调缓冲机构，在滑台运行到行程端点前，活塞会提前封堵排气口，通过节流排气的方式降低末端冲击，避免高速运行时的硬碰撞带来的机构振动与零件损伤。滑台部分的设计兼顾了负载安装便利性与运动导向精度，滑台与缸筒接触的两侧设置了嵌入式耐磨导向条，材质为填充聚四氟乙烯，自身具备自润滑特性，不需要频繁加注润滑脂即可长期稳定运行，导向条与缸筒外壁的配合间隙控制在0.02-0.05mm之间，既可以保证滑台运行时无卡滞，又能限制滑台的侧向摆动量，保证负载安装后的运行精度。滑台的安装面加工有标准间距的内螺纹孔，适配通用的工业铝型材连接螺母，不需要额外制作过渡连接板即可直接固定负载，降低现场安装的加工工作量。从安装边界尺寸来看，这款气缸的缸筒截面为规整的矩形结构，底部设置了通长的T型安装槽，可以直接从缸筒任意位置装入T型螺栓固定在设备机架上，不需要在缸筒两端额外设置安装支架，对于安装空间受限的工位，可以灵活调整固定点位置。气缸的进气口设置在两端端盖上，采用标准G1/8内螺纹接口，适配常规气动快插接头，端盖上同时集成了缓冲调节螺钉，可以根据实际运行负载与速度调整缓冲节流开度，匹配不同工况下的缓冲效果。在实际选型应用时，

　　需要注意这类磁耦合无杆气缸的侧向负载上限，当负载重心偏离滑台安装面距离过大时，会对导向条产生附加倾覆力矩，长期运行会加剧导向条磨损，甚至出现磁环脱耦的问题，因此大负载、高偏心的长行程工况下，需要额外搭配直线导轨做辅助导向，将倾覆载荷由导轨承担，气缸仅提供直线驱动力。这款气缸的密封结构采用了双唇口聚氨酯密封圈，唇口与缸筒内孔的接触压力均匀，既可以保证低压启动时的响应灵敏度，又能在0.1-0.8MPa的常规工作压力范围内保持可靠密封，不会出现明显的内泄与外漏问题。缸筒表面做了硬质阳极氧化处理，表面硬度达到HV300以上，具备良好的耐磨与抗腐蚀性能，可以在多尘、有少量切削液飞溅的车间环境下长期使用，不需要额外加装防尘护套。

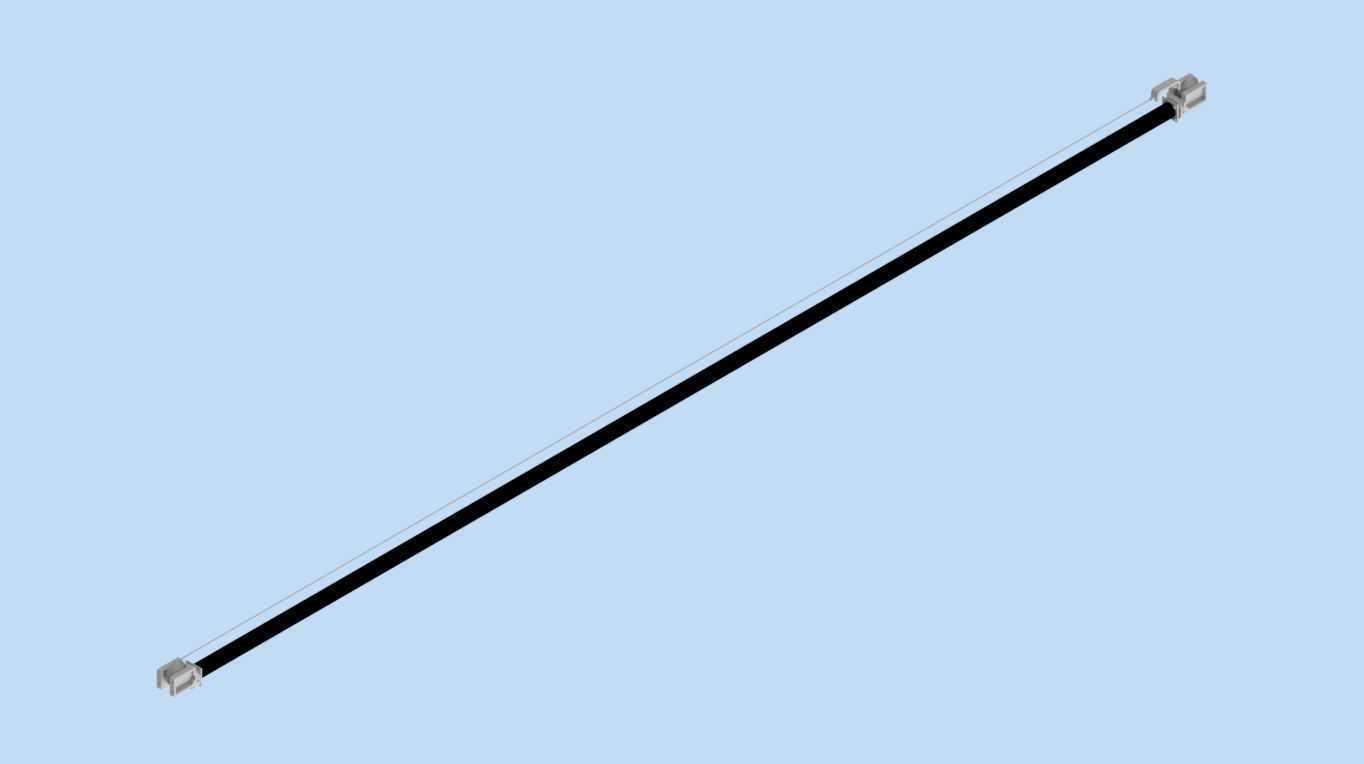

　　在三维建模过程中，这款模型完整还原了气缸的所有装配细节，包括端盖的固定螺钉位置、滑台的安装孔位尺寸、缓冲调节螺钉的突出长度、缸筒安装槽的截面尺寸，所有配合面的尺寸公差都按照实际产品的加工精度做了预留，导入设备装配体后可以直接做干涉检查与安装布局验证，不需要再对模型做额外的尺寸修正。对于做自动化设备方案设计的工程师来说，可以直接调用这个模型完成长距离直线驱动工位的布局，提前核对安装空间、接口位置与负载连接尺寸，避免方案设计阶段出现尺寸干涉、安装空间不足的问题，缩短方案迭代的时间。在实际设备调试过程中，这类长行程无杆气缸的供气回路需要搭配排气节流阀做速度控制，通过调节排气侧的节流开度控制滑台运行速度，避免进气节流带来的运行爬行问题，同时在回路中建议加装磁性开关，通过检测滑台内置磁环的位置反馈运行到位信号，实现与设备其他动作的逻辑联锁。需要注意的是，长行程工况下气缸的供气管路要避免过度弯折，保证气路通畅，否则会出现两端进气压力差过大，导致滑台运行速度不稳定的问题。如果是垂直安装使用的场景，还需要在回路中加装气控单向阀，避免断气时负载下滑引发安全事故，同时要根据垂直负载的重量核算磁耦合力的安全系数，保证磁吸力足够带动负载平稳运行，不会出现脱耦滑落的问题。
