立式自清洁反冲洗过滤装置结构设计

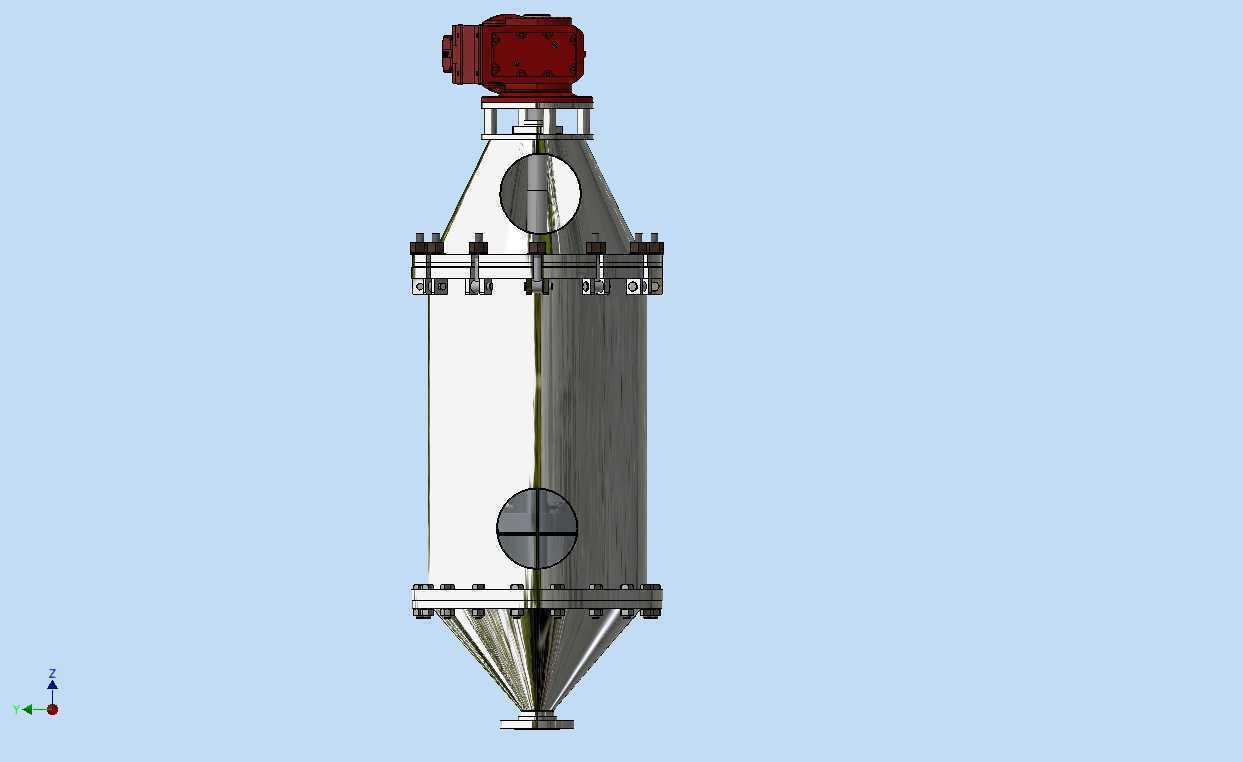

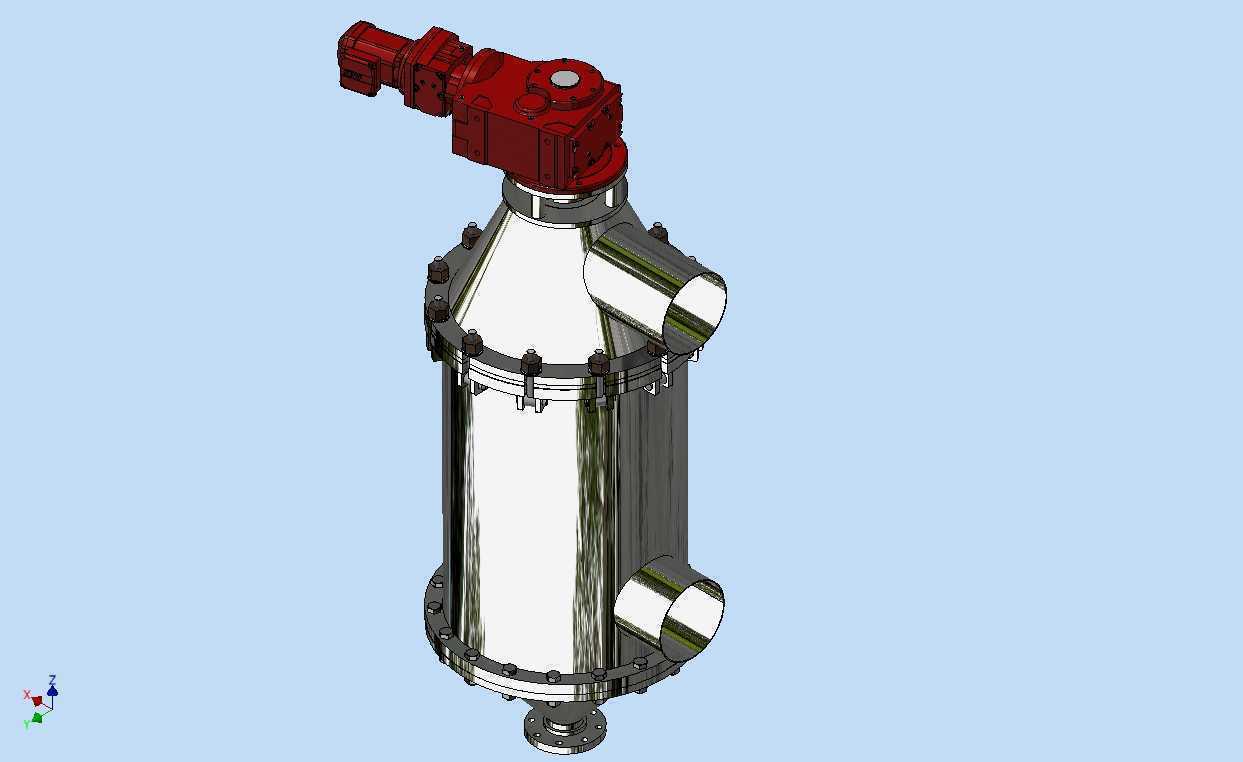

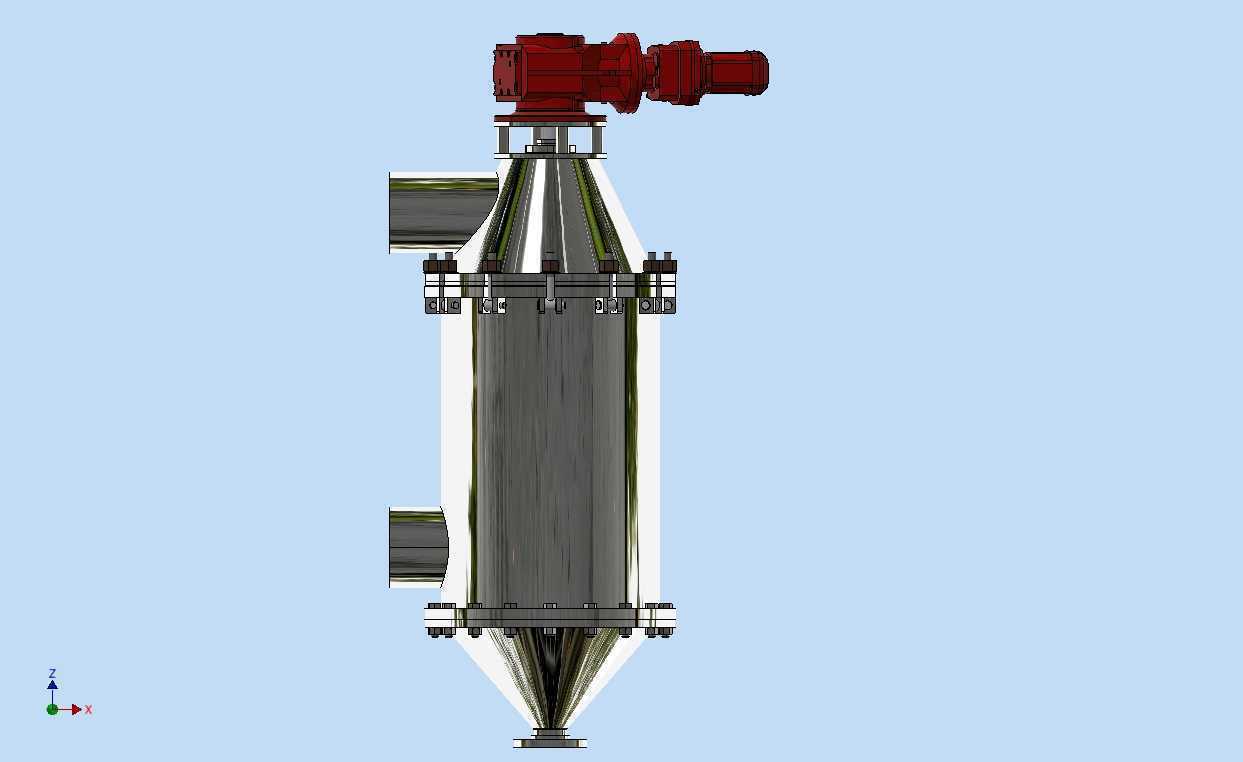

　　在化工循环水、暖通空调冷却水、市政中水回用、食品加工料液净化这类连续运行的流体管路系统中，传统过滤器需要停机拆洗滤芯的痛点一直困扰运维人员，一旦滤芯截留杂质过多造成压差过高，轻则整条管路流量下降影响生产节拍，重则滤芯被压溃造成杂质泄漏污染下游介质，这款自清洁过滤装置的结构设计，正是针对连续运行工况下不停机过滤排污的需求开发。从整体结构布局来看，设备采用立式锥底罐体设计，顶部集成驱动单元，侧部对称布置进出液接口，底部锥段预留排污接口，这种布局的优势在于可以最大化利用垂直安装空间，相比卧式过滤设备占地面积减少40%以上，适配车间内管路架空安装或者设备旁侧紧凑安装的场景，安装时仅需要保证罐体垂直度偏差不超过千分之三，

　　预留顶部驱动单元的检修空间即可，不需要额外搭建大型操作平台。设备的核心过滤逻辑围绕在线刮除排污展开，罐体内部的圆柱形滤芯承担介质过滤功能，待过滤介质从侧部入口进入罐体后，在压力作用下透过滤芯从出口流出，所有粒径大于滤芯精度的杂质会被截留在滤芯内侧表面，随着运行时间增加，滤芯表面的杂质层逐渐增厚，进出口压差逐步升高，当压差达到设定阈值时，顶部的减速驱动单元启动，带动滤芯内部的刮洗组件缓慢转动，紧贴滤芯内壁的刮刀会将附着的杂质颗粒逐层刮落，刮落的杂质依靠自身重力沉降到底部的锥段容污腔内，不会再次附着在滤芯表面造成二次污染，运维人员只需要定期开启锥段的排污阀门，就可以将沉降的杂质排出系统，整个刮洗排污过程不需要切断管路介质流动，

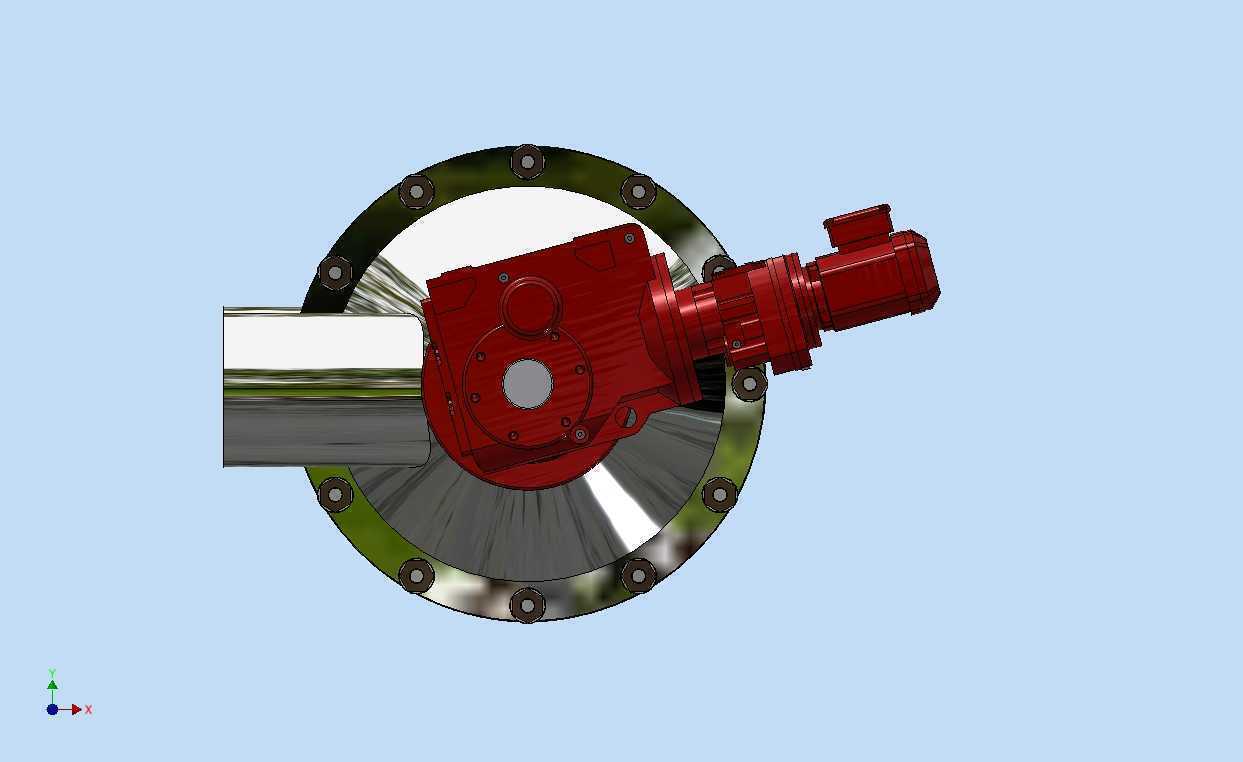

　　完全不影响下游设备的连续运行。在结构细节设计上，顶部驱动单元与罐体之间采用机械密封结构，避免高压工况下介质从驱动轴位置泄漏，罐体上下端盖与筒体之间采用法兰螺栓连接，法兰面设置耐温耐腐的密封垫片，当需要更换不同精度滤芯或者检修内部刮洗组件时，拆除螺栓即可打开端盖完成操作，不需要整体切割罐体。进出液接口采用标准法兰连接形式，可直接对接同通径的工业管路，不需要额外制作过渡接头，底部锥段的锥角设计为60度，这个角度可以保证刮落的杂质能够顺利沿锥壁滑落到排污口位置，不会在锥段形成积料死角，避免长期运行后杂质板结造成排污口堵塞。刮洗组件的刮刀采用非金属耐磨材质，既可以保证刮除杂质时与滤芯内壁紧密贴合，又不会刮伤滤芯的金属网面，

　　延长滤芯的使用寿命，刮刀与驱动轴之间采用弹性连接结构，可自动补偿刮刀长期运行产生的磨损量，始终保持恒定的刮除压力，避免出现刮洗盲区。从安装边界来看，设备的重心集中在罐体中下部，安装时只需要在底部设置支撑结构承载罐体满液重量即可，侧部的管路载荷不会对罐体稳定性造成影响，顶部驱动单元的接线位置预留有防水接线盒，可适配户外露天安装的防护需求，不需要额外搭建防雨棚。在实际选型应用中，可根据管路的设计流量、工作压力、介质温度以及杂质特性，匹配对应通径的罐体尺寸、不同过滤精度的滤芯以及适配功率的驱动单元，比如在含大颗粒硬质杂质的矿山循环水工况下，可适当加大底部锥段的容污腔容积，延长单次排污的间隔周期；在食品级流体工况下，可将罐体内部与介质接触的部件更换为卫生级抛光材质，满足食品接触的卫生要求。这款结构设计充分考虑了工业现场连续运行的实际需求，将过滤、在线清洗、排污三个功能集成在单一立式罐体内，省去了传统过滤系统需要备用过滤器、切换阀门、人工拆洗的复杂流程，大幅降低了运维人员的工作强度，同时也减少了设备停机造成的生产损失，整体结构没有复杂的传动部件，故障点少，日常维护仅需要定期检查驱动单元的润滑状态以及密封件的老化情况即可，运维成本远低于传统的篮式过滤器、袋式过滤器等需要频繁更换滤材的过滤设备。
