后拉式单级离心泵结构设计方案

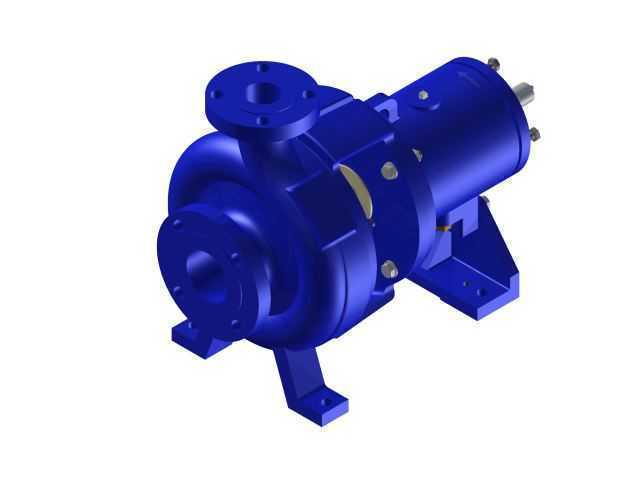

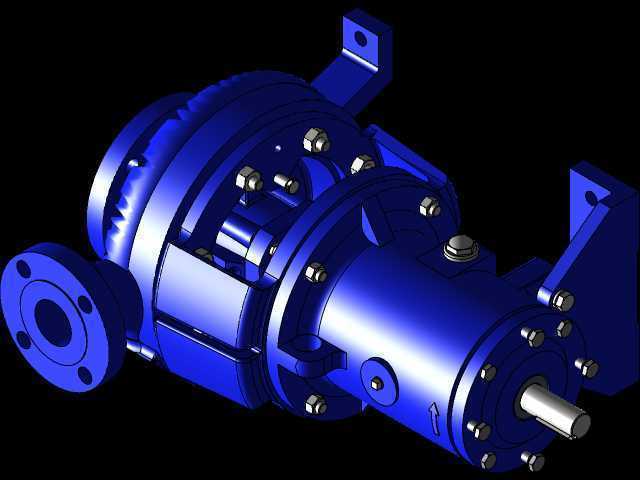

　　在化工流程、市政供水、循环冷却系统的流体输送环节，后拉式离心泵的应用占比常年居高不下，这类泵型的核心优势在于检修维护时无需拆解进出水管道与泵体的法兰连接，仅需拆除联轴器侧的连接紧固件即可将转子部件整体抽出，大幅缩短产线停机维护的时间，尤其适配连续生产要求高、管路布局紧凑的工艺场景。从结构设计逻辑来看，这款后拉式离心泵采用后开门式结构布局，泵脚直接与泵体下半部分铸为一体，安装时地脚螺栓的受力直接传递至泵体本体，而非通过轴承座承载，运行过程中管路产生的热胀冷缩应力不会传导至转子组件，能有效避免轴系对中偏移、机械密封偏磨等常见故障。泵体的流道采用螺旋形压水室设计，断面面积沿叶轮旋转方向均匀递增，

　　能将叶轮甩出的高速流体平稳收集并转化为压力能，减少水力损失，进出口法兰采用标准法兰连接尺寸，适配常规工业管路的安装对接要求，进口方向为轴向水平吸入，出口方向为垂直向上布置，符合多数管路系统的走向设计习惯。转子组件的设计上，叶轮采用闭式叶轮结构，前后盖板均设置有密封环配合面，口环间隙控制在合理范围内，既能减少容积损失，又能避免叶轮与泵体发生摩擦，叶轮通过轴端螺母与轴肩实现轴向定位，键连接传递扭矩，确保运行过程中叶轮不会发生轴向窜动。轴承组件采用两端支撑结构，靠近叶轮侧配置接触式机械密封，替代传统填料密封，减少运行过程中的介质泄漏，密封腔预留有冲洗接口，可根据输送介质特性接入冲洗液，避免杂质进入密封面造成密封失效；

　　外侧轴承采用深沟球轴承与角接触球轴承组合配置，分别承受径向载荷与残余轴向力，轴承箱预留有注油与放油接口，方便日常运维时的润滑油更换。从安装边界来看，这款泵的整体安装尺寸充分考虑了常规泵房的布局要求，泵轴中心高度、地脚螺栓孔间距、进出口法兰的端面距均符合行业通用的安装尺寸规范，用户在替换同参数老旧泵型时无需重新浇筑基础、改动管路，可直接完成对接安装。联轴器采用弹性柱销联轴器，能补偿少量的轴系不对中量，同时缓冲运行过程中的扭矩波动，安装时需保证两轴的径向偏差与角向偏差控制在允许范围内，避免运行过程中产生异常振动。在实际选型应用中，这款泵可适配清水、低腐蚀性化工介质、循环冷却水等多种流体的输送，通过更换过流部件的材质，

　　还可拓展应用于含少量固体颗粒的介质输送场景，设计过程中对所有受力部件均做了刚度校核，泵体壁厚满足额定压力下的强度要求，轴承的额定寿命满足长期连续运行的工况要求，整体结构没有冗余设计，所有零部件均具备良好的互换性，易损件均采用行业通用规格，后期运维时备件采购成本更低。设计建模过程中，所有配合面均按照实际加工公差要求预留了配合间隙，转动部件与静止部件之间的间隙经过反复校核，不存在干涉风险，整体装配逻辑完全符合实际生产的装配工艺顺序，从泵体、叶轮、密封组件、轴承箱到联轴器的装配层级清晰，可直接用于生成工程图纸指导生产加工，也可作为泵类产品选型、结构学习的参考样例，帮助设计人员快速掌握后拉式离心泵的结构布局特点与设计要点，在进行同类型泵型的改型设计时，可直接参考其结构布局逻辑，根据流量扬程参数调整叶轮与流道尺寸即可，大幅缩短设计周期。
