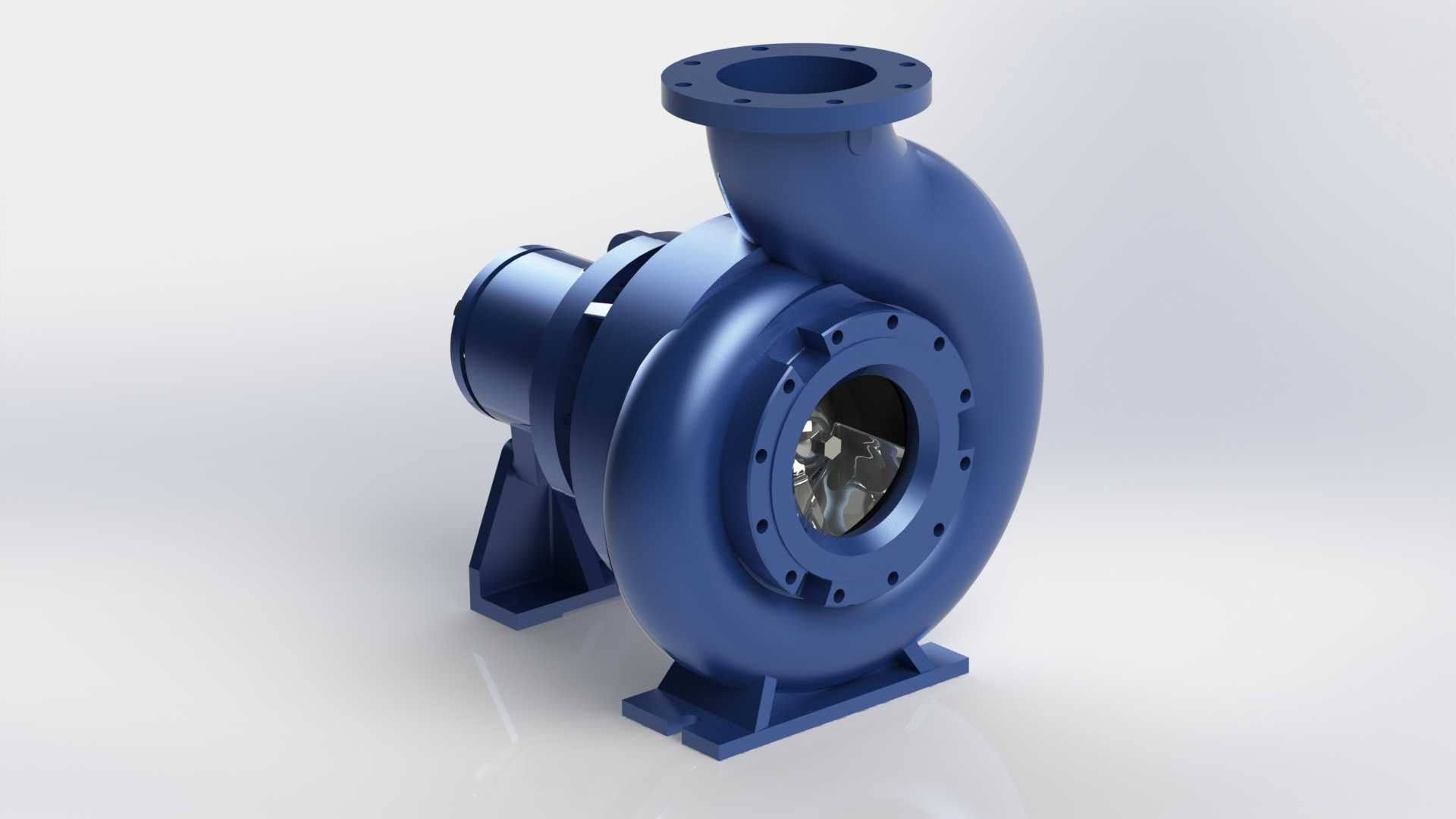

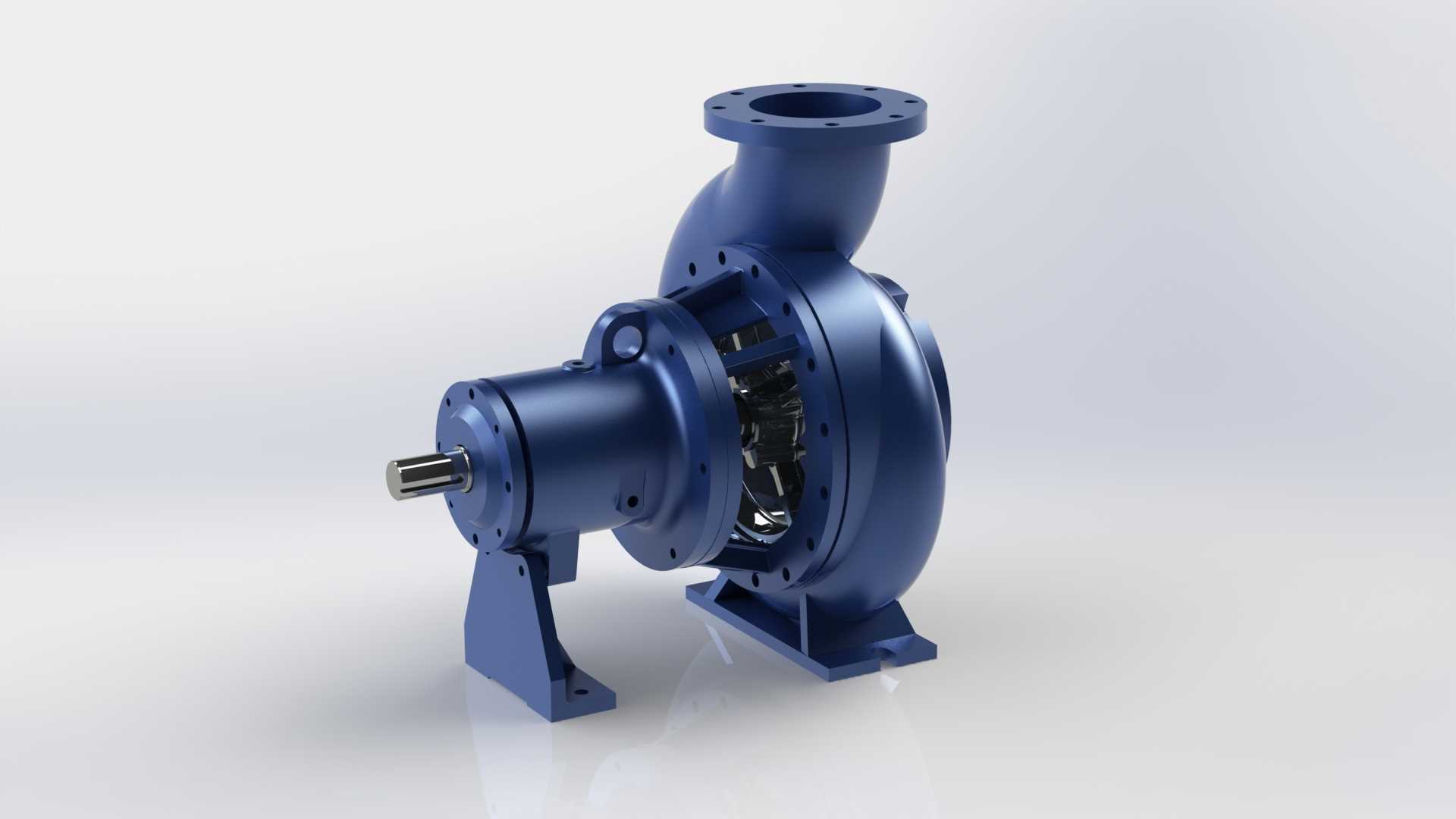

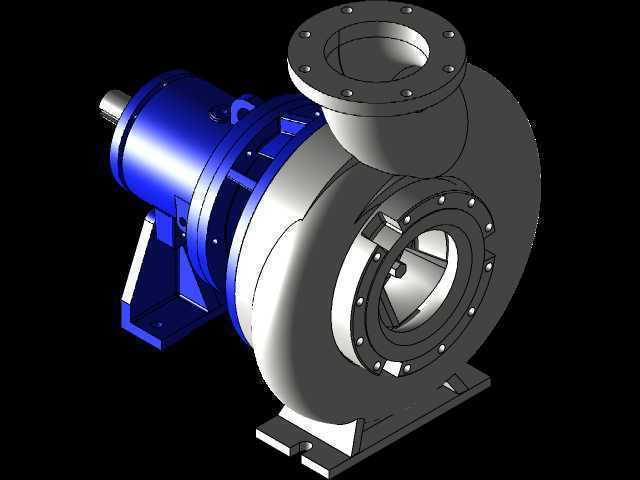

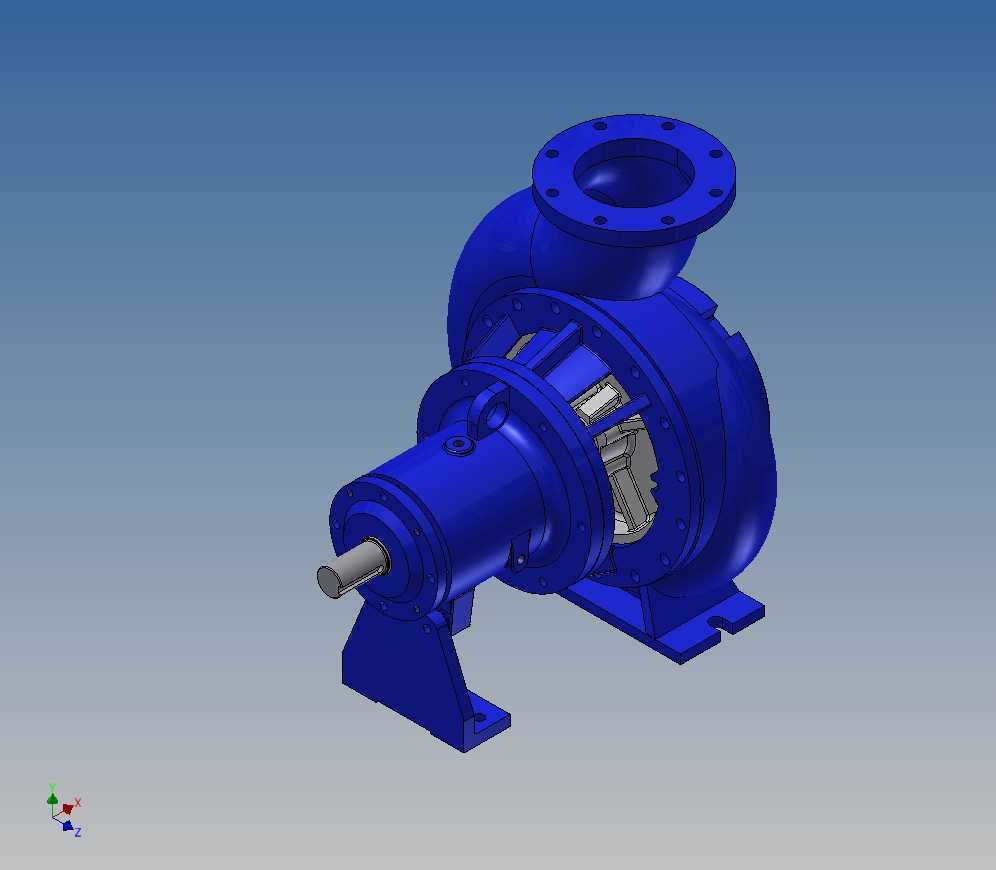

A24型离心泵整机装配结构三维设计

　　这款A24规格的离心泵装配结构，在市政供水、暖通循环、工业流体输送、化工介质中转等场景中都有广泛适配性，日常工况下主要承担清洁水、低粘度无颗粒流体的增压输送任务，也可通过过流部件材质调整适配轻度腐蚀性介质的输送需求。从结构设计逻辑来看，整机采用后开门式装配布局，检修时无需拆卸进出水法兰连接管路即可抽出转子组件，大幅降低现场运维的拆装工作量，这一设计思路完全贴合工业现场连续生产的运维需求，避免停机检修时大范围拆解管路带来的工期损耗。

　　从功能特性上看，泵体采用蜗壳式流道设计，流道截面沿叶轮旋转方向逐步扩大，能够将叶轮输出的动压能平稳转化为静压能，减少流道内的水力冲击损失，提升整机运行效率。进出口法兰采用标准凸面法兰结构，法兰螺栓孔分布、密封面尺寸完全匹配通用管路连接标准，现场安装时无需额外制作过渡连接件，可直接对接同公称通径的工业管路。转子组件部分，轴伸端采用标准圆柱轴伸，配套普通平键连接结构，可适配标准Y系列三相异步电机的直连安装，也可通过联轴器支架适配皮带传动的安装场景，传动端的选型适配性较强，能覆盖不同现场的动力布置条件。

　　安装边界方面，整机底部采用一体化铸造的支座结构，两个安装脚的螺栓孔中心距、安装平面的平面度公差都经过严格校核，安装时只需将支座放置在预制的混凝土基础或者钢架平台上，匹配对应规格的地脚螺栓即可完成固定，安装平面的水平度调整公差控制在0.1mm/m以内，可避免运行过程中因基础不平带来的轴系附加弯矩，延长机械密封和轴承的使用寿命。泵体顶部设置有排气螺塞，首次启动前可通过该螺塞排净泵腔内部空气，避免气缚现象导致的泵不出水故障；泵体底部设置有泄放螺塞，冬季停机或者长期停运时可排净泵腔内部积液，防止低温冻裂泵体或者积液沉积锈蚀流道。

　　机械密封腔的设计预留了足够的冷却冲洗空间，既可以采用泵自身出口介质进行自冲洗，也可外接冷却水管路适配高温介质输送场景，密封腔的尺寸匹配标准集装式机械密封的安装尺寸，后期更换密封件时无需重新调整弹簧压缩量，降低现场检修的技术门槛。轴承体部分采用油脂润滑结构，两端设置有双唇口密封圈，可阻挡外界粉尘进入轴承腔，同时防止润滑脂泄漏，轴承的选型经过寿命校核，在额定工况下的设计寿命不低于20000小时，满足工业现场长期连续运行的可靠性要求。

　　从装配关系来看，叶轮通过叶轮螺母固定在轴端，叶轮与泵体之间设置有可更换的口环，口环采用耐磨铸铁材质，长期运行磨损后只需更换口环即可恢复泵的容积效率，无需更换整个叶轮或者泵体，大幅降低后期运维的配件成本。泵体与轴承体之间通过止口定位，螺栓均匀紧固，止口的配合公差采用H7/h6间隙配合，既保证装配时的同轴度要求，又能避免热胀冷缩带来的装配应力。整机的外形轮廓在设计时充分考虑了运输和现场安装的空间需求，最大宽度尺寸控制在常规工业通道的通行宽度范围内，吊装点设置在泵体上部的吊耳位置，吊装时可保持整机重心平稳，避免吊装过程中出现侧翻磕碰。

　　在实际选型适配过程中，该结构的泵可根据输送介质的温度、腐蚀性差异，更换过流部件的材质，比如输送常温清水时采用普通铸铁材质，输送轻度腐蚀性介质时采用304不锈钢材质，输送含微小颗粒的介质时可在口环、叶轮表面堆焊耐磨层，结构的模块化设计让材质替换无需改动整体装配尺寸，可快速适配不同工况的使用需求。
