集成驱动电机的紧凑型齿轮减速传动装置

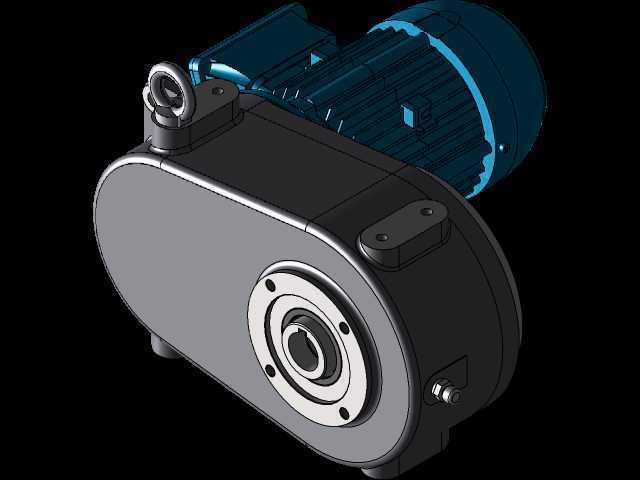

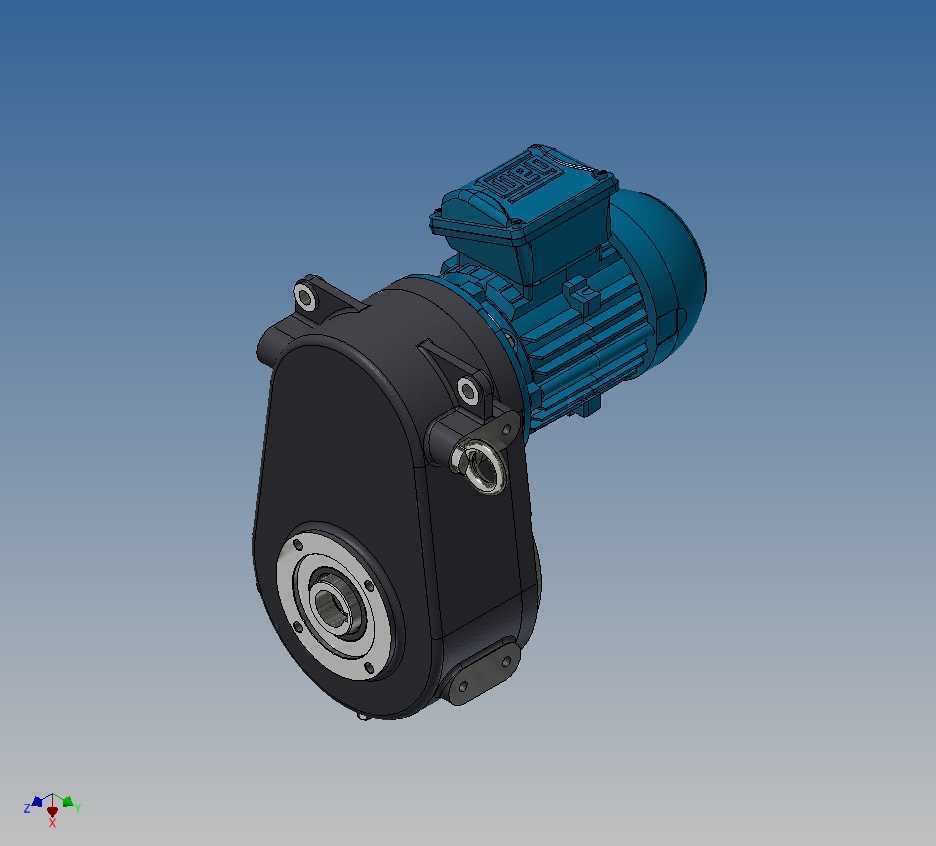

　　在轻工输送、小型自动化生产线、食品包装辅机这类对安装空间有严格限制的场景里，动力端和减速端分体布置往往会带来安装找正麻烦、整体占用空间大、传动同轴度难保证的问题，这款集成驱动电机的小型减速箱，就是针对这类紧凑安装需求设计的一体化传动部件。从结构布局来看，电机与减速箱体采用直连法兰式安装，省去了传统分体结构需要的联轴器、连接支座等额外部件，电机输出轴直接插入减速箱的高速级齿轮位，从根源上消除了连接环节的同轴度误差，也减少了故障点。箱体采用了异形压铸壳体结构，没有做规整的方形设计，而是顺着内部齿轮传动的排布轮廓做了圆弧收边，既能够在保证内部齿轮容纳空间的前提下压缩整体体积，也能提升壳体的结构刚性，减少满负载运行时的箱体共振。

　　输出端采用了法兰式空心轴结构，这种设计的优势在于可以直接套装在被驱动设备的输入轴上，不需要额外加装联轴器，也不需要预留输出轴的伸出安装空间，进一步压缩了整套驱动单元的轴向安装尺寸，对于安装位局促的小型设备来说，这种结构能大幅降低设备整体的布局难度。安装固定位设计在箱体的侧上方，设置了两个带衬套的安装吊耳兼固定孔，既可以在设备组装时用来起吊整台减速电机，也可以直接穿装螺栓完成设备固定，固定位的受力方向顺着传动扭矩的反方向布置，能避免运行过程中固定螺栓受额外的剪切力。内部传动采用多级定轴齿轮传动结构，高速级直接对接电机输出轴，通过小齿轮带动大齿轮完成一级减速，后续逐级匹配齿比，最终把电机的高转速低扭矩输出转换为低转速大扭矩的动力输出，

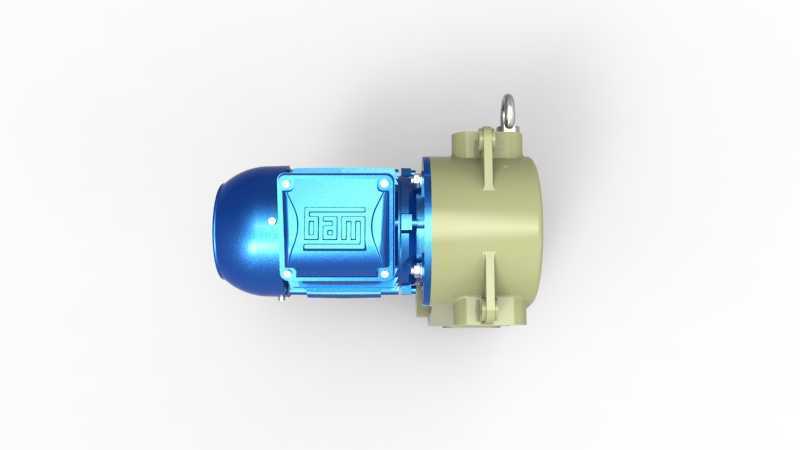

　　齿轮的排布顺着电机轴的轴向做错位布置，尽可能缩小箱体的径向尺寸。在实际选型适配时，需要注意几个安装边界：首先是电机接线盒的朝向，这款模型里接线盒布置在电机顶部，安装时要预留接线操作空间，避免接线盒被设备其他结构件遮挡，影响后期接线和维护；其次是输出端空心轴的配合公差，选型时要匹配被驱动轴的直径尺寸，同时要注意轴伸长度不能超过空心轴的内部深度，避免装配时出现顶轴的问题；另外箱体侧面设置的油位检查螺塞，安装时要保证螺塞位置处于箱体的侧下方，方便后期检查齿轮润滑油的油位，也便于换油时的废油排出。从实际使用场景来看，这类小型集成减速电机常被用在小型皮带输送机的驱动端、自动化包装线的拨轮机构、小型食品加工设备的搅拌驱动、

　　仓储物流的小型分拣摆轮机构上，因为整体集成度高，不需要单独做电机和减速箱的适配安装，设备厂在组装时只需要直接固定整台单元，接好电源线就可以完成动力部分的装配，能大幅缩短设备的组装周期。设计时还考虑了日常维护的便利性，箱体的合箱面采用了止口定位加密封胶的密封结构，能避免齿轮油渗漏，同时箱体上没有多余的突出结构，日常清理设备表面的灰尘、物料残留时很方便，不会出现清洁死角。和分体式的电机加减速箱组合相比，这种一体化结构的传动效率更高，因为省去了联轴器的传动损耗，整体传动效率能提升五个百分点左右，长期运行下来的能耗表现也更优。另外在做三维布局设计时，这款模型可以直接导入设备总装图中做干涉检查，因为模型还原了所有的外部安装特征，包括接线盒的尺寸、安装孔的位置、输出轴的内孔尺寸、箱体的外轮廓，在设计阶段就能提前排查安装空间是否足够，避免后期加工组装时出现结构干涉的问题。对于需要做紧凑化设计的小型设备来说，这种集成式的减速传动单元，能帮结构工程师省去很多动力端的布局设计工作，不需要再单独匹配电机和减速箱的连接尺寸，也不需要额外设计连接法兰，直接选用成熟的集成单元就能保证动力部分的可靠性。
