双斜向带孔安装定位支撑构件

项目分类:通用五金配件 发布时间:2022-01-29 ID:522705
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件
  • 双斜向带孔安装定位支撑构件

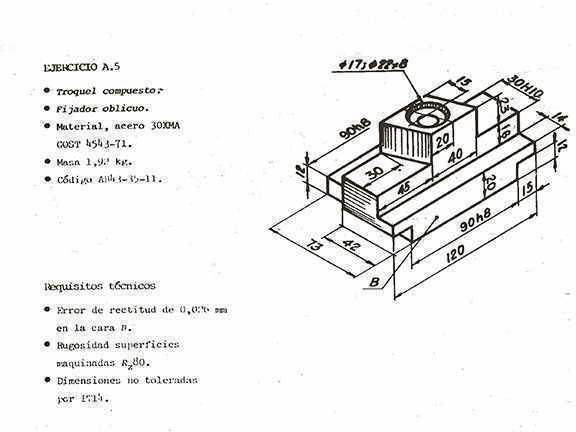

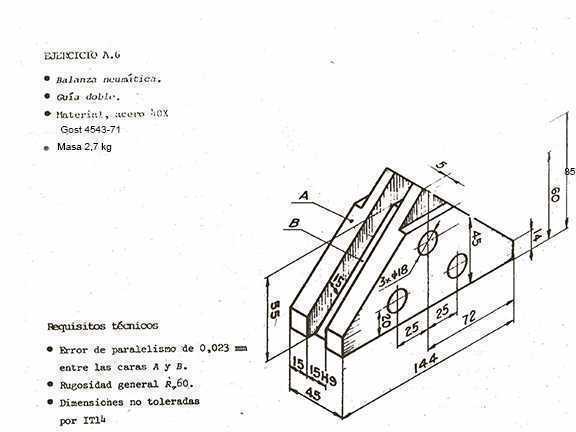

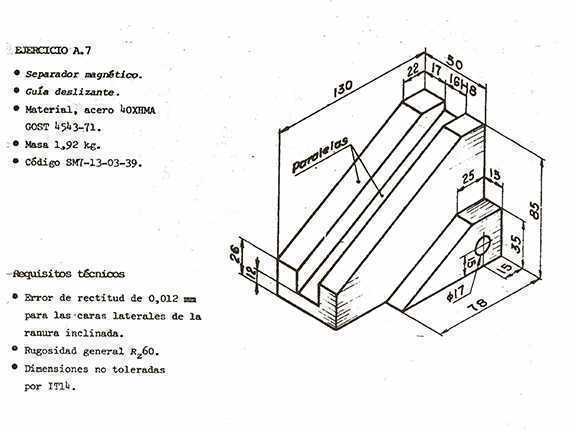

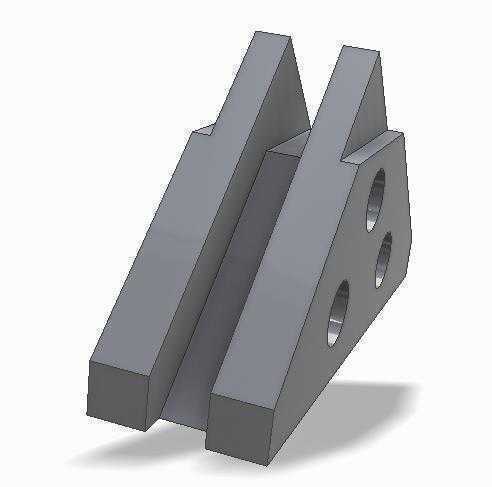

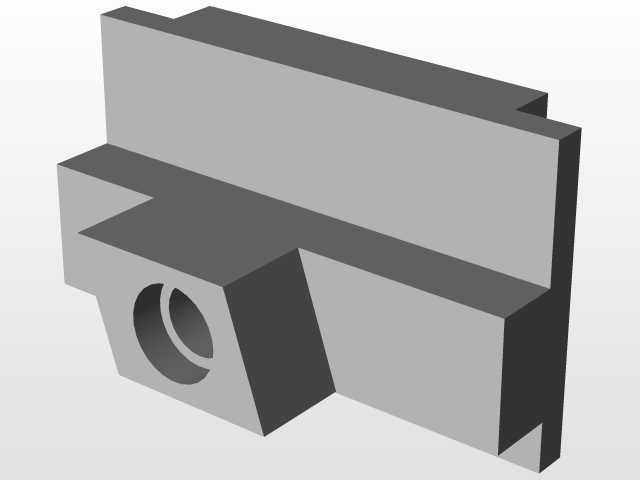

  这类双斜臂带孔支撑构件,在工业生产线的工装夹具、非标自动化设备的机架辅件、输送线侧边导向定位结构中都有很广泛的适配场景,很多时候会作为重载工位的侧向支撑、斜向定位挡块来使用,替代焊接式的固定支撑,方便后期拆装调整工位间距。从结构设计逻辑来看,两个平行的斜向支撑臂采用等厚实体结构,臂身的倾斜角度是根据实际工位的受力方向做的匹配,让斜向传递的载荷可以顺着臂身方向传导到底部安装面,避免悬臂结构带来的应力集中问题,臂身根部和底部安装块做了大圆角过渡,能有效降低交变载荷下的疲劳开裂风险,这也是这类支撑件在频繁受冲击的工位上能长期稳定使用的关键设计点。底部的安装块上设置了三个贯通的安装孔,孔位采用非对称排布,

  一方面可以避免安装时出现方向装反的问题,另一方面三个孔的三角形排布方式,相比两孔安装能提供更好的抗扭转性能,当支撑臂受到侧向的偏载力时,安装面不会因为单点受力出现翘曲松动,安装孔的孔径是按照常用的内六角圆柱头螺栓尺寸做的适配,孔口做了沉头倒角处理,既可以去除机加工产生的毛刺,也能让螺栓头完全沉入构件表面,不会突出干涉后续安装的其他零部件。两个斜臂之间预留了固定宽度的间隙,这个间隙尺寸是根据配套的导向板、滑块或者待定位工件的厚度做的匹配,实际使用时可以让配套部件从间隙中穿过,实现双向的限位支撑,不需要额外在两侧加装独立挡块,减少装配时的零件数量和调试工作量。从安装边界来看,构件的底部安装面是完全平整的机加工面,

  平面度控制在合理的公差范围内,安装时可以直接贴合在铝型材机架的T型槽面或者钢板焊接的机架安装面上,不需要额外加工调整垫片,整体的外形轮廓没有突出的尖角锐边,所有非配合面都做了倒角处理,避免装配调试时划伤操作人员。在受力特性上,这类支撑件的斜臂工作面是平整的直面,表面粗糙度满足和被支撑件直接接触的要求,不需要额外加装缓冲垫就可以实现刚性定位,如果是用于有缓冲需求的工位,也可以在斜臂表面粘贴聚氨酯垫来缓冲冲击,不会影响整体的安装精度。很多设计人员在做这类构件的时候容易忽略斜臂和安装块的连接强度,往往把过渡圆角做的太小,实际使用中在频繁的工件撞击下很容易在根部出现断裂,这个结构在设计时特意加大了过渡区域的壁厚,

  让应力可以均匀分散到整个安装块上,而不是集中在转角的狭小区域。另外三个安装孔的位置也避开了斜臂的正下方投影区域,打螺栓的时候可以直接从正面伸入扳手操作,不需要在构件侧面预留操作空间,能有效缩小整个安装工位占用的空间尺寸,在排布紧凑的自动化线体里这个设计细节能减少很多相邻部件的干涉问题。实际选型使用的时候,只需要根据工位需要的支撑高度、斜向受力的角度,匹配对应的构件尺寸,直接通过螺栓固定在机架预设的安装位上即可,不需要做二次焊接或者额外的机加工,能大幅缩短现场调试的周期,也方便后期生产线换型的时候快速拆装调整位置,相比焊接固定的支撑结构,后期维护更换的成本也更低。
