双立柱带滑槽异型连接支撑构件

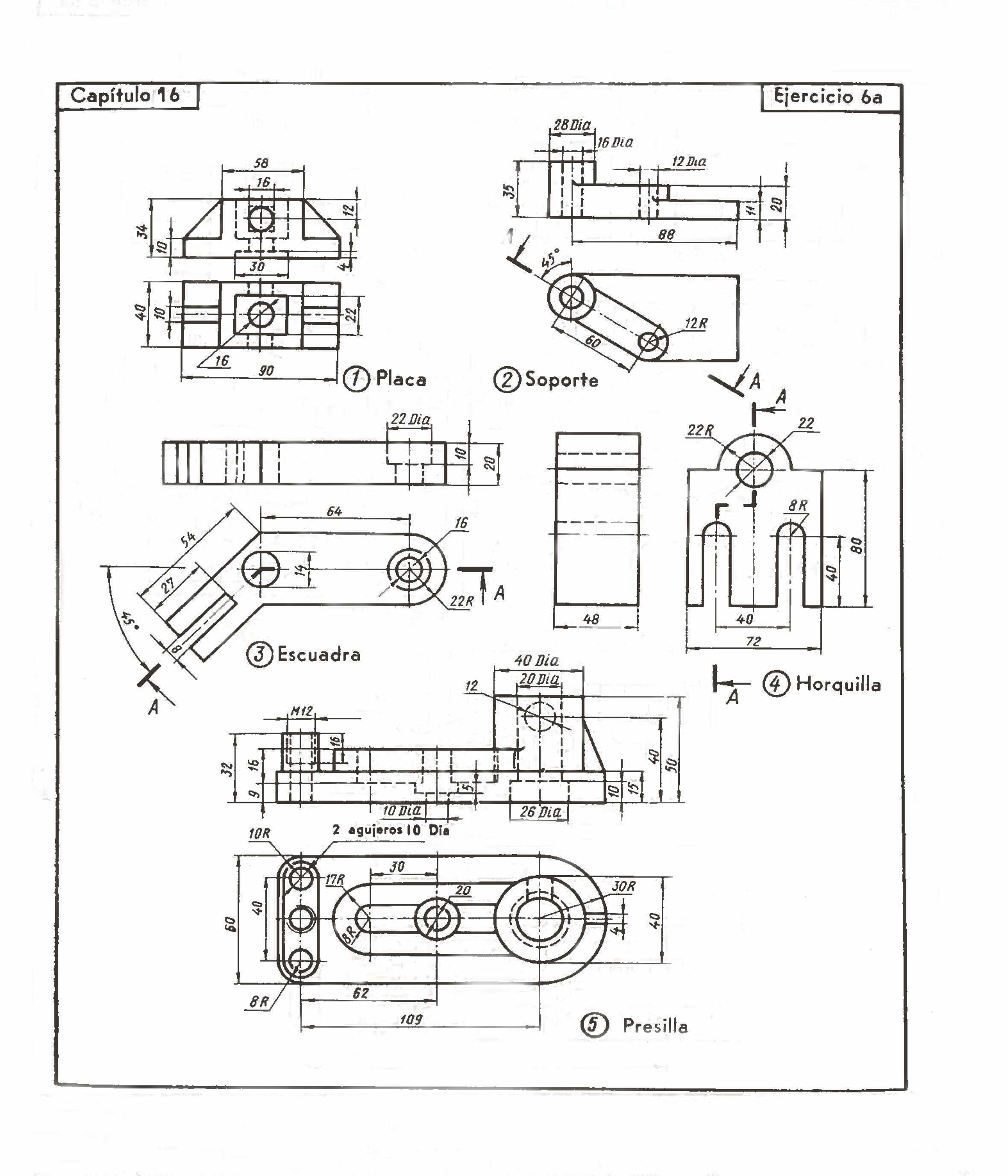

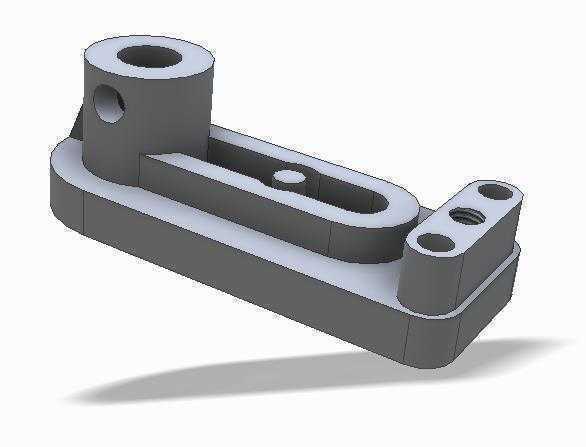

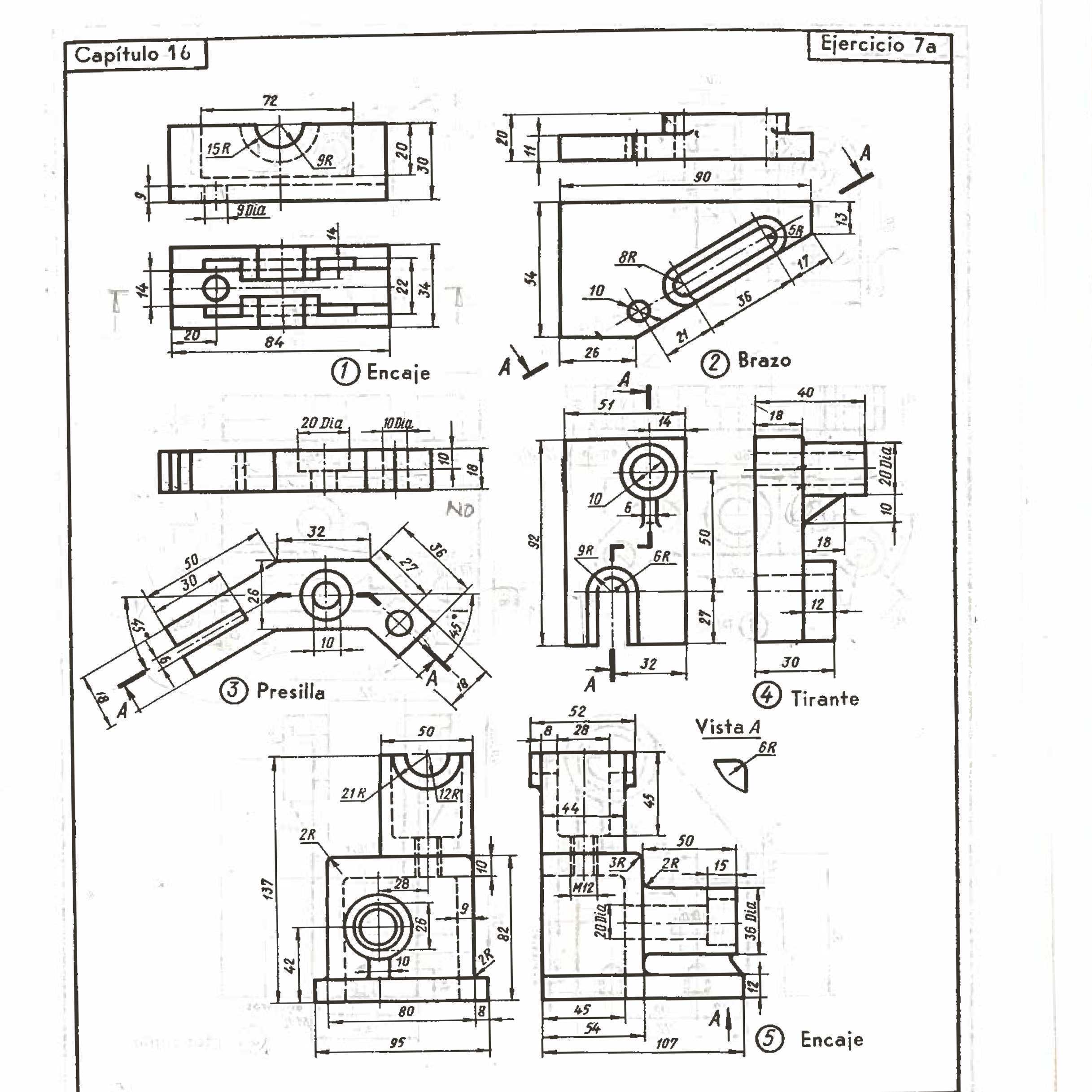

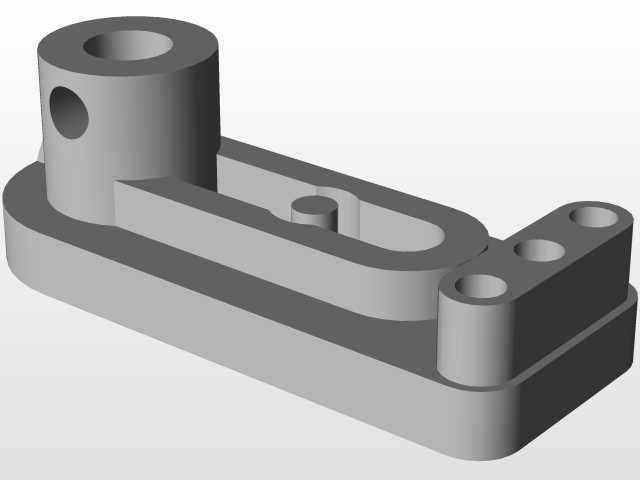

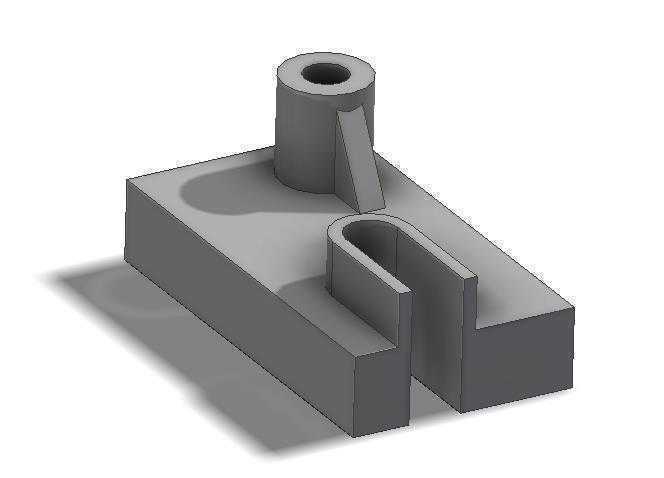

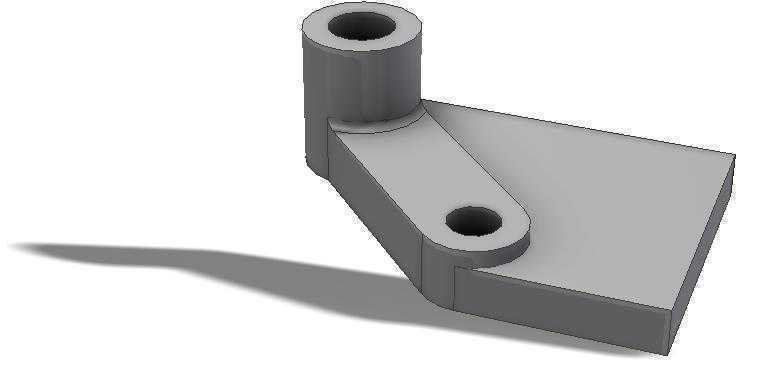

　　这类带双立柱与长滑槽的异型支撑构件，多应用在轻工自动化生产线的可调工位、小型专用工装的定位模组、检测设备的载具调节单元中，承担部件连接、位置微调、载荷承载的复合作用。从结构上看，构件主体采用一体化铣削成型的基体设计，底部为带圆角过渡的长条形承托底板，避免直角应力集中，同时减少装配时与安装面的刮蹭。底板上方一端设置加高圆柱立柱，立柱中心开通孔用于穿装转轴或紧固轴类零件，柱身侧部开设横向通孔，用于安装锁紧顶丝或者穿装定位销，实现与对接零件的周向固定；另一端设置双孔矮立柱，两个平行通孔可用于穿装紧固螺栓，将相邻功能部件锁附在该端面上，双孔布局可避免对接部件发生周向转动，提升连接刚性。两立柱之间的基体上开设长圆形通槽，也就是导向滑槽，

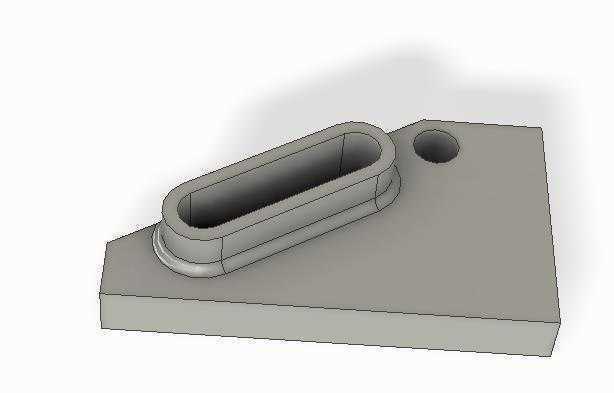

　　槽内预留圆形凸台定位位，滑槽的作用是为对接部件提供直线调节行程，装配时可根据实际工位需求，沿滑槽长度方向调整对接部件的安装位置，调整到位后通过紧固件锁死，无需重新加工安装孔，大幅提升装配调试的灵活性。设计过程中，首先需要明确构件的承载边界，加高立柱主要承受径向载荷与少量倾覆力矩，因此柱身与底板的衔接处做了加厚圆角过渡，避免长期受载出现根部断裂；矮立柱区域主要承受轴向锁附力，因此柱体厚度与孔间距经过匹配计算，保证螺栓锁附时柱体不会出现开裂变形。滑槽的宽度公差按照H7级精度设计，与配套的导向滑块间隙控制在0.02-0.05mm之间，既保证滑动顺畅无卡滞，又避免调节过程中出现过大的间隙晃动。安装边界方面，构件底板的底面为全平面加工，

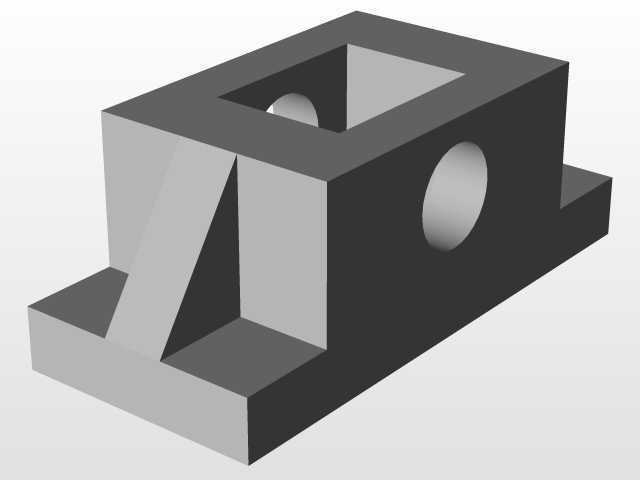

　　平面度控制在0.02mm以内，保证与安装基面贴合紧密，不会出现装配倾斜；整体长度方向的安装尺寸适配常用的40mm、60mm规格工业铝型材的槽距，可直接通过T型螺栓固定在铝型材机架上，无需额外加工转接板。加高立柱的中心孔与矮立柱的安装孔同轴度、垂直度均按照IT7级公差控制，保证对接的轴类零件、功能部件的装配精度满足设备运行要求。在实际应用场景中，这类构件常作为可调挡料机构的支撑座，安装在皮带输送机的侧架上，通过滑槽调整挡料块的前后位置，适配不同宽度的工件输送导向；也可作为小型检测工装的传感器安装支架，通过立柱上的孔位安装光电传感器，利用滑槽调整传感器的检测距离，适配不同高度的工件检测需求；

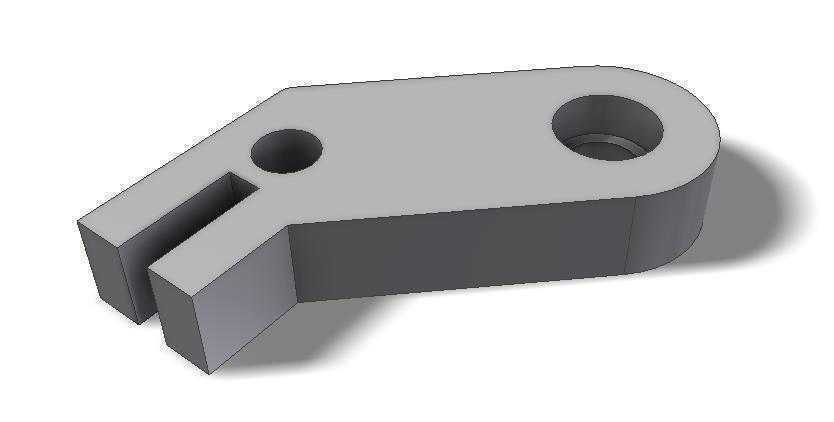

　　还可在小型手动压装设备中作为压头导向座的连接支撑，利用加高立柱的中心孔穿装导杆，实现压头的上下运动导向，矮立柱端用于安装驱动气缸的固定座，滑槽用于调整气缸的前后位置，保证压头与工件定位中心对齐。这类构件的结构设计没有冗余的特征，所有孔位、槽位、凸台都对应明确的装配功能，一体化的结构相比多零件拼接的支撑组件，减少了装配累积误差，同时整体刚性更好，在中低载荷的可调工位场景中，能长期保持装配精度，减少后期维护调整的频次。设计时还需要考虑加工工艺性，所有棱边都做了C0.5的倒角处理，避免加工后产生锋利毛刺划伤装配人员，同时也减少应力集中源；各孔位的底部都预留了足够的退刀空间，方便铣削、钻削工序加工，无需特殊定制刀具就能完成全部机加工工序，降低加工成本。
