带凸台安装位的腰形连接座结构设计

项目分类:通用机械零部件 发布时间:2022-01-29 ID:522701
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计
  • 带凸台安装位的腰形连接座结构设计

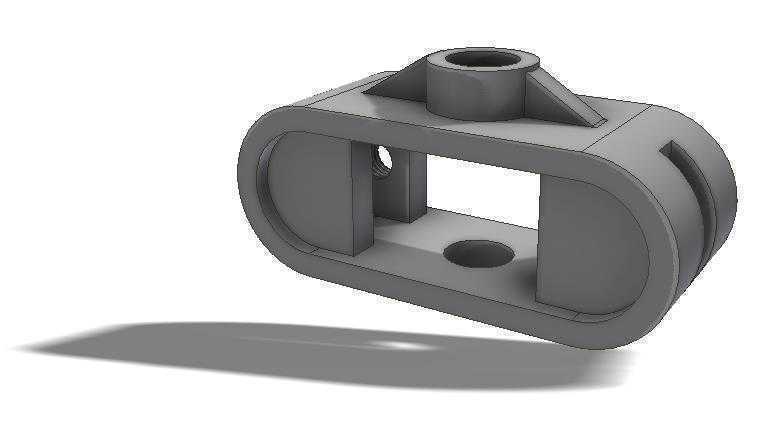

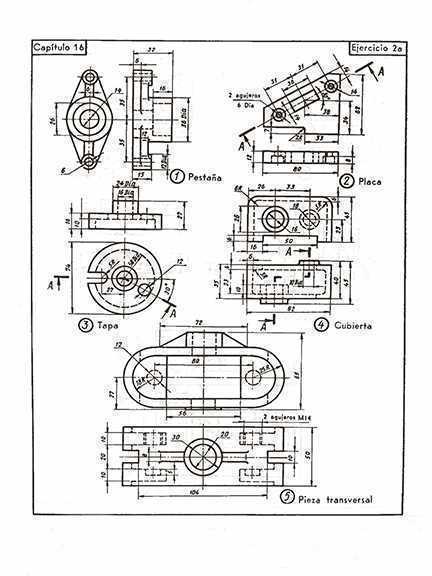

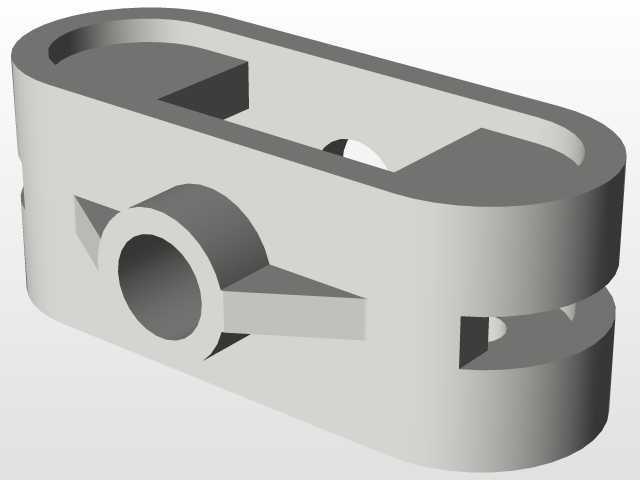

  这类腰形结构的连接座,在轻工输送设备、小型工装夹具的铰接点位应用十分普遍,日常做结构选型时经常会碰到类似的安装需求。从实际使用场景来看,它主要承担两个方向的连接功能:顶部带加强筋的圆柱凸台是对外的铰接安装位,中间的镂空腔体是容纳配套连杆或者滑块的运动空间,两端的圆弧侧壁上预留的通孔,是穿装铰接销轴的位置,底部的沉孔则是用来安装定位销或者紧定螺钉,限制内部滑动件的行程。

  做这个零件的结构设计时,首先要考虑的是受力工况:顶部凸台承受的是垂直方向的铰接拉力,两个三角加强筋直接从凸台根部延伸到腰形壳体的上平面,刚好把凸台的受力分散到整个壳体的侧壁上,避免凸台根部因为应力集中出现断裂,这也是为什么很多同类铰接座都会在凸台位置加筋,而不是直接做圆柱凸台的原因——如果没有加强筋,反复的铰接摆动很容易让凸台和壳体连接的位置出现疲劳裂纹。

  中间的镂空腔体不是随便开的,尺寸要和配套的滑动块做间隙配合,单边留0.2到0.3mm的活动间隙,既不能太松导致滑动时晃动量过大,也不能太紧出现卡滞。腔体底部的沉孔,位置刚好对应内部滑块的行程终点,当滑块运动到最下端时,紧定螺钉可以从底部拧入,顶住滑块的限位面,调整整个铰接结构的活动行程,不用额外加装外置的限位块,能节省不少安装空间。

  两端的圆弧侧壁是整个零件的主要受力面,销轴穿装之后,侧壁要承受销轴传递的径向力,所以侧壁的厚度要和销轴的直径匹配,一般按照销轴直径的0.8到1倍来取壁厚,避免销轴受力后把侧壁撑变形。侧壁外侧的开槽是用来安装卡簧或者轴用挡圈的,销轴穿入之后,挡圈卡在槽里就能限制销轴的轴向窜动,不需要在销轴上额外加工定位台阶,能降低销轴的加工成本。

  安装边界方面,这个零件的整体外轮廓是腰形,安装时不需要做方形的安装位预留,只要匹配腰形的外圆尺寸做沉台就可以,顶部凸台的高度要和配套的铰接耳板厚度匹配,保证铰接耳板装上去之后不会和壳体上平面发生摩擦。底部的沉孔是螺纹孔还是光孔,要根据实际的限位需求来定,如果需要频繁调整行程就做螺纹孔,要是只做固定限位,光孔配圆柱销也能满足要求。

  实际建模的时候要注意几个工艺细节:所有的棱边都要做R0.5以上的圆角,尤其是加强筋和壳体连接的位置,直角连接的话注塑或者铸造的时候容易出现应力集中,也不利于脱模;顶部凸台的内孔要做倒角,方便铰接轴的穿装;两端的销轴孔要保证同轴度,公差控制在0.1mm以内,不然销轴穿装之后会出现别劲的情况,导致铰接转动不顺畅。

  很多新手做这类零件的时候,容易忽略腔体内部的拔模角度,如果是注塑件的话,腔体侧壁要做1到1.5度的拔模斜度,不然脱模的时候会刮伤内壁;如果是机加工件的话,要考虑刀具的可达性,中间镂空的位置不能有刀具伸不到的死角,底部沉孔的深度要比所用螺钉的长度深2mm左右,避免螺钉拧到底之后顶不住滑块。

  从使用场景拓展来看,这个结构稍微改改尺寸,就能用在很多地方:把顶部凸台的内孔改成螺纹孔,就能作为吊装连接件使用;把中间的镂空腔体改成通槽,就能作为直线滑动的导向座;两端的销轴孔如果改成轴承安装位,还能作为小型滚轮的支架,通用性其实很强,核心的受力结构不用大改,只要调整局部的安装尺寸,就能适配不同的工况需求。
